AL3C 4 BK

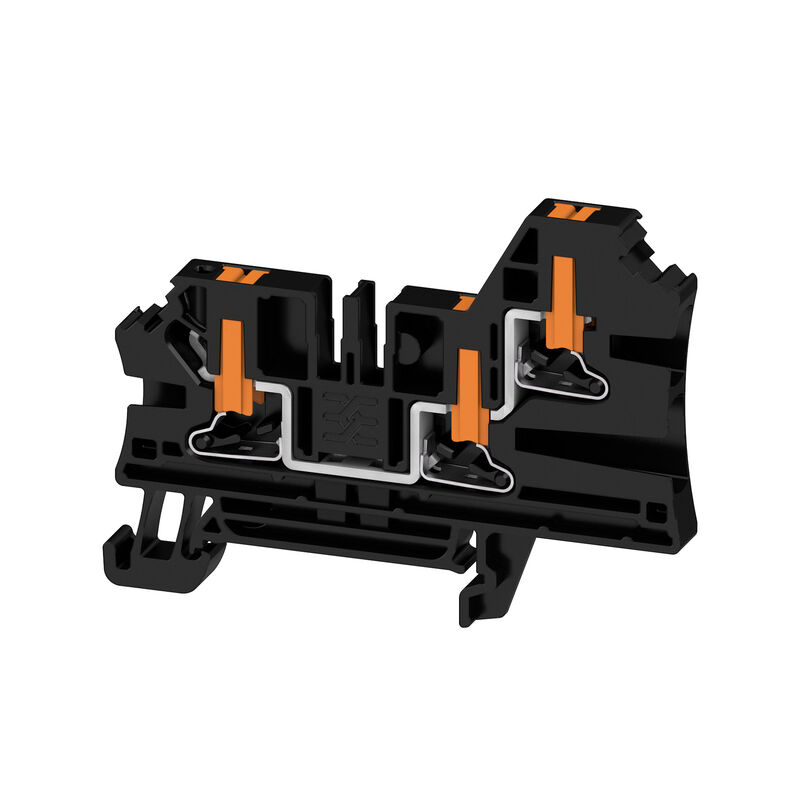

Feed-through terminal block, PUSH IN, black, 4 mm², 32 A, 1000 V, Number of connections: 3

Tuotteen tunnus 2872050000
Avaa konfiguraattorissa
Lataa tietosivu Tekninen tuki Tuotelataukset
Lisävarusteet 60 Samankaltaiset tuotteet 1057
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data Rating data IECEx/ATEX System specifications Additional technical data Зажимаемые провода (дополнительное соединение) Зажимаемые провода (расчетное соединение) Расчетные данные согласно CSA General Rating data Märkdata enligt UL Classifications

Approvals

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

General ordering data

Ausfuehrung
Feed-through terminal block, PUSH IN, black, 4 mm², 32 A, 1000 V, Number of connections: 3
Best.-Nr.
2872050000
Art
AL3C 4 BK
GTIN (EAN)
4064675640172
VPE
50 items

Dimensions and weights

Tiefe
52,5 mm
Depth (inches)
2,067 inch
Höhe
71,5 mm
Height (inches)
2,815 inch
Breite
6,1 mm
Width (inches)
0,24 inch
Masa netto
11,37 g

Temperatures

Lagertemperatur
-25 °C...55 °C
Umgebungstemperatur
-60 °C…85 °C
Dauergebrauchstemperatur, min.
-60 °C
Dauergebrauchstemperatur, max.
130 °C

Environmental Product Compliance

RoHS-Konformitätsstatus
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%
Produktspezifischer CO2-Fußabdruck
  • Bölcsőtől a kapuig:
    0.283 kg CO2 eq.

Material data

Basic material
Wemid
Colour
black
A működési elemek színe
orange
UL 94 flammability rating
V-0

Rating data IECEx/ATEX

Zertifikat-Nr. (ATEX)
.
Zertifikat-Nr. (IECEX)
.
Tension max. (ATEX)
550 V
Strom (ATEX)
28 A
Sezione cavo max (ATEX)
6 mm²
Spannung max (IECEX)
550 V
Prąd (IECEX)
28 A
Leiterquerschnitt max (IECEX)
6 mm²

System specifications

End cover plate required
Yes
Number of potentials
1
Number of levels
1
Number of clamping points per level
3
Number of potentials per tier
1
Levels cross-connected internally
No
Mounting rail
TS 35
N-function
No
PE function
No
PEN function
No

Additional technical data

Explosion-tested version
No
Open sides
right
Snap-on
Yes
Type of fixing
Snap-on
Type of mounting
TS 35

Зажимаемые провода (дополнительное соединение)

Anschlussart, weiterer Anschluss
PUSH IN

Зажимаемые провода (расчетное соединение)

Abisolierlänge
12 mm
Anschlussart
PUSH IN
Anschlussrichtung
боковая
Anzahl Anschlüsse
3
Klemmbereich, max.
6 mm²
Klemmbereich, min.
0,14 mm²
Klingenmaß
0.6 x 3.5 mm
Lehrdorn nach 60 947-1
A4
Leiteranschlussquerschnitt AWG, max.
AWG 12
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt, eindrähtig, max.
6 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
6 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, feinstdrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
4 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
0,14 mm²
Zwillings-Aderendhülse, max.
1,5 mm²
Zwillings-Aderendhülse, min.
0,5 mm²

Расчетные данные согласно CSA

Certificate No. (CSA)
227442-80177078
Current size B (CSA)
30 A
Current size D (CSA)
5 A
Leiterquerschnitt max (CSA)
10 AWG
Spannung Gr C (CSA)
600 V
Strom Gr C (CSA)
30 A
Voltage size B (CSA)
600 V
Voltage size D (CSA)
600 V
Wire cross section min. (CSA)
24 AWG

General

Leiteranschlussquerschnitt AWG, max.
AWG 12
Leiteranschlussquerschnitt AWG, min.
AWG 26
Normen
IEC 60947-7-1
Tragschiene
TS 35

Rating data

Rated cross-section
4 mm²
Rated voltage
1.000 V
Rated DC voltage
1.000 V
Nominal current
32 A
Corrente con conduttore max.
32 A
Standards
IEC 60947-7-1
Volume resistance according to IEC 60947-7-x
1 mΩ
Rated impulse withstand voltage
8 kV
Power loss in accordance with IEC 60947-7-x
1,02 W
Pollution severity
3
Surge voltage category
III

Märkdata enligt UL

Certificate No. (cURus)
E60693
Conductor size Factory wiring max. (cURus)
10 AWG
Conductor size Factory wiring min. (cURus)
24 AWG
Conductor size Field wiring max. (cURus)
10 AWG
Conductor size Field wiring min. (cURus)
24 AWG

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
