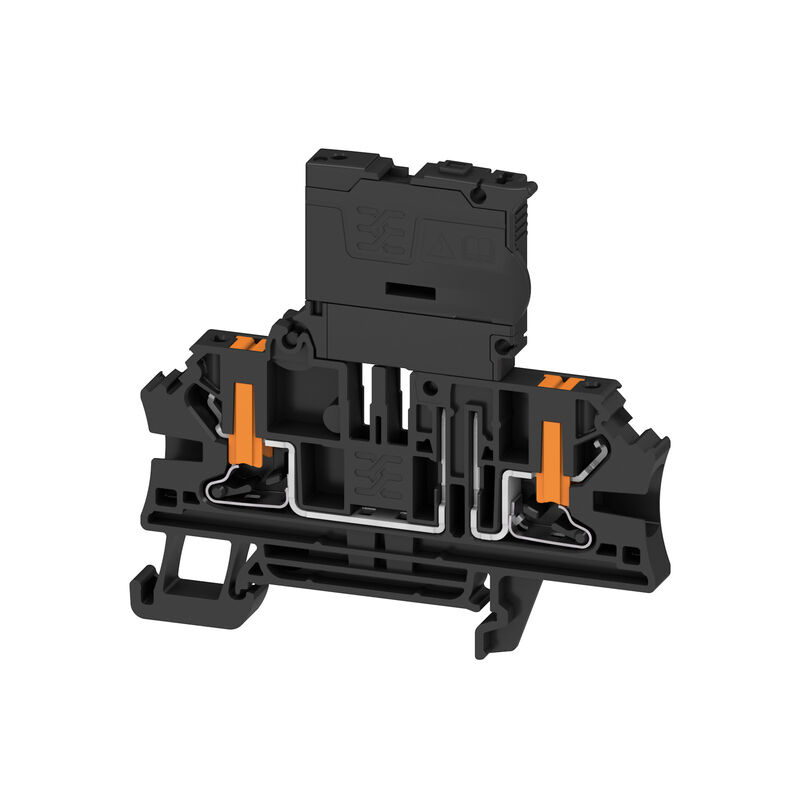

ALFS 4 2C 30-70V BK
ALFS 4 2C 30-70V BK
ALFS 4 2C 30-70V BK

ALFS 4 2C 30-70V BK

퓨즈 단자대, PUSH IN, 검정, 4 mm², 6.3 A, 70 V, 결선 수: 2, 레벨 수: 1, TS 35

항목 번호 2898800000
컨피규레이터에서 열기
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 73 관련 제품 228
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 자재 데이터 정격 데이터 IECEx/ATEX 시스템 사양 추가 기술 데이터 클램프용 전선(추가 결선) 클램프용 컨덕터(정격 결선) CSA 등급 데이터 퓨즈 단자대 일반 등급 데이터 UL 등급 데이터 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E0693VOL1SEC137

일반 주문 데이터

버전
퓨즈 단자대, PUSH IN, 검정, 4 mm², 6.3 A, 70 V, 결선 수: 2, 레벨 수: 1, TS 35
주문 번호
2898800000
유형
ALFS 4 2C 30-70V BK
GTIN(EAN)
4064675904403
수량
50 items

치수 및 중량

깊이
68 mm
깊이 (인치)
2.677 inch
높이
73.5 mm
높이 (인치)
2.894 inch
너비
6.1 mm
폭 (인치)
0.24 inch
순중량
15.629 g

온도

보관 온도
-25 °C...55 °C
연속 작동 온도, 최소
-60 °C
연속 작동 온도, 최대
130 °C

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

자재 데이터

기본 재질
Wemid
Farbe
검정
작동 요소의 색상
주황색
UL 94 가연성 등급
V-0

정격 데이터 IECEx/ATEX

인증 번호(ATEX)
TUEV24ATEX9181U
인증 번호(IECEX)
IEXEXTUR24.0066U
전류(ATEX)
6.3 A
와이어 단면적 최대(ATEX)
6 mm²
최대 전압(IECEX)
70 V
전류(IECEX)
6.3 A
와이어 단면적 최대(IECEX)
6 mm²

시스템 사양

엔드 커버 플레이트 필요
예
전위 수
1
레벨 수
1
레벨당 클램프 지점 개수
2
Anzahl der Potentiale pro Etage
1
레벨 내부 교차 결선
아니요
Carril de montaje
TS 35
N-기능
아니요
PE 기능
아니요
PEN 기능
아니요

추가 기술 데이터

Open sides
오른쪽
Snap-on
예
Type of mounting
스냅온

클램프용 전선(추가 결선)

결선 유형, 추가 결선
PUSH IN

클램프용 컨덕터(정격 결선)

IEC 60947-1 규격 게이지
A4
결선 단면규격 AWG, 최대
AWG 10
결선 단면규격 AWG, 최소
AWG 26
결선 단면적, 가는 꼬임, 최소
0.14 mm²
결선 단면적, 꼬임, 최대
6 mm²
결선 단면적, 꼬임, 최소
0.14 mm²
결선 방향
측면
결선 수
2
결선 유형
PUSH IN
결선의 유형 2
PUSH IN
블레이드 크기
0.6 x 3.5 mm
와이어 결선 단면, 가는 꼬임, 최대
6 mm²
와이어 결선 단면, 가는 꼬임, 최소
0.14 mm²
와이어 결선 단면적, 경질 코어 최대
6 mm²
와이어 결선 단면적, 경질 코어, 최소
0.14 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대
4 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소
0.14 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대
4 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소
0.14 mm²
클램프 범위, 최대
6 mm²
클램프 범위, 최소
0.14 mm²
탈피 길이
12 mm

CSA 등급 데이터

와이어 단면적 최대(CSA)
10 AWG
와이어 단면적 최소(CSA)
24 AWG
인증 번호(CSA)
227442-80177078
전류 크기 B(CSA)
10 A
전류 크기 C(CSA)
10 A
전류 크기 D(CSA)
10 A
전압 크기 B(CSA)
300 V
전압 크기 C(CSA)
150 V
전압 크기 D(CSA)
300 V

퓨즈 단자대

디스플레이
LED
작동 전압, 최대
70 V
카트리지 퓨즈
G-Si. 5 x 20
표시기에 대한 전압 유형
AC/DC
퓨즈 홀더(카트리지 홀더)
피봇

일반

결선 단면규격 AWG, 최대
AWG 10
결선 단면규격 AWG, 최소
AWG 26
장착 레일
TS 35
표준 규격
IEC 60947-7-3

등급 데이터

정격 단면적
4 mm²
정격 전압
70 V
인접 단자대에 대한 정격 전압
500 V
Tension nominale DC
70 V
Nominal current
6.3 A
최대 와이어에서 전류
6.3 A
Standards
IEC 60947-7-3
정격 임펄스 내전압
4 kV
Verschmutzungsgrad
3
Überspannungskategorie
III

UL 등급 데이터

인증 번호(cURus)
E0693VOL1SEC137
전류 크기 B(cURus)
10 A
전류 크기 C(cURus)
10 A
전류 크기 D(cURus)
10 A
전압 크기 B(cURus)
300 V
전압 크기 C(cURus)
150 V
전압 크기 D(cURus)
300 V
컨덕터 크기 팩토리 결선 최대(cURus)
10 AWG
컨덕터 크기 팩토리 결선 최소(cURus)
24 AWG
컨덕터 크기 필드 결선 최대(cURus)
10 AWG
컨덕터 크기 필드 결선 최소(cURus)
24 AWG

분류

ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
