Właściwości

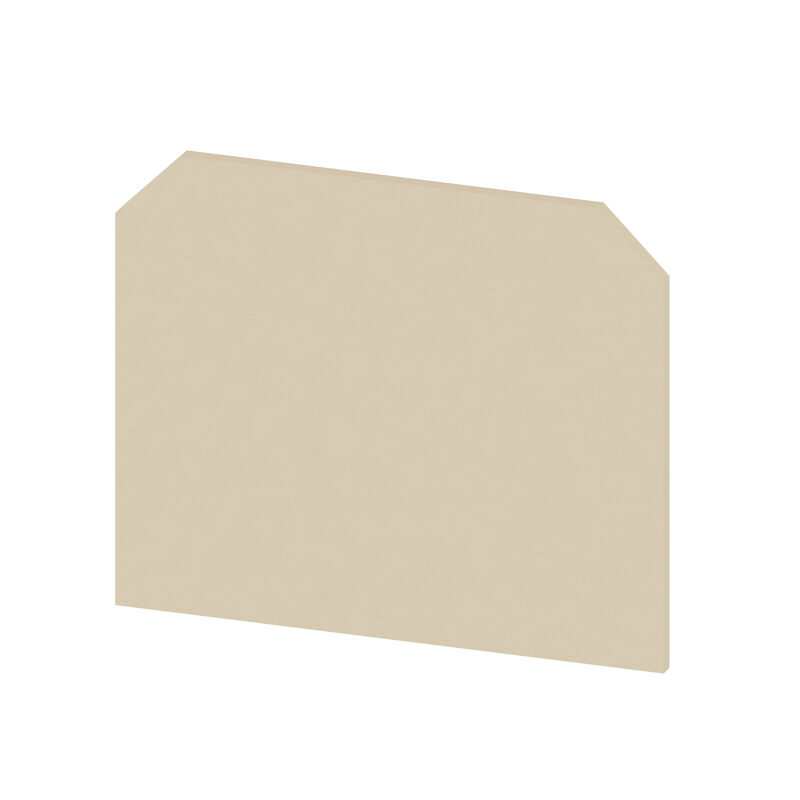

| Wersja | Płytka końcowa (styki), beżowy, Wysokość: 50 mm, Szerokość: 1.5 mm, V-2, PA 66 |
| Nr zam. | 0271160000 |
| Typ | AP SAK16 |
| GTIN (EAN) | 4008190120429 |
| Ilość | 20 szt. |
| Głębokość | 42 mm |
| Głębokość (cale) | 1,654 inch |
| Wysokość | 50 mm |
| Wysokość (cale) | 1,968 inch |
| Szerokość | 1,5 mm |
| Szerokość (cale) | 0,059 inch |
| Masa netto | 3,635 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -50 °C |
| długotrwała temperatura użytkowa, maks. | 100 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | PA 66 |
| Barwny | beżowy |
| Klasa palności wg UL 94 | V-2 |
| Wykonanie | Płyta zamykająca |
| Wskazówka montażowa | montaż bezpośredni |
| zatrzaskowe | Tak |
| przesunięcie TS 32 | 35 mm |
| przesunięcie TS 35 | 35 mm |
| Wskazówka montażowa | montaż bezpośredni |
| Nagłówek obrazu-02 | Zdjęcie produktu |
| Podpis obrazu-02 | Podobny do przedstawionego na ilustracji |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_58912) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0271160000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0271160000) |
| Dokumentacja użytkownika | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000886 |
| ETIM 7.0 | EC000886 |
| ETIM 8.0 | EC000886 |
| ETIM 9.0 | EC000886 |
| ECLASS 9.1 | 27-14-11-33 |
| ECLASS 10.0 | 27-14-11-33 |
| ECLASS 11.0 | 27-14-11-33 |
| ECLASS 12.0 | 27-14-11-33 |
| ECLASS 13.0 | 27-25-03-01 |
| ECLASS 14.0 | 27-25-03-01 |
| ROHS | Zgodny |
Jest dodatkiem
-
Nr. produktu:0380680000Jedn. opak.:50 szt.
Blok zacisku przelotowego, złącze śrubowe, niebieski, 16 mm², 76 A, 1000 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35, V-2, PA 66, 100 °C
-
Nr. produktu:0380660000Jedn. opak.:50 szt.
Blok zacisku przelotowego, złącze śrubowe, beżowy / żółty, 16 mm², 76 A, 1000 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35, V-2, PA 66, 100 °C
-
Nr. produktu:0271080000Jedn. opak.:50 szt.
Blok zacisku przelotowego, złącze śrubowe, niebieski, 16 mm², 76 A, 1000 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 32, V-2, PA 66, 100 °C
-
Nr. produktu:0271060000Jedn. opak.:50 szt.
Blok zacisku przelotowego, złącze śrubowe, beżowy / żółty, 16 mm², 76 A, 1000 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 32, V-2, PA 66, 100 °C
Złączki szeregoweZakres uniwersalnyTechnologia śrubowa z kabłąkiem zaciskowymSeria SAKTS 35Złączki przelotowe1-poziomowe16 mm²
Złączki szeregoweZakres uniwersalnyTechnologia śrubowa z kabłąkiem zaciskowymSeria SAKTS 32Złączki przelotowe1-poziomowe16 mm²
