Właściwości

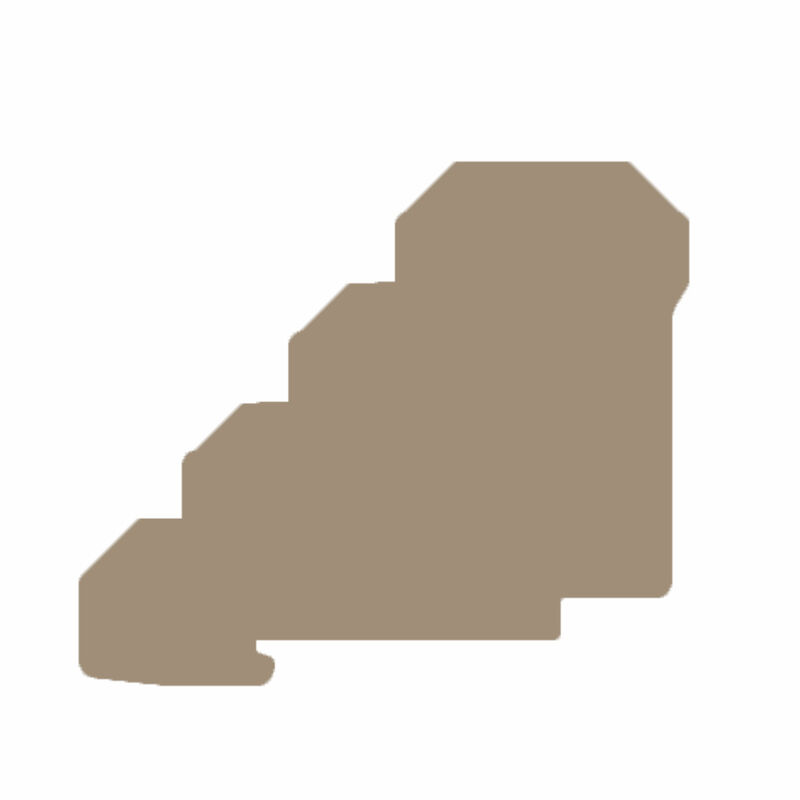

| Wersja | Płytka końcowa (styki), Ciemnobeżowy, Wysokość: 71.35 mm, Szerokość: 1.5 mm, V-0, Wemid |
| Nr zam. | 1784160000 |
| Typ | AP VLI1.5/PE DB |
| GTIN (EAN) | 4032248190157 |
| Ilość | 20 szt. |
| Głębokość | 61,25 mm |
| Głębokość (cale) | 2,411 inch |
| Wysokość | 71,35 mm |
| Wysokość (cale) | 2,809 inch |
| Szerokość | 1,5 mm |
| Szerokość (cale) | 0,059 inch |
| Masa netto | 4,23 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -50 °C |
| długotrwała temperatura użytkowa, maks. | 120 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | Wemid |
| Barwny | Ciemnobeżowy |
| Klasa palności wg UL 94 | V-0 |
| Wykonanie | Płyta zamykająca |
| Wskazówka montażowa | montaż bezpośredni |
| zatrzaskowe | Tak |
| Wskazówka montażowa | montaż bezpośredni |
| Nagłówek obrazu-02 | Zdjęcie produktu |
| Podpis obrazu-02 | Podobny do przedstawionego na ilustracji |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63713) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1784160000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1784160000) |
| Dokumentacja użytkownika | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000886 |
| ETIM 7.0 | EC000886 |
| ETIM 8.0 | EC000886 |
| ETIM 9.0 | EC000886 |
| ECLASS 9.1 | 27-14-11-33 |
| ECLASS 10.0 | 27-14-11-33 |
| ECLASS 11.0 | 27-14-11-33 |
| ECLASS 12.0 | 27-14-11-33 |
| ECLASS 13.0 | 27-25-03-01 |
| ECLASS 14.0 | 27-25-03-01 |
| ROHS | Zgodny |
Jest dodatkiem
-
Nr. produktu:1784120000Jedn. opak.:50 szt.
Złączka inicjatora/elementu wykonawczego, złącze śrubowe, Ciemnobeżowy, 1.5 mm², 17.5 A, 250 V, liczba przyłączeń: 6, liczba poziomów: 4, TS 35, V-0, Wemid
-
Nr. produktu:1784130000Jedn. opak.:50 szt.
Złączka inicjatora/elementu wykonawczego, złącze śrubowe, Ciemnobeżowy, 1.5 mm², 17.5 A, 250 V, liczba przyłączeń: 6, liczba poziomów: 4, TS 35, V-0, Wemid
Złączki szeregoweZakres aplikacyjnyOkablowanie sygnałoweTechnologia śrubowa z kabłąkiem zaciskowym4-poziomowe1,5 mm²
