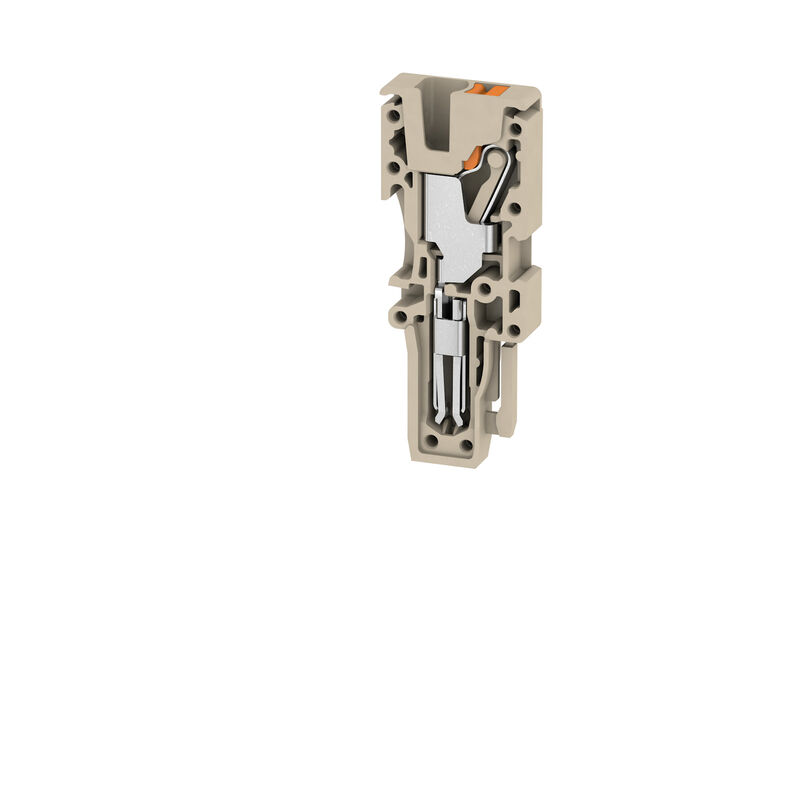

APG 2.5 MI
Изображение изделия
APG 2.5 MI
APG 2.5 MI

APG 2.5 MI

Plug, 2.5 mm², 800 V, 24 A, Number of poles: 1, dark beige

№ продукта 1513880000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 42 Является принадлежностью 19 Связанные продукты 325
Tanúsítványok Datos generales para pedido Dimensions and weights 온도 Conformità ambientale del prodotto Material data parametry systemu Зажимаемые провода (расчетное соединение) Расчетные данные согласно CSA Общие сведения Caractéristiques nominales Расчетные данные согласно UL Klasyfikacje

Tanúsítványok

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/2a4a8742-86e3-45cc-8b68-a2da67801c40/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Datos generales para pedido

Версия
Plug, 2.5 mm², 800 V, 24 A, Number of poles: 1, dark beige
Заказ №
1513880000
Тип
APG 2.5 MI
GTIN (EAN)
4050118321630
Кол.
50 Штука

Dimensions and weights

Глубина
42,5 mm
Depth (inches)
1,673 inch
Высота
16,5 mm
Wysokość (cale)
0,65 inch
Ширина
5,1 mm
Width (inches)
0,201 inch
Масса нетто
3,31 g

온도

Температура хранения
-25 °C...55 °C
Температура окружающей среды
-5 °C…40 °C
Температура при длительном использовании, мин.
-60 °C
Температура при длительном использовании, макс.
130 °C

Conformità ambientale del prodotto

Состояние соответствия RoHS
준수, 예외 미존재
REACH SVHC
Нет SVHC выше 0,1 wt%

Material data

Основной материал
Wemid
Цветовой код
Темно-бежевый
Цвет элементов управления
оранжевый
Класс пожаростойкости UL 94
V-0

parametry systemu

Требуется концевая пластина
Tak
Количество независимых точек подключения
1
Number of levels
1

Зажимаемые провода (расчетное соединение)

Вид соединения
PUSH IN
Диапазон зажима, макс.
2,5 mm²
Диапазон зажима, мин.
0,14 mm²
Длина зачистки изоляции
10 mm
Калибровая пробка согласно 60 947-1
A3
Количество соединений
1
Направление соединения
сверху
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Поперечное сечение подключаемого провода AWG, мин.
AWG 28
Размер лезвия
0,6 x 3,5 mm
Сечение подключаемого проводника, тонкопроволочного, макс.
2,5 mm²
Сечение подсоединяемого провода, скрученный, макс.
2,5 mm²
Сечение подсоединяемого провода, скрученный, мин.
0,14 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,14 mm²
Сечение соединения проводов, твердое ядро, макс.
2,5 mm²
Сечение соединения проводов, твердое ядро, мин.
0,14 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.
2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.
0,14 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0,14 mm²

Расчетные данные согласно CSA

Напряжение, класс B (CSA)
600 V
Напряжение, класс C (CSA)
600 V
Напряжение, класс D (CSA)
600 V
Поперечное сечение провода, макс. (CSA)
12 AWG
Поперечное сечение провода, мин. (CSA)
28 AWG
Сертификат № (CSA)
200039-70089609
Ток, разм. B (CSA)
20 A
Ток, разм. C (CSA)
20 A
Ток, разм. D (CSA)
5 A

Общие сведения

Количество полюсов
1
Нормы
По стандарту IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Поперечное сечение подключаемого провода AWG, мин.
AWG 28

Caractéristiques nominales

Расчетное сечение
2,5 mm²
Номинальное напряжение
800 V
Номинальное напряжение пост. тока
800 V
Номинальный ток
24 A
Ток при макс. проводнике
24 A
Нормы
По стандарту IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x
1,33 mΩ
Номинальное импульсное напряжение
8 кВ
Потери мощности по стандарту IEC 60947-7-x
0,77 W
Категория перенапряжения
III
Степень загрязнения
3

Расчетные данные согласно UL

Напряжение, класс B (cURus)
600 V
Напряжение, класс C (cURus)
600 V
Напряжение, класс D (cURus)
600 V
Разм. провода Заводская электропроводка, макс. (cURus)
12 AWG
Разм. провода Заводская электропроводка, мин. (cURus)
28 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURus)
12 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURus)
28 AWG
Сертификат № (cURus)
E60693
Ток, класс B (cURus)
20 A
Ток, класс C (cURus)
20 A
Ток, класс D (cURus)
5 A

Klasyfikacje

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
