Propriétés

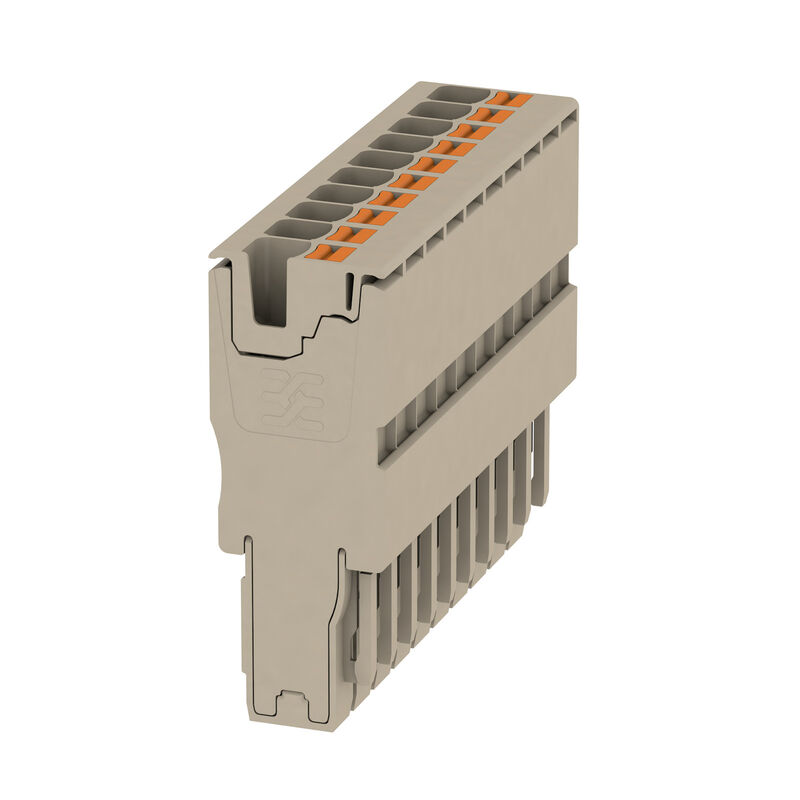

| Version | Prise mâle, 4 mm², 800 V, 32 A, Beige foncé |
| Référence | 2540550000 |
| Type | APG 4/10 |
| GTIN (EAN) | 4050118552669 |
| Qté. | 20 Pièce |
| Profondeur | 50,95 mm |
| Profondeur (pouces) | 2,006 inch |
| Hauteur | 19 mm |
| Hauteur (pouces) | 0,748 inch |
| Largeur | 61 mm |
| Largeur (pouces) | 2,402 inch |
| Poids net | 56,733 g |
| Température de stockage | -25 °C...55 °C |
| Température d'utilisation permanente, min. | -60 °C |
| Température d'utilisation permanente, max. | 130 °C |
| REACH SVHC | / |
| Matériau | Wemid |
| Couleur | Beige foncé |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Côté ouvert | fermé |
| Calibre selon 60 947-1 | A4 |
| Dimension de la lame | 0,6 x 3,5 mm |
| Longueur de dénudage | 10 mm |
| Plage de serrage, max. | 4 mm² |
| Plage de serrage, min. | 0,14 mm² |
| Section de raccordement du conducteur, AWG, max. | AWG 12 |
| Section de raccordement du conducteur, AWG, min. | AWG 26 |
| Section de raccordement du conducteur, rigide, max. | 4 mm² |
| Section de raccordement du conducteur, rigide, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 4 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 4 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, max. | 4 mm² |
| Section de raccordement du conducteur, souple, min. | 0,5 mm² |
| Section de raccordement, semi-rigide, max. | 4 mm² |
| Section de raccordement, semi-rigide, min. | 0,5 mm² |
| Sens de raccordement | en haut |
| Type de raccordement | PUSH IN |
| Certificat Nº (CSA) | 200039-70089609 |
| Courant gr. B (CSA) | 30 A |
| Courant gr. c (CSA) | 30 A |
| Courant gr. D (CSA) | 5 A |
| Section max. du conducteur (CSA) | 10 AWG |
| Section min. du conducteur (CSA) | 26 AWG |
| Tension Gr B (CSA) | 600 V |
| Tension Gr C (CSA) | 600 V |
| Tension Gr D (CSA) | 600 V |
| Normes | Conformément à CEI 60947-7-1 |
| Section de raccordement du conducteur, AWG, max. | AWG 12 |
| Section de raccordement du conducteur, AWG, min. | AWG 26 |
| Section nominale | 4 mm² |
| Tension nominale | 800 V |
| Tension nominale DC | 800 V |
| Courant nominal | 32 A |
| Courant avec conducteur max. | 32 A |
| Normes | Conformément à CEI 60947-7-1 |
| Résistance de passage selon CEI 60947-7-x | 1 mΩ |
| Tension de choc nominale | 8 kV |
| Puissance dissipée conformément à CEI 60947-7-x | 1,02 W |
| Degré de pollution | 3 |
| Certificat Nº (cURus) | E60693 |
| Courant Gr B (cURus) | 30 A |
| Courant Gr C (cURus) | 30 A |
| Courant Gr D (cURus) | 5 A |
| Taille du conducteur Câblage d'installation max. (cURus) | 10 AWG |
| Taille du conducteur Câblage d'installation min. (cURus) | 26 AWG |
| Taille du conducteur Câblage d'usine max. (cURus) | 10 AWG |
| Taille du conducteur Câblage d'usine min. (cURus) | 26 AWG |
| Tension Gr B (cURus) | 600 V |
| Tension Gr C (cURus) | 600 V |
| Tension Gr D (cURus) | 600 V |
| Agrément/Certificat/Document de conformité | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_74584) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2540550000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2540550000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2540550000&norm=0) |
| Documentation utilisateur |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[User Manual APGTB FT](https://mdcop.weidmueller.com/mediadelivery/asset/900_229205) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| Agréments |   |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Certificat Nº (cURus) | E60693 |
