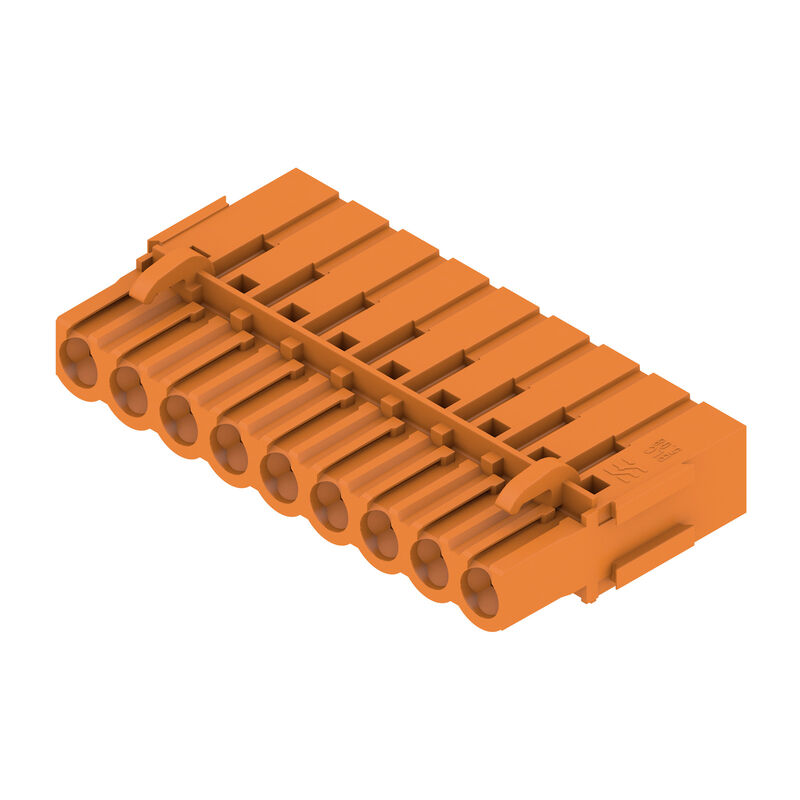

BLC 5.08/09/180BR OR BX
製品イメージ

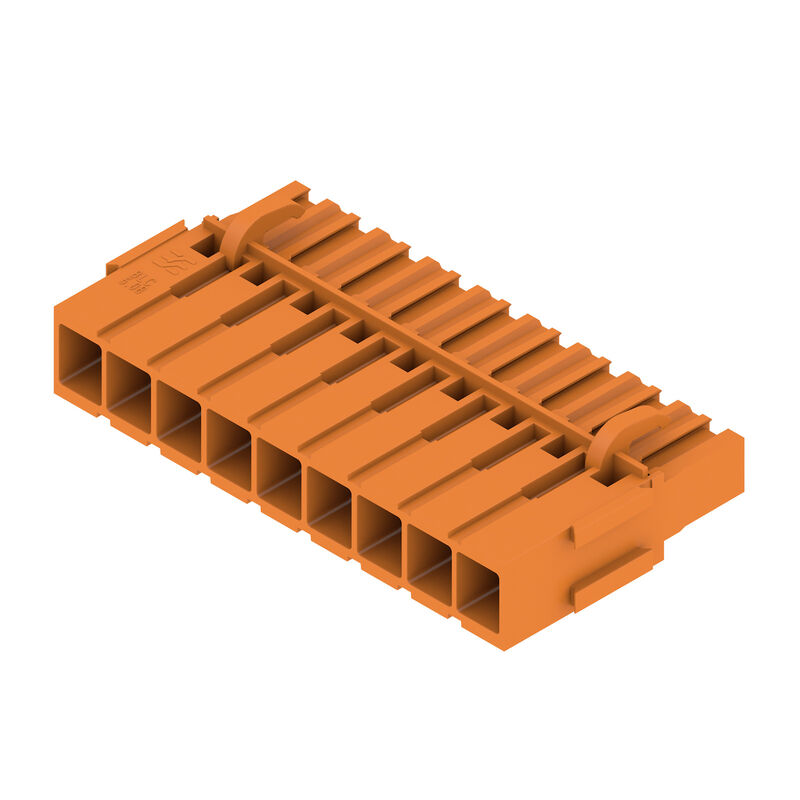

BLC 5.08/09/180BR OR BX
製品イメージ
BLC 5.08/09/180BR OR BX
寸法図
BLC 5.08/09/180BR OR BX
グラフ

BLC 5.08/09/180BR OR BX

プリント基板用プラグインコネクタ, メス型プラグ, 5.08 mm, 極数: 9, 180°, クリンプ接続, クランプ範囲、最大 : 2.5 mm², 箱

商品番号 1649440000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 12 対照製品 26 関連製品 23
承認 一般注文データ 寸法と重量 環境製品コンプライアンス システムパラメータ 材料データ 接続に適した導体 IEC規格に準拠した公称データ CSAにに準拠した公称データ UL 1059に準拠した公称データ 梱包 テストの種類 重要なメモ 分類

承認

認可
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（UR）
E60693

一般注文データ

バージョン
プリント基板用プラグインコネクタ, メス型プラグ, 5.08 mm, 極数: 9, 180°, クリンプ接続, クランプ範囲、最大 : 2.5 mm², 箱
注文番号
1649440000
種別
BLC 5.08/09/180BR OR BX
GTIN (EAN)
4008190294557
数量
50 Styk
Produkt-Kennzahlen
IEC: 400 V / 21 A
UL: 300 V / 10 A / AWG 26 - AWG 14
Embalaje
Box

寸法と重量

深さ
24.5 mm
奥行き（インチ）
0.965 inch
高さ
10.1 mm
高さ（インチ）
0.398 inch
幅
47.72 mm
幅（インチ）
1.879 inch
正味重量
6.1 g

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

システムパラメータ

製品ファミリー
OMNIMATE信号 – BL/SL 5.08シリーズ
接続方式
フィールド接続
導体接続方法
クリンプ接続
ピッチ (mm) (P)
5.08 mm
ピッチ (インチ) (P)
0.2 "
導体取り出し方向
180°
Nombre de pôles
9
L1 (mm)
40.64 mm
L1 (インチ)
1.6 "
행 수
1
ピンモデルシリーズ数量
1
定格断面
2.5 mm²
DIN VDE 57 106に適合したタッチセーフ保護
フィンガータッチセーフ
Protección contra contacto según DIN VDE 0470
IP20接続/IP10接続解除
保護度合い
IP20
Volume resistance
≤5 mΩ
コーディング可能
はい
被覆剥き長さ
5 mm
プラギング回数
25
差し込み力 / 極、最大.
8.5 N
引張強度/極、最大.
6.5 N

材料データ

絶縁材
PBT GF
色
橙色
カラーチャート（類似）
RAL 2000
絶縁材グループ
IIIa
比較追跡指数（CTI）
≥ 200
UL 94 éghetőségi osztály
V-0
接点材質
銅合金
プラグ接点の層構造
4...8 µm Sn hot-dip tinned
保管温度、最小
-40 °C
保管温度、最大
70 °C
動作温度、最小
-50 °C
動作温度、最大
100 °C
温度範囲、設置、最小
-25 °C
温度範囲、設置、最大
100 °C

接続に適した導体

クランプ範囲、最小
0.22 mm²
クランプ範囲、最大
2.5 mm²
配線接続断面 AWG、最小
AWG 24
導体接続断面積 AWG、最大.
AWG 14
フレキシブル、最小 H05（07） V-K
0.5 mm²
フレキシブル、最大H05（07） V-K
2.5 mm²
参照テキスト
プラスチック製カラーの外径はピッチ（P）より大きくできません
フェルールの長さは、製品と定格電圧に応じて選択されます。

IEC規格に準拠した公称データ

標準に準拠して検査済
IEC 60664-1
IEC 61984
定格電流、最小極数 （Tu=20°C）
21 A
定格電流、最大極数（Tu=20°C）
14.5 A
定格電流、最小極数 （Tu=40°C）
18 A
定格電流、最大極数 （Tu=40°C）
12.5 A
サージ電圧等級の定格電圧/汚染度 II/2
400 V
サージ電圧等級の定格電圧/汚染度 III/2
320 V
サージ電圧等級の定格電圧 / 汚染度 III/3
250 V
サージ電圧等級の定格インパルス電圧/汚染度 II/2
4 kV
サージ電圧等級の定格インパルス電圧/汚染度 III/2
4 kV
サージ電圧等級の定格インパルス電圧/汚染度 III/3
4 kV
短時間耐電流抵抗
3 x 1sで120 A

CSAにに準拠した公称データ

Instytut (CSA)
CSA
Certifikat nr. (CSA)
12400-374
定格電圧 (グループ B/CSA 使用)
300 V
定格電圧 (グループ D/CSA 使用)
300 V
定格電流（グループ B/CSA 使用）
10 A
定格電流 (グループ D/CSA 使用)
10 A
導体断面積、AGW、最小
AWG 26
Section de raccordement de câble AWG, max.
AWG 14
認可値の参照
仕様は最大値です – 詳細については承認証明書を参照してください。

UL 1059に準拠した公称データ

試験制度（UR）
UR
証明書番号（UR）
E60693
定格電圧 (グループ B / UL 1059 使用)
300 V
定格電圧 (グループ D / UL 1059 使用)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
10 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 26
導体断面積、AWG、最大
AWG 14
承認値への参照
仕様は最大値です – 詳細については承認証明書を参照してください。

梱包

패키징
箱
Длина VPE
145 mm
VPE width
115 mm
VPEの高さ
66 mm

テストの種類

試験：マーキングの耐久性
  • 標準:
    ドラフトDIN VDE 0627セクション6.2.2 / 09.91, DIN IEC 512パート7セクション5 / 05.94
  • テスト:
    耐久性
  • 評価:
    合格した

重要なメモ

IPC準拠
適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。
注意事項
  • 要求に応じて追加のバリエーション
  • 定格断面積および最小値に関連する定格電流極数。
  • 定格断面は使用する圧着接触によって異なります。
  • 図面上のP =　ピッチ
  • 公称データは、コンポーネント自体のみを指します。他のコンポーネントとのクリアランスおよび沿面距離は、関連する適用規格に従って設計する必要があります。
  • OMNIMATE コネクタは IEC 61984 に準拠した切断容量 (COC) のないコネクタです。指定された使用中、活性化中や負荷がかかっているときにコネクタを抜き差しすることはできません
  • 平均温度 50 °C、最大湿度 70％、36ヶ月の長期保存が可能


分類

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
