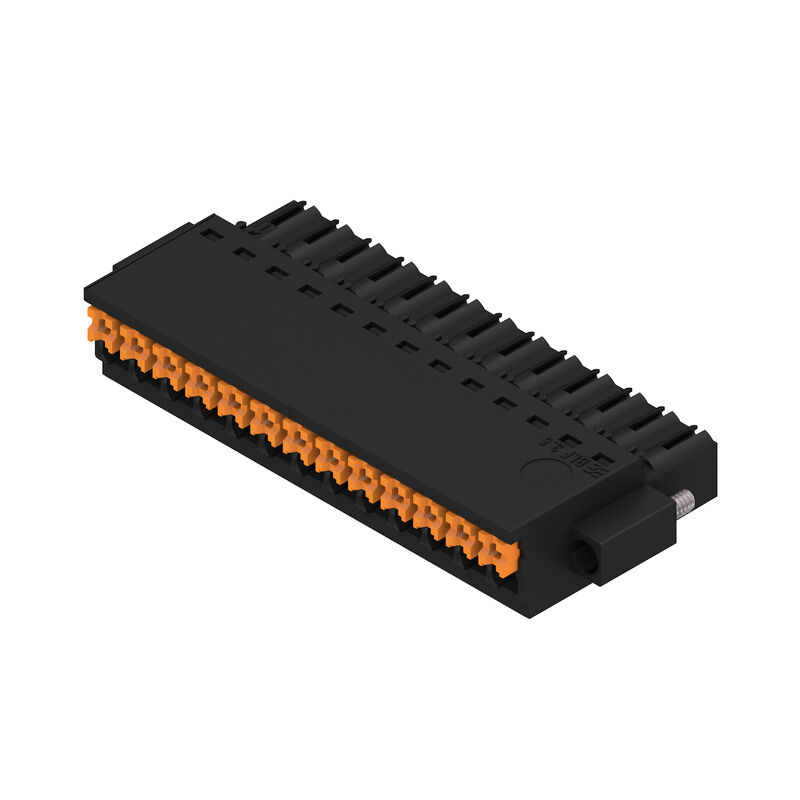

Zdjęcie produktu
BLF 3.50/13/180F SN BK BX

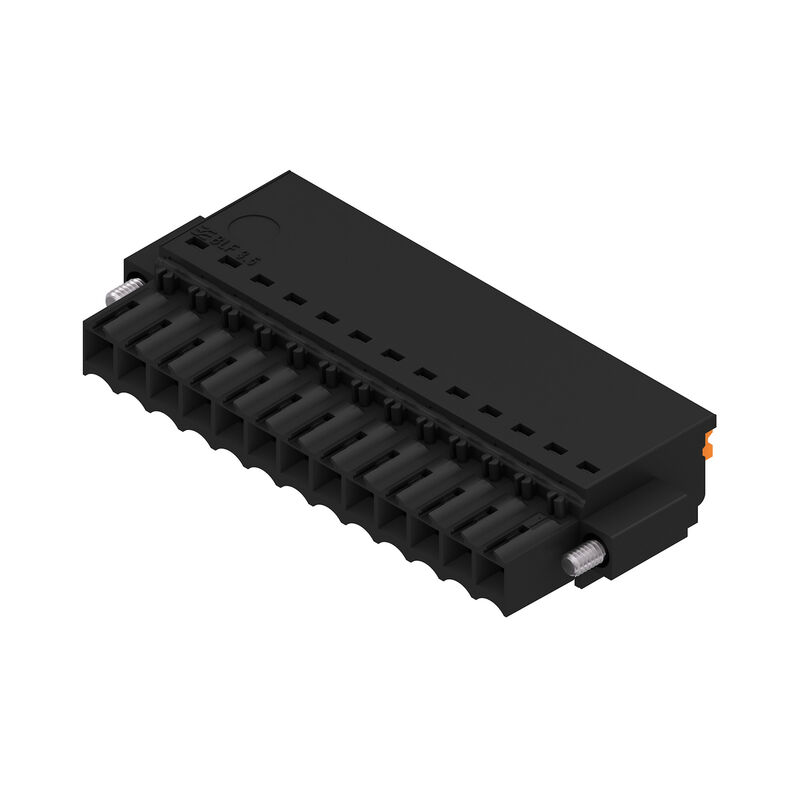

Zdjęcie produktu
BLF 3.50/13/180F SN BK BX
Rysunek wymiarowany
BLF 3.50/13/180F SN BK BX
Krzywa obciążalności prądowej
BLF 3.50/13/180F SN BK BX
Krzywa obciążalności prądowej
BLF 3.50/13/180F SN BK BX
Zaleta produktu
Solid PUSH IN contact
Safe and durable

BLF 3.50/13/180F SN BK BX

Złącze wtykowe do druku, wtyk żeński, 3.50 mm, Liczba biegunów: 13, 180°, PUSH IN z aktuatorem, Zakres zaciskania, maks. : 1.5 mm², skrzynia

Nr. produktu 2537870000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Odpowiedniki 8 Produkty pokrewne 67
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Dane materiałowe Przewody pasujące do złącza Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Testy typu Ważna informacja Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Ogólne dane zamówieniowe

Wersja
Złącze wtykowe do druku, wtyk żeński, 3.50 mm, Liczba biegunów: 13, 180°, PUSH IN z aktuatorem, Zakres zaciskania, maks. : 1.5 mm², skrzynia
Nr zam.
2537870000
Typ
BLF 3.50/13/180F SN BK BX
GTIN (EAN)
4050118549508
Ilość
30  szt.
parametry produktu
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
opakowanie
skrzynia

Wymiary i masa

Głębokość
22,7  mm
Głębokość (cale)
0,894  inch
Wysokość
9  mm
Wysokość (cale)
0,354  inch
Szerokość
52,5  mm
Szerokość (cale)
2,067  inch
Masa netto
13,667  g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
No SVHC above 0.1 wt%

Parametry systemu

Rodzina produktów
OMNIMATE Signal - seria BL/SL 3.50
Rodzaj przyłącza
Przyłącze pola
Metoda wykonywania złącz
PUSH IN z aktuatorem
Raster w mm (P)
3,5  mm
Raster w calach (P)
0,138  "
Kierunek odejścia przewodu
180°
Liczba biegunów
13
L1 in mm
42  mm
L1 w calach
1,654  "
Liczba rzędów
1
liczba rzędów z biegunami
1
Przekrój pomiarowy
1,5  mm²
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
Stopień ochrony
IP20
po całkowitym zmontowaniu
Rezystancja skrośna
≤5 mΩ
element kodowany
Tak
Długość odizolowania
8  mm
Tolerancja długości zdejmowania izolacji
  • min.:
    0 mm
  • maks.:
    1 mm
końcówka wkrętaka
0,4 x 2,5
końcówka wkrętaka norma
DIN 5264-A
Cykle wpinania
25
Siła wtykania/biegun, maks.
6  N
Siła ciągnięcia / biegun, maks.
6  N
Moment dokręcający
  • Typ momentu obrotowego:
    Kołnierz śrubowy
  • Informacja o użyciu:
    • Moment dokręcający:
      • min.:
        0,15 Nm
      • maks.:
        0,2 Nm

Dane materiałowe

Materiał izolacyjny
PA GF
Barwny
czarny
Tabela kolorów (podobny)
RAL 9011
grupa materiałów izolacyjnych
II
Porównywalny wskaźnik śledzenia (CTI)
≥ 400
≤ 600
Klasa palności wg UL 94
V-0
Materiał styków
Stop Cu
Powierzchnia styku
cynowana
Temperatura magazynowania, min.
-40  °C
Temperatura magazynowania, max.
70  °C
Temperatura pracy, min.
-50  °C
Temperatura pracy, max.
120  °C
Zakres temperatur montaż, min.
-30  °C
Zakres temperatur montaż, max.
100  °C

Przewody pasujące do złącza

Zakres zaciskania, min.
0,14  mm²
Zakres zaciskania, maks.
1,5  mm²
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłączeniowy przewodu AWG, maks.
AWG 16
jednodrutowe, min. H05(07) V-U
0,14  mm²
jednodrutowe, maks. H05(07) V-U
1,5  mm²
cienkodrutowe, min. H05(07) V-K
0,14  mm²
cienkodrutowe, maks. H05(07) V-K
1,5  mm²
z AEH z kołnierzem DIN 46 228/4, min.
0,28  mm²
z AEH z kołnierzem DIN 46 228/4, maks.
1  mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,25  mm²
z końcówką kablową wg DIN 46 228/1, maks.
1  mm²
Sprawdzian trzpieniowy EN 60999 a x b; ø
2,4 mm x 1,5 mm
Zaciskany przewód
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,25 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9025760000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,34 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9025770000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      0690700000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,75 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9021040000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      0463000000
Tekst referencyjny
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
17,5  A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
14,7  A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
17,1  A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
13,1  A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
320  V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
160  V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
160  V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
2,5  kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
2,5  kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
2,5  kV
odporność na zwarcia
1 x 1s z 120 A

Dane znamionowe wg CSA

Napięcie znamionowe (grupa użytkowa B / CSA)
300  V
Napięcie znamionowe (grupa użytkowa C / CSA)
50  V
Napięcie znamionowe (grupa użytkowa D / CSA)
300  V
Prąd znamionowy (grupa użytkowa B / CSA)
10  A
Prąd znamionowy (grupa użytkowa D / CSA)
10  A
przekrój przyłącza przewodu AWG, min.
AWG 16
przekrój przyłącza przewodu AWG, maks.
AWG 26

Dane znamionowe wg UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300  V
Napięcie znamionowe (grupa użytkowa C / UL 1059)
50  V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300  V
Prąd znamionowy (grupa użytkowa B / UL 1059)
10  A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10  A
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłącza przewodu AWG, maks.
AWG 16
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

opakowanie
skrzynia
Długość VPE
338  mm
Szerokość VPE
130  mm
Wysokość VPE
27  mm

Testy typu

Test wzrokowy i geometryczny
  • Standard:
    IEC 60512-1-1:2002-02
  • Test:
    kontrola wymiarowa
  • Ocena:
    sprawdzony
  • Standard:
    IEC 60512-1-2:2002-02
  • Test:
    kontrola masy
  • Ocena:
    sprawdzony
  • Standard:
    IEC 61984:2001-10 rozdział 6.2
  • Test:
    kontrola wzrokowa
  • Ocena:
    sprawdzony
Test: wytrzymałość znaczników
  • Standard:
    IEC 60068-2-70:1995-12 test Xb
  • Test:
    znacznik początku, identyfikacja typu, raster, typ materiału, znacznik daty, znacznik zatwierdzenia UL, znacznik atestu CSA
  • Ocena:
    dostępny
  • Test:
    wytrzymałość
  • Ocena:
    sprawdzony
Test: nieprawidłowe połączenie (brak możliwości wymiany)
  • Standard:
    IEC 60512-13-5:2006-02
  • Test:
    180° obrócone z elementami kodowymi
  • Ocena:
    sprawdzony
  • Test:
    180° obrócone bez elementów kodowych
  • Ocena:
    sprawdzony
  • Test:
    kontrola wzrokowa
  • Ocena:
    sprawdzony
Test: przekrój zaciskowy
  • Standard:
    IEC 60999-1:1999-11 sekcja 9.1, IEC 60947-1:2011-03 rozdział 8.2.4.5.1
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,14 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,14 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 1,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 1,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/19
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/19
  • Ocena:
    sprawdzony
Test uszkodzenia i przypadkowego poluzowania przewodników
  • Standard:
    IEC 60999-1:1999-11 rozdział 9.4 lub rozdział 8.10
  • Wymaganie:
    0,2 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,3 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,4 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U1.5
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K1.5
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/19
  • Ocena:
    sprawdzony
Test wyciągania
  • Standard:
    IEC 60999-1:1999-11 sekcja 9.5
  • Wymaganie:
    ≥10 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥20 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥40 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U1.5
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K1.5
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/19
  • Ocena:
    sprawdzony

Ważna informacja

Zgodność IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Uwagi
  • Dodatkowe warianty na specjalne zamówienie
  • Na życzenie złocone powierzchnie zestyków
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 6.0
    EC002638
    ETIM 7.0
    EC002638
    ETIM 8.0
    EC002638
    ETIM 9.0
    EC002638
    ETIM 10.0
    EC002638
    ECLASS 9.0
    27-44-03-09
    ECLASS 9.1
    27-44-03-09
    ECLASS 10.0
    27-44-03-09
    ECLASS 11.0
    27-46-02-02
    ECLASS 12.0
    27-46-02-02
    ECLASS 13.0
    27-46-02-02
    ECLASS 14.0
    27-46-02-02
    ECLASS 15.0
    27-46-02-02
