BLF 5.08HC/03/90F SN OR BX

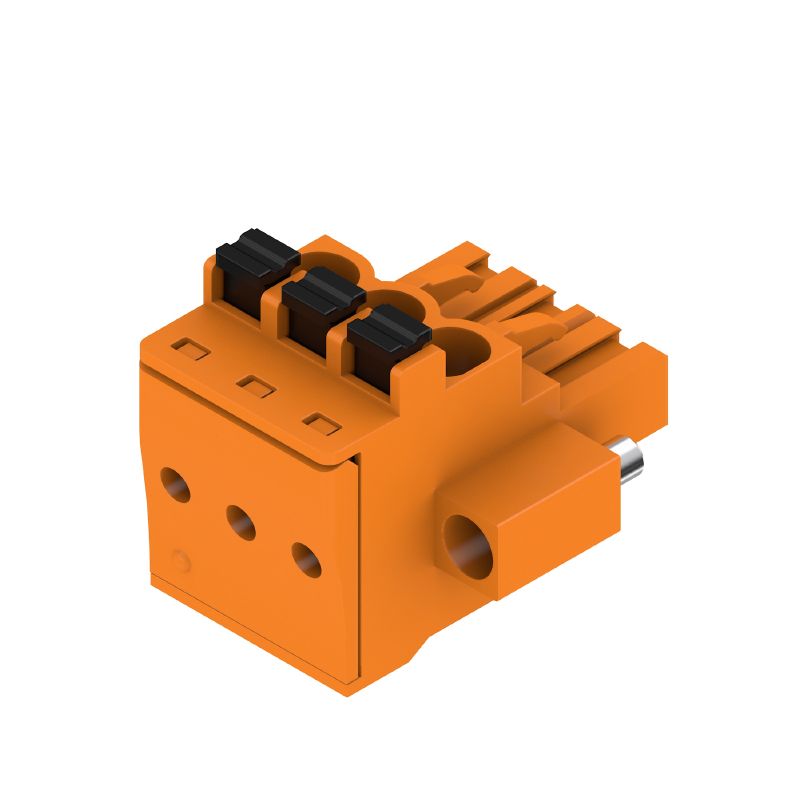

Produktillustration
BLF 5.08HC/03/90F SN OR BX
Produktillustration
BLF 5.08HC/03/90F SN OR BX
Dimensional drawing
BLF 5.08HC/03/90F SN OR BX
Graph
BLF 5.08HC/03/90F SN OR BX
Graph
BLF 5.08HC/03/90F SN OR BX
Produktfördel
Uncompromising functionality
High vibration resistance
BLF 5.08HC/03/90F SN OR BX
Produktfördel
Solid PUSH IN contact
Safe and durable
BLF 5.08HC/03/90F SN OR BX
Produktfördel
Cost-effective wiring
Quick and intuitive operation
BLF 5.08HC/03/90F SN OR BX
Produktfördel
Wide clamping range
Tool-free wire connection

BLF 5.08HC/03/90F SN OR BX

Connettore per circuito stampato, Connettore femmina, 5.08 mm, Numero di poli: 3, 90°, PUSH IN con attuatore, Campo di sezioni, max. : 3.31 mm², Box

Produkt-ID 1002100000
Ladda ner datablad Technická podpora Dokumenty ke stažení
Tillbehör 4 Är tillbehör till 18 Motdelar 29 Använda produkter 18
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Termékek környezetvédelmi megfelelősége System Parameters Dati del materiale Conduttori adatti al collegamento Névleges adatok IEC szerint Dati di dimensionamento secondo CSA Märkdata enligt UL 1059 Csomagolás 유형 테스트 중요 참고 사항 Classifications

Omologazioni

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Dati generali per l’ordinazione

Versión
Connettore per circuito stampato, Connettore femmina, 5.08 mm, Numero di poli: 3, 90°, PUSH IN con attuatore, Campo di sezioni, max. : 3.31 mm², Box
Código
1002100000
Tipo
BLF 5.08HC/03/90F SN OR BX
GTIN (EAN)
4032248694051
Cantidad
72 adet
Produktparametrar
IEC: 400 V / 24 A / 0.2 - 2.5 mm²
UL: 300 V / 18.5 A / AWG 26 - AWG 12
Förpackning
Box

Dimensioni e pesi

Profundidad
26,2 mm
Depth (inches)
1,031 inch
Altura
20,6 mm
Height (inches)
0,811 inch
Anchura
25,04 mm
Ширина (в дюймах)
0,986 inch
Peso neto
7,138 g

Termékek környezetvédelmi megfelelősége

Estado de cumplimiento de la directiva RoHS
Megfelel, kivétel nélkül
REACH SVHC
Bez SVHC powyżej 0,1 wt%
Huella de carbono del producto
  • Cradle to gate:
    0,366 kg CO2 eq.

System Parameters

Familia del producto
OMNIMATE Signal - sorozat BL/SL 5.08
Tipo de conexión
Field connection
Técnica de conexión de conductores
PUSH IN z aktuatorem
Paso en mm (P)
5,08 mm
Paso en pulgadas (P)
0,2 "
Dirección de salida de conductor
90°
Número de polos
3
L1 en mm
10,16 mm
L1 en pulgadas
0,4 "
Número de series
1
Número de filas de polos
1
Sección nominal
2,5 mm²
Touch-safe protection acc. to DIN VDE 57 106
fingersäker
Protección contra contacto según DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Skyddsklass
IP20
Resistencia de paso
≤5 mΩ
Codificable
Ja
Stripping length
10 mm
Skruvmejselklinga
0,6 x 3,5
Skruvmejselklinga Norm
DIN 5264
Stickcykler
25
Max. instickskraft/pol
7 N
Max. dragkraft/pol
5,5 N
Åtdragningsmoment
  • Momenttyp:
    Skruvfläns
  • Användningsinformation:
    • Åtdragningsmoment:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm

Dati del materiale

Materiales aislantes
PBT
Color
주황색
Colour of operational elements
black
Carta de colores (similar)
RAL 2000
Grupo de materiales aislantes
IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 200
Brännbarhetsklass enligt UL 94
V-0
Material de contacto
Cu-legering
Superficie de contacto
förtennad
Estructura de capas del contacto del conector
4...8 µm Sn varmförtent
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
-30 °C
Temperaturområde Montage, max.
100 °C

Conduttori adatti al collegamento

Sección de embornado, mín.
0,13 mm²
Sección de embornado, máx.
3,31 mm²
Sección de conexión del conductor AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 12
Rígido, mín. H05(07) V-U
0,2 mm²
Rígido, máx. H05(07) V-U
2,5 mm²
Flexible, mín. H05(07) V-K
0,2 mm²
Flexible, máx. H05(07) V-K
2,5 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0,25 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
2,5 mm²
con terminal tubular, DIN 46228 pt 1, mín.
0,25 mm²
con terminal tubular según DIN 46 228/1, máx.
2,5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,8 mm x 2,0 mm
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9025870000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9004050000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9025860000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0542500000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9019100000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0282800000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0186500000
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0635100000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      2,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9004080000
    • Avisoleringslängd:
      • nominell:
        13 mm
    • Rekommenderad ändhylsa:
      9036220000
Texto de referencia
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
24 A
Corriente nominal, número de polos máx. (Tu=20 °C)
19 A
Corriente nominal, número de polos mín. (Tu=40 °C)
21 A
Corriente nominal, número de polos máx. (Tu=40 °C)
16,5 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
400 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
320 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
4 kV
Resistencia a corrientes de corta duración
3 x 1s mit 120 A

Dati di dimensionamento secondo CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1121690
Tensión nominal (Use Group B / CSA)
300 V
Tensión nominal (Use group D / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
10 A
Intensidad nominal (Use Group D / CSA)
10 A
Sección de conexión del conductor AWG, mín.
AWG 12
Sección de conexión del conductor AWG, máx.
AWG 26
Referencia para valores de homologación
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
18,5 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Sección de conexión del conductor AWG, mín.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 12
Referencia para valores de homologación
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Csomagolás

Embalaje
Doboz
Longitud de VPE
347 mm
Anchura VPE
135 mm
Altura de VPE
32 mm

유형 테스트

Prueba: durabilidad de los marcajes
  • 표준:
    DIN EN 61984 섹션 7.3.2 / 09.02, DIN EN 60068-2-70 / 07.96에서 패턴 가져옴
  • 테스트:
    원산지 표시, 유형 식별, 피치, 재질 유형, 날짜 시계
  • 평가:
    사용 가능
  • 테스트:
    내구성
  • 평가:
    통과
Prueba: error de acoplamiento (no intercambiable)
  • Standard:
    DIN EN 61984 rozdziały 6.3 i 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.08
  • Test:
    180° obrócone z elementami kodowymi
  • Ocena:
    sprawdzony
  • Test:
    kontrola wzrokowa
  • Ocena:
    sprawdzony
Prueba: sección ajustable
  • Стандарт:
    DIN EN 60999-1, раздел 7 и 9.1/12.00, DIN EN 60947-1, раздел 8.2.4.5.1/04.08
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,2 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,2 мм²
    • Тип провода и его поперечное сечение:
      цельный 2,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 2,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
    • Тип провода и его поперечное сечение:
      AWG 14/1
    • Тип провода и его поперечное сечение:
      AWG 14/19
  • Оценивание:
    пройдено
Prueba de daños y liberación accidental de conductores
  • Standard:
    DIN EN 60999-1 section 9.4 / 12.00
  • Requirement:
    0.2 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Type of conductor and conductor cross-section:
      AWG 26/19
  • Evaluation:
    passed
  • Requirement:
    0.3 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-U0.5
    • Type of conductor and conductor cross-section:
      H05V-K0.5
  • Evaluation:
    passed
  • Requirement:
    0.7 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U2.5
    • Type of conductor and conductor cross-section:
      H07V-K2.5
  • Evaluation:
    passed
  • Requirement:
    0.9 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 12/1
    • Type of conductor and conductor cross-section:
      AWG 12/19
  • Evaluation:
    passed
Prueba de extracción
  • Standard:
    DIN EN 60999-1 avsnitt 9.5 / 12.00
  • Krav:
    ≥10 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Utvärdering:
    godkänd
  • Krav:
    ≥20 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
    • Typ av ledare och för ledararea:
      H05V-K0.5
  • Utvärdering:
    godkänd
  • Krav:
    ≥50 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U2.5
    • Typ av ledare och för ledararea:
      H07V-K2.5
  • Utvärdering:
    godkänd
  • Krav:
    ≥60 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 12/1
    • Typ av ledare och för ledararea:
      AWG 12/19
  • Utvärdering:
    godkänd

중요 참고 사항

Conformidad con IPC
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Notas
  • Dodatkowe warianty na specjalne zamówienie
  • Na życzenie złocone powierzchnie zestyków
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Symbol P na rysunkach oznacza raster
  • Kształt zaciskowy „A” to tulejek kablowych z zalecaną zaciskarką PZ 6/5.
  • Odczep probierczy można wykorzystywać tylko jako punkt pomiaru potencjału.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Classifications

    ETIM 8.0
    EC002638
    ETIM 9.0
    EC002638
    ETIM 10.0
    EC002638
    ECLASS 14.0
    27-46-02-02
    ECLASS 15.0
    27-46-02-02
