CH20M17 S PPP TYL 2083

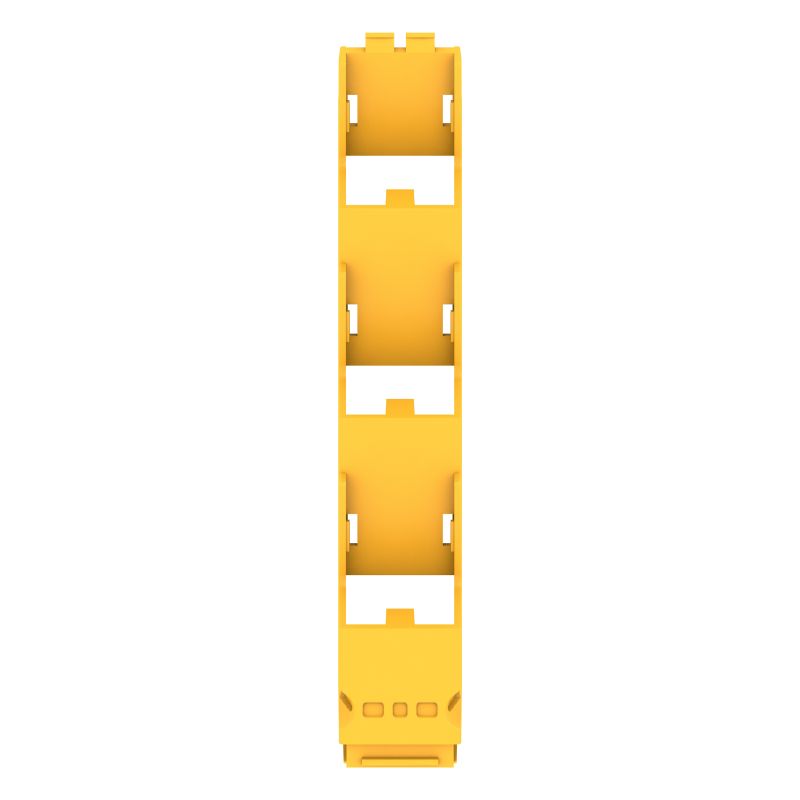

Obrázek výrobku
CH20M17 S PPP TYL 2083
Obrázek výrobku
CH20M17 S PPP TYL 2083
Obrázek výrobku
CH20M17 S PPP TYL 2083
Rozměrový výkres

CH20M17 S PPP TYL 2083

Boční prvek, OMNIMATE Kryt - řada CH20M Dopravní žlutá, Boční prvek, Šířka: 17.5 mm

ID výrobku 1395730000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 3
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Datos del material General data Właściwości komponentu Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Version
Boční prvek, OMNIMATE Kryt - řada CH20M Dopravní žlutá, Boční prvek, Šířka: 17.5 mm
Order No.
1395730000
Tipo
CH20M17 S PPP TYL 2083
GTIN (EAN)
4050118196238
Množství
12 ks

Rozměry a hmotnosti

Depth
105.5 mm
Hloubka (v palcích)
4.154 inch
Height
22.8 mm
Výška (v palcích)
0.898 inch
Width
17.5 mm
Šířka (v palcích)
0.689 inch
Čistá hmotnost
11.6 g

Teploty

Ambient temperature
-25 °C…85 °C
Gama de temperaturas de servicio
-40...120 ℃
Vlhkost
Rel. vlhkost 5–93%, Tu = 40 °C bez kondenzace

Shoda produktu s prostředím

Estado de cumplimiento de la directiva RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Datos del material

Basic material
Plastic
Comparative Tracking Index (CTI)
600 ≤ CTI
Insulating material
PA 66 GF 30
Insulating material group
I
Surface finish
neošetřené
UL 94 flammability rating
V-0

General data

Capacidad de sellado
Nem
Carta de colores (similar)
RAL 1023과 유사
Color
Traffic yellow
Tipo de protección
IP20 v instalovaném stavu

Właściwości komponentu

Cut out as preperation for functional port integrated
Nie
Number of connection levels
3
Number of poles, max.
9
Number of slots for female plugs
3
Number of ventilation openings
0

Klasifikace

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-06-02
ECLASS 15.0
27-19-06-02
