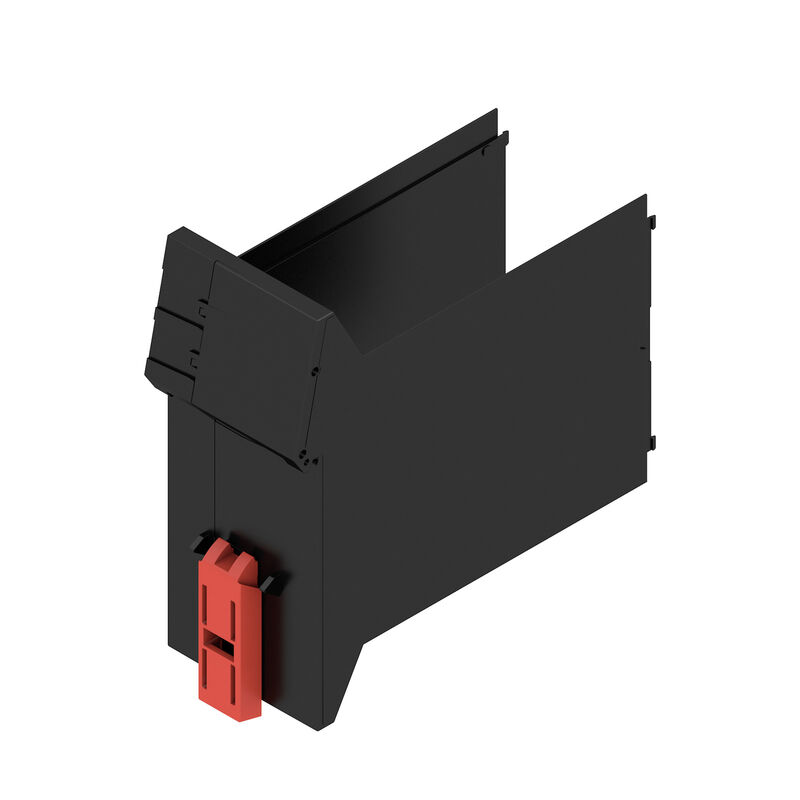

Zdjęcie produktu
CH20M45 B BK/RD 2010

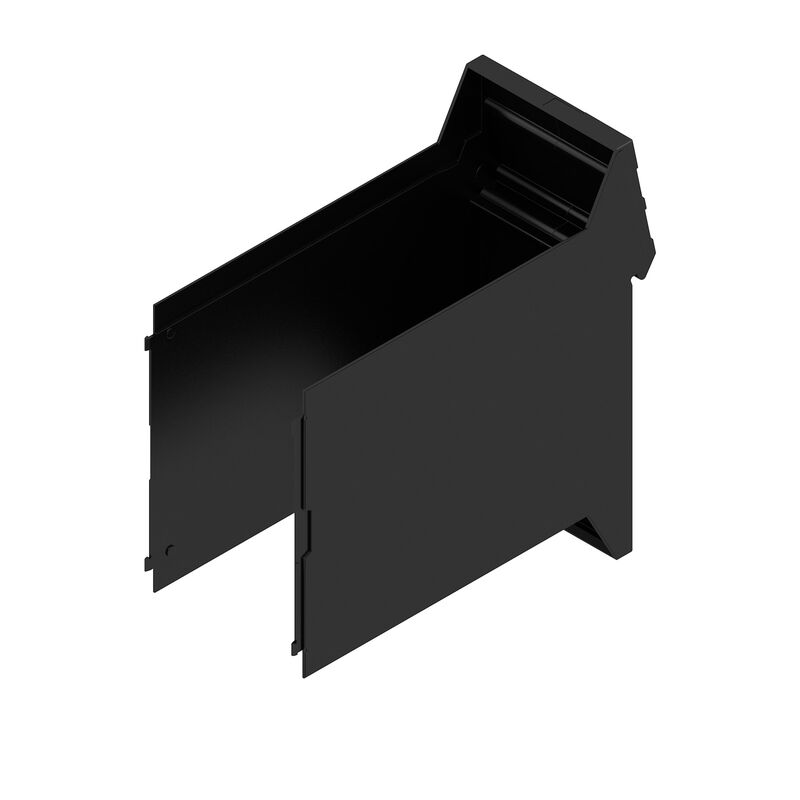

Zdjęcie produktu
CH20M45 B BK/RD 2010

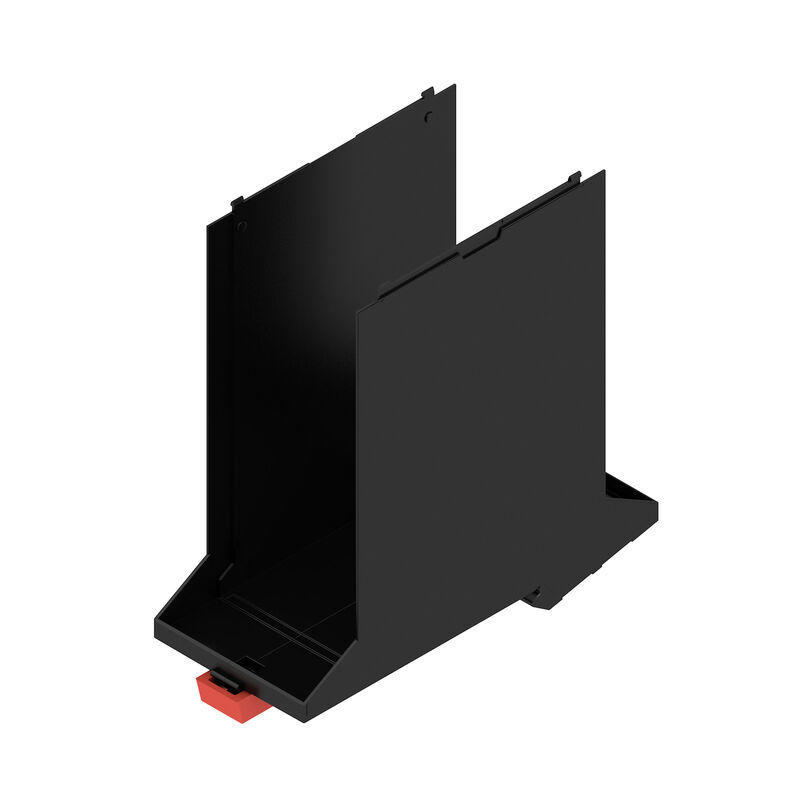

Zdjęcie produktu
Element bazowy bez wycięć funkcjonalnych w obszarze stopy zatrzaskowej
CH20M45 B BK/RD 2010
Rysunek wymiarowy

CH20M45 B BK/RD 2010

Obudowa modułowa, Obudowy OMNIMATE - seria CH20M czarny, Element bazowy, Szerokość: 45 mm

Nr. produktu 2555110000
Otwórz w konfiguratorze
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Produkty pokrewne 4
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Dane materiałowe Dane ogólne Właściwości zespołu Testy mechaniczne Testy termiczne Właściwości komponentu Projekt – wymagania IN Opcje indywidualizacji Ważna informacja Klasyfikacje

Dopuszczenia

ROHS
Zgodny

Ogólne dane zamówieniowe

Versión
Obudowa modułowa, Obudowy OMNIMATE - seria CH20M czarny, Element bazowy, Szerokość: 45 mm
Order No.
2555110000
Tipo
CH20M45 B BK/RD 2010
GTIN (EAN)
4050118565249
Ilość
6 szt.

Wymiary i masa

Profundidad
108 mm
Głębokość (cale)
4,252 inch
Altura
109,3 mm
Wysokość (cale)
4,303 inch
Anchura
45 mm
Szerokość (cale)
1,772 inch
Masa netto
32,597 g

Temperatury

Ambient temperature
-25 °C…85 °C
Operating temperature range
-40...120 ℃
Wilgotność
5 - 93% wilg. wzgl., Tu = 40°C, brak kondensacji

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Dane materiałowe

grupa materiałów izolacyjnych
I
Klasa palności wg UL 94
V-0
Materiał izolacyjny
PA 66 GF 30
Materiał podstawowy
tworzywo sztuczne
Porównywalny wskaźnik śledzenia (CTI)
600 ≤ CTI
Powierzchnia
nieobrobiony

Dane ogólne

Barwny
czarny
możliwość zalewania
Nie
Stopień ochrony
IP20 po zamontowaniu
Szyna montażowa
TS 35
Tabela kolorów (podobny)
RAL 9011

Właściwości zespołu

Liczba gniazd dla złącz żeńskich zamontowanego podzespołu, maks.
12
Liczba płytek drukowanych, maks.
2
Ilość poziomów przyłączeniowych, maks
3
Liczba biegunów, maks.
48
Wysokość komponentów na płytce drukowanej (zastosowanie 1 płytek drukowanych), maks.
38,6 mm
Wysokość komponentów na płytce drukowanej (zastosowanie 2 płytek drukowanych), maks.
34,7 mm
Rodzaj montażu płytki drukowanej
dwustronne

Testy mechaniczne

According to Standard
DIN EN 61373:1999 (udary i wibracje)
Test conditions
pięć obudów zamontowanych w rzędzie
200g dodatkowej masy na PCB
dwa PCB zamontowane
Assi testati
X
Y
Z
Test zderzeniowy
  • Ogólne wskazówki dotyczące testowania:
    Wszystkie testy mechaniczne zostały przeprowadzone na przykładowej konfiguracji lub z uwzględnieniem zależnej regulacji. Podane wyniki nie zastępują testów istotnych dla aprobaty. Są to jedynie wartości orientacyjne.
  • Kategoria testu:
    1
  • Liczba uderzeń na oś:
    3 w kierunku dodatnim i ujemnym
  • Czas trwania zderzenia:
    30 ms
  • Przyspieszenie poziome:
    30 m/s²
  • Przyspieszenie pionowe:
    30 m/s²
  • Przyspieszenie wzdłużne:
    50 m/s²
Test wibracyjny
  • Kategoria testu:
    1B
  • Czas trwania testu:
    5 godzin na oś
  • Skuteczne przyspieszenie:
    7,9 m/s²

Testy termiczne

Testy termiczne
  • Ogólne wskazówki dotyczące testowania:
    Wszystkie testy techniczne zostały przeprowadzone na przykładowej konfiguracji lub z uwzględnieniem zależnej regulacji. Podane wyniki nie zastępują testów istotnych dla aprobaty. Są to jedynie wartości orientacyjne.
  • Warunki testu:
    siedeom obudów zamontowanych w rzędzie - brak odstępu
  • Badane osie:
    poziomy
  • Temperatura otoczenia:
    55 °C
  • Rozpraszanie mocy, maks.:
    4,2 W
  • Temperatura otoczenia:
    50 °C
  • Rozpraszanie mocy, maks.:
    4,8 W
  • Temperatura otoczenia:
    40 °C
  • Rozpraszanie mocy, maks.:
    5,9 W
  • Temperatura otoczenia:
    20 °C
  • Rozpraszanie mocy, maks.:
    8,25 W

Właściwości komponentu

Number of connection levels, max.
3
클립온풋 색상
czerwony

Projekt – wymagania IN

Leiterplattenstärke
1,6 mm
Tolerance for the PCB shape
±0,1 mm
Tolerance of circuit board thickness
±0,15 mm

Opcje indywidualizacji

Alternativní barvy
Więcej na życzenie
Možná značení na míru
Tak
Proces objednávky specifický pro zákazníka
Patrz wytyczne w sekcji do pobrania
Processing possibilities
Obróbka laserowa

Ważna informacja

Product information
Obrys płytki drukowanej, strefy zastrzeżone i inne informacje dotyczące projektowania płytki drukowanej znajdują się w kategorii dotyczącej technologii połączeń i są oznaczone odpowiednimi męskimi nagłówkami w obszarze pobierania.

Klasyfikacje

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-06-01
ECLASS 15.0
27-19-06-01
