Właściwości
| Wersja | Obudowa modułowa, Obudowy OMNIMATE - seria CH20M transparentny, Osłona odwracana, Szerokość: 6.1 mm |
| Nr zam. | 1073410000 |

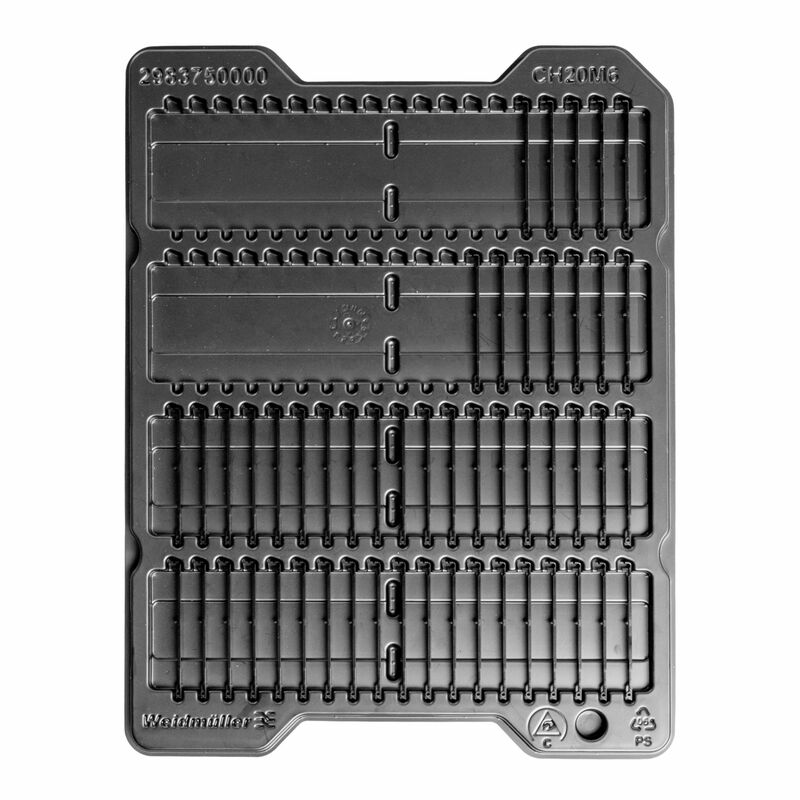

| Typ | CH20M6 C TP 8089 |
| GTIN (EAN) | 4032248831203 |
| Ilość | 50 szt. |
| Głębokość | 6,8 mm |
| Głębokość (cale) | 0,268 inch |
| Wysokość | 69,8 mm |
| Wysokość (cale) | 2,748 inch |
| Szerokość | 6,1 mm |
| Szerokość (cale) | 0,24 inch |
| Masa netto | 0,64 g |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| grupa materiałów izolacyjnych | IIIa |
| Klasa palności wg UL 94 | V-2 |
| Materiał izolacyjny | PC |
| Porównywalny wskaźnik śledzenia (CTI) | 175 ≤ CTI <400 |
| Powierzchnia | nieobrobiony |
| tworzywo | tworzywo sztuczne |
| Barwny | transparentny |
| możliwość zalewania | Nie |
| Stopień ochrony | IP20 po zamontowaniu |
| Tabela kolorów (podobny) | - |
| Mechanizm zwalniający blokadę | z możliwością plombowania |
| Możliwość zastosowania znacznika | Tak |
| Możliwość wykonania wycięć specjalnych | Nie |
| Możliwość zastosowania etykiet specjalnych | Tak |
| Proces zamówienia na życzenie klienta | Patrz wytyczne w sekcji do pobrania |
| Warianty kolorystyczne | Więcej na życzenie |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_98462) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1073410000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1073410000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-03 |
| ECLASS 14.0 | 27-19-06-03 |
| ROHS | Zgodny |
