DRL273524L

D-SERIES DRL, Przekaźniki, Liczba styków: 2, zestyk przełączny AgSnO, Znamionowe napięcie sterowania: 24 V AC, prąd trwały: 10 A, Przyłącza z portem płaskim (4,8 mm x 0,5 mm), Dostępność przycisku testowego: Nie

Nr. produktu 2765400000

Właściwości

Ogólne dane zamówieniowe

Wersja	D-SERIES DRL, Przekaźniki, Liczba styków: 2, zestyk przełączny AgSnO, Znamionowe napięcie sterowania: 24 V AC, prąd trwały: 10 A, Przyłącza z portem płaskim (4,8 mm x 0,5 mm), Dostępność przycisku testowego: Nie
Nr zam.	2765400000
Typ	DRL273524L
GTIN (EAN)	4064675076797
Ilość	20 szt.

Wymiary i masa

Głębokość	36 mm
Głębokość (cale)	1,417 inch
Wysokość	28 mm
Wysokość (cale)	1,102 inch
Szerokość	21,5 mm
Szerokość (cale)	0,846 inch
Masa netto	36,55 g

Temperatury

Temperatura magazynowania	-25 °C...55 °C
Temperatura eksploatacyjna	-25 °C...55 °C
Wilgotność	35 % do 85 % wzgl. wilgotności powietrza

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS	Zgodne, bez wyłączenia
REACH SVHC	No SVHC above 0.1 wt%

dane znamionowe UL

Nr certyfikatu (cURus)

E312083

Strona sterownicza

Znamionowe napięcie sterowania	24 V AC
Prąd znamionowy AC	54 mA
moc znamionowa	1,2 VA
Rezystancja cewki	180 Ω ± 10 %
Wskazanie statusu	Czerwona dioda LED

Strona obciążenia

znamionowe napięcie załączające	250 V AC
Ciągły prąd	10 A
max. częstotliwość załączania przy obciążeniu znamionowym	0,1 Hz
Napięcie łączeniowe AC, max.	250 V
min. moc włączalna	10 mA @ 12 V
Początkowy prąd rozruchowy	50 A / 50 ms
Obciążalność przy napięciu przemiennym (obciążenie rezystancyjne), maks.	2500 VA
Obciążalność przy napięciu stałym (obciążenie rezystancyjne), maks.	300 W @ 24 V
Opóźnienie włączenia	< 20 ms
Opóźnienie wyłączenia	< 20 ms

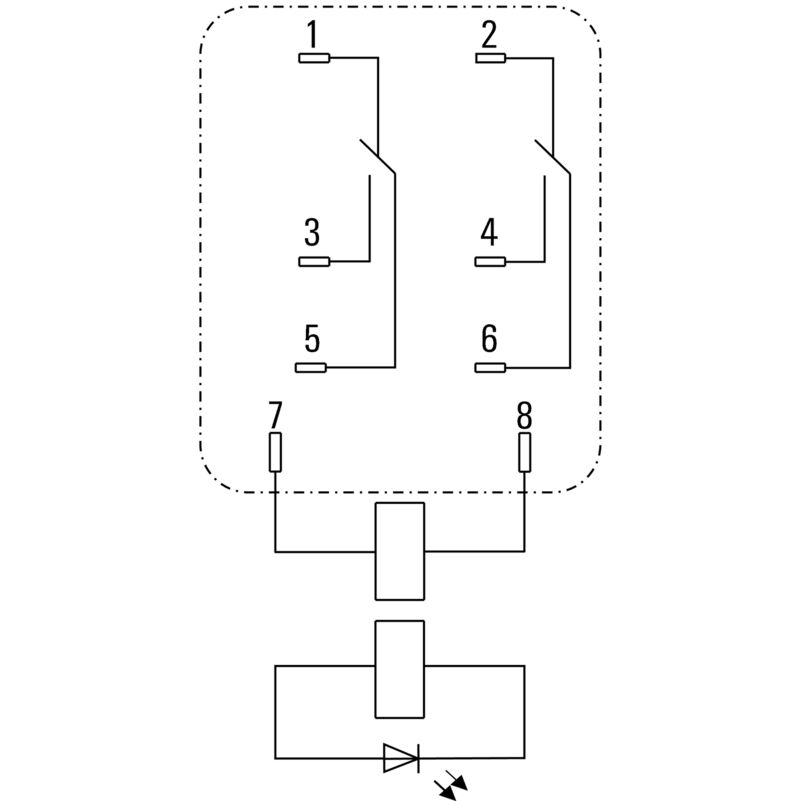

Typ zestyku	2 zestyk przełączny (AgSnO)
Żywotność mechaniczna	10 x 10⁶ połączeń

Dane ogólne

Dostępność przycisku testowego	Nie
Mechaniczny wskaźnik położenia przełącznika	Tak
Barwny	transparentny
Komponent o klasie palności UL94	Komponent: Pokrywa przekaźnika Klasa palności UL94: V-2 Komponent: Płyta bazowa przekaźnika Klasa palności UL94: V-0 Komponent: Wskaźnik stanu przekaźnika Klasa palności UL94: HB

Koordynacja izolacji

Napięcie znamionowe	250 V
Stopień zanieczyszczenia	3
Kategoria przepięciowa	III
grupa materiałów izolacyjnych	IIIa
odstęp izolacyjny powierzchniowy i powietrzny strona sterowania - strona obciążenia	≥ 4 mm
wytrzymałość napięciowa strona sterowania - strona obciążenia	2,5 kV_efekt./1 min
Wytrzymałość dielektryczna sąsiadujących styków	1,2 kV_efekt. / 1 min.
Wytrzymałość dielektryczna otwartego styku	2 kV_efekt. / 1 min
udarowe napięcie wytrzymywane	5 kV (1,2/50 µs)
Stopień ochrony	IP20

Dalsze szczegóły aprobat / norm

Nr certyfikatu (cURus)

E312083

Dane przyłączeniowe

Metoda wykonywania złącz

Przyłącza z portem płaskim (4,8 mm x 0,5 mm)

Pobieranie

Dopuszczenie/Certyfikat/Deklaracja zgodności	[EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35387)
Dane projektowe	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188374)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2765400000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2765400000)
Dokumentacja użytkownika	[FL_D-SERIES_DRL2CO_LOAD_GUIDE](https://mdcop.weidmueller.com/mediadelivery/asset/900_306134)
Katalogi	[Catalogues in PDF-format](LINK/Catalog.html)

Klasyfikacje

ETIM 6.0	EC001437
ETIM 7.0	EC001437
ETIM 8.0	EC001437
ETIM 9.0	EC001437
ECLASS 9.0	27-37-16-01
ECLASS 9.1	27-37-16-01
ECLASS 10.0	27-37-16-01
ECLASS 11.0	27-37-16-01
ECLASS 12.0	27-37-16-01
ECLASS 13.0	27-37-16-01
ECLASS 14.0	27-37-16-01
