Właściwości
| Wersja | D-SERIES DRM, Moduł przekaźnikowy, Liczba styków: 4, zestyk przełączny AgNi złocone cienkowarstwowo, Znamionowe napięcie sterowania: 24 V AC, prąd trwały: 5 A, złącze śrubowe, Dostępność przycisku testowego: Tak |
| Nr zam. | 1542530000 |
| Typ | DRMKIT 24VAC 4CO LD/PB |
| GTIN (EAN) | 4050118347265 |
| Ilość | 10 szt. |
| Głębokość | 66,8 mm |
| Głębokość (cale) | 2,63 inch |
| Wysokość | 79,9 mm |
| Wysokość (cale) | 3,146 inch |
| Szerokość | 27,2 mm |
| Szerokość (cale) | 1,071 inch |
| Masa netto | 93,35 g |
| Temperatura magazynowania | -40 °C...70 °C |
| Temperatura eksploatacyjna | -40 °C...55 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Znamionowe napięcie sterowania | 24 V AC |
| Prąd znamionowy AC |
62.4 mA (50 Hz)
52.2 mA (60 Hz) |
| moc znamionowa | 1.0...1.2VA (60HZ) |
| Rezystancja cewki | 160 Ω ± 10 % |
| Wskazanie statusu | Czerwona dioda LED |
| znamionowe napięcie załączające | 250 V AC |
| Ciągły prąd | 5 A |
| max. częstotliwość załączania przy obciążeniu znamionowym | 0,1 Hz |
| Napięcie łączeniowe AC, max. | 250 V |
| min. moc włączalna |
10 mA @ 12 V
100 mA @ 5 V |

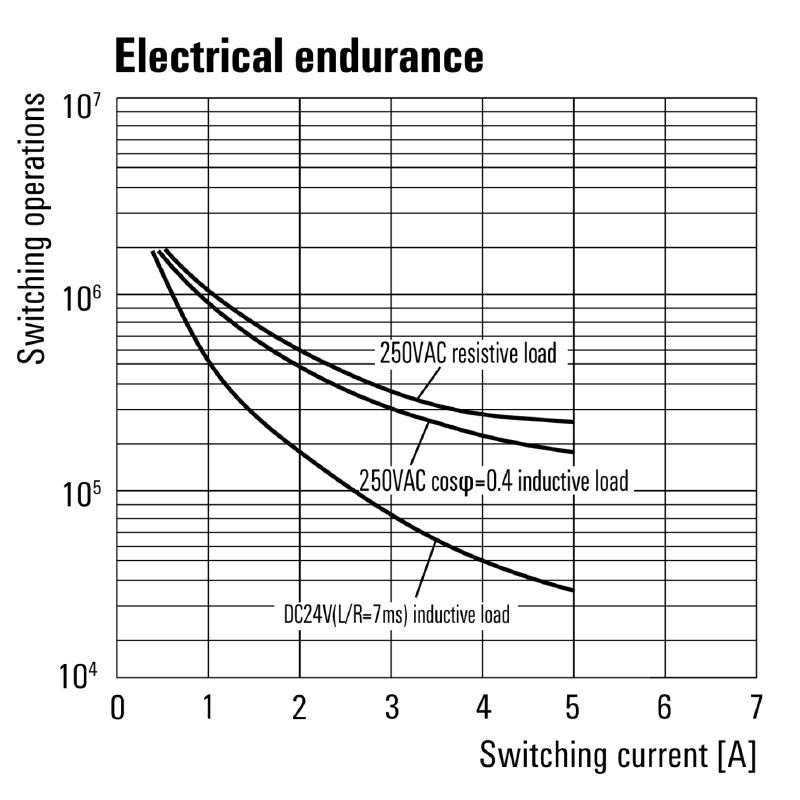

| Początkowy prąd rozruchowy | 10 A / 50 ms |
| Obciążalność przy napięciu przemiennym (obciążenie rezystancyjne), maks. | 1250 VA |
| Obciążalność przy napięciu stałym (obciążenie rezystancyjne), maks. | 120 W @ 24 V |
| Opóźnienie włączenia | <20 ms |
| Opóźnienie wyłączenia | <20 ms |
| Typ zestyku | 4 zestyk przełączny (AgNi złocone cienkowarstwowo) |
| Żywotność mechaniczna | 20 x 106 połączeń |
| Szyna | TS 35 |
| Dostępność przycisku testowego | Tak |
| Wersja przycisku testowego |
Przycisk testowy z blokadą
Przycisk testowy bez blokady |
| Mechaniczny wskaźnik położenia przełącznika | Tak |
| Barwny | czarny |
| Komponent o klasie palności UL94 |
|
| Napięcie znamionowe | 250 V |
| Stopień zanieczyszczenia | 2 |
| Kategoria przepięciowa | III |
| grupa materiałów izolacyjnych | C |
| odstęp izolacyjny powierzchniowy i powietrzny strona sterowania - strona obciążenia | ≥ 5,5 mm |
| wytrzymałość napięciowa strona sterowania - strona obciążenia | 1,8 kVefekt. / 1 min. |
| Wytrzymałość dielektryczna sąsiadujących styków | 1 kVeff / 1 min |
| Wytrzymałość dielektryczna otwartego styku | 1 kVeff / 1 min |
| udarowe napięcie wytrzymywane | 4,8 kV (1,2/50 µs) |
| Stopień ochrony | IP20 |
| Nr certyfikatu (cURus) przekaźnik | E312083 |
| Nr certyfikatu (cURus) podstawka | E312083 |
| Metoda wykonywania złącz | złącze śrubowe |
| Długość usunięcia izolacji przyłącza pomiarowego | 7 mm |
| Moment obrotowy dociągający, min. | 0,5 Nm |
| Moment obrotowy dociągający, maks. | 0,7 Nm |
| Zakres zaciskania, min. | 0,5 mm² |
| Zakres zaciskania, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, max. | 2,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 2,5 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min. | 0,5 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, max. | 1 mm² |
| Wielkość ostrza | Gr. PH1 |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35466) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54338) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1542530000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1542530000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Dopuszczenia |   |
| ROHS | Zgodny |
