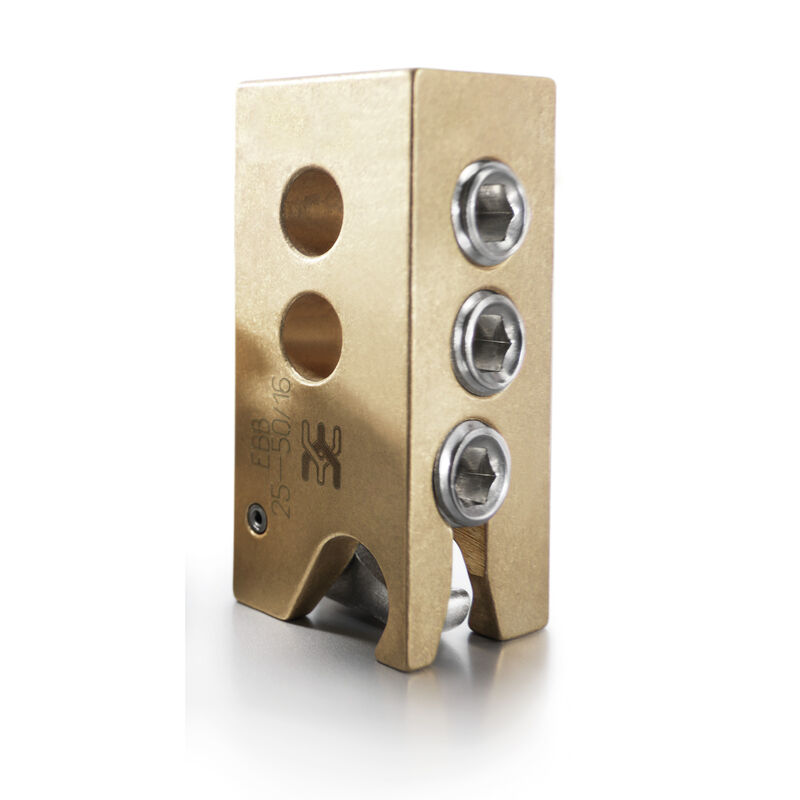

EBB 25-50/16 AM

EBB 25-50/16 AM

Zacisk rozdziału potencjału, złącze śrubowe, kolory mosiądzu, 50 mm², 0 A, liczba przyłączeń: 3, liczba poziomów: 1

Produkt-ID 2756940000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 5
Approvals Ogólne dane zamówieniowe Dimensions and weights Temperatury Zgodność produktu z wymogami środowiska naturalnego Material data parametry systemu 追加の技術データ Conduttori allacciabili (altro collegamento) Conduttori allacciabili (collegamento di dimensionamento) Dimensions 일반 Rating data UL 등급 데이터 Klasyfikacje

Approvals

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (UR)
E60693

Ogólne dane zamówieniowe

Versione
Zacisk rozdziału potencjału, złącze śrubowe, kolory mosiądzu, 50 mm², 0 A, liczba przyłączeń: 3, liczba poziomów: 1
N. d’ordine
2756940000
Tipo
EBB 25-50/16 AM
GTIN (EAN)
4064675005216
CPZ
10 Штука

Dimensions and weights

Profondità
24 mm
Głębokość (cale)
0,945 inch
Posizione verticale
54 mm
Wysokość (cale)
2,126 inch
Larghezza
20 mm
Ширина (в дюймах)
0,787 inch
Net weight
122,256 g

Temperatury

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-60 °C…85 °C
Температура при длительном использовании, мин.
-60 °C
Температура при длительном использовании, макс.
130 °C

Zgodność produktu z wymogami środowiska naturalnego

Stato conformità RoHS
Zgodne, z wyłączeniem
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
cdce83c3-e2d5-438e-931b-ad30cb93849e

Material data

Materiale di base
Brass
Colori
цвета латуни
Classe d'infiammabilità UL 94
None

parametry systemu

Piastra terminale (necessaria)
Nie
Numero di potenziali
1
Количество уровней
1
Количество контактных гнезд на уровень
2
Piani ponticellati internamente
Нет
Collegamento PE
Да
Guida equipaggiata
TS 35
Funzione PE
Yes

追加の技術データ

Esecuzione a prova di esplosione
아니요
Tipo di montaggio
when screwed in

Conduttori allacciabili (altro collegamento)

Campo di serraggio, altro collegamento, max.
16 mm²
Campo di serraggio, altro collegamento, min.
6 mm²
Tipo di collegamento, ulteriore collegamento
Screw connection

Conduttori allacciabili (collegamento di dimensionamento)

Campo di sezioni, max.
50 mm²
Campo di sezioni, min.
10 mm²
Coppia di serraggio, min.
5 Nm
Direzione di collegamento
laterale
Lunghezza di spellatura
20 mm
Numero di collegamenti
3
Sezione di collegamento cavo AWG, max.
AWG 1
Sezione di collegamento cavo AWG, min.
AWG 8
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
16 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
10 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
16 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
10 mm²
Sezione di collegamento cavo, flessibile, max.
50 mm²
Sezione di collegamento cavo, flessibile, min.
10 mm²
Sezione di collegamento cavo, nucleo rigido, max.
50 mm²
Sezione di collegamento cavo, nucleo rigido, min.
10 mm²
Sezione di collegamento, semirigida, max.
50 mm²
Sezione di collegamento, semirigida, min.
10 mm²
Tipo di collegamento
Screw connection
Tipo di collegamento 2
Screw connection
Vite di serraggio
M 10

Dimensions

Fixing dimension
6 mm

일반

Guida equipaggiata
TS 35
Norme
IEC 60947-7-2
Sezione di collegamento cavo AWG, max.
AWG 1
Sezione di collegamento cavo AWG, min.
AWG 8

Rating data

Sezione di dimensionamento
50 mm²
Corrente nominale
0 A
Norme
IEC 60947-7-2
Pollution severity
3

UL 등급 데이터

Grandezza conduttore Factory wiring max (UR)
6 AWG
Grandezza conduttore Factory wiring min (UR)
10 AWG
Grandezza conduttore Field wiring max (UR)
6 AWG
Grandezza conduttore Field wiring min (UR)
10 AWG
N° certificato (UR)
E60693

Klasyfikacje

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
