Właściwości

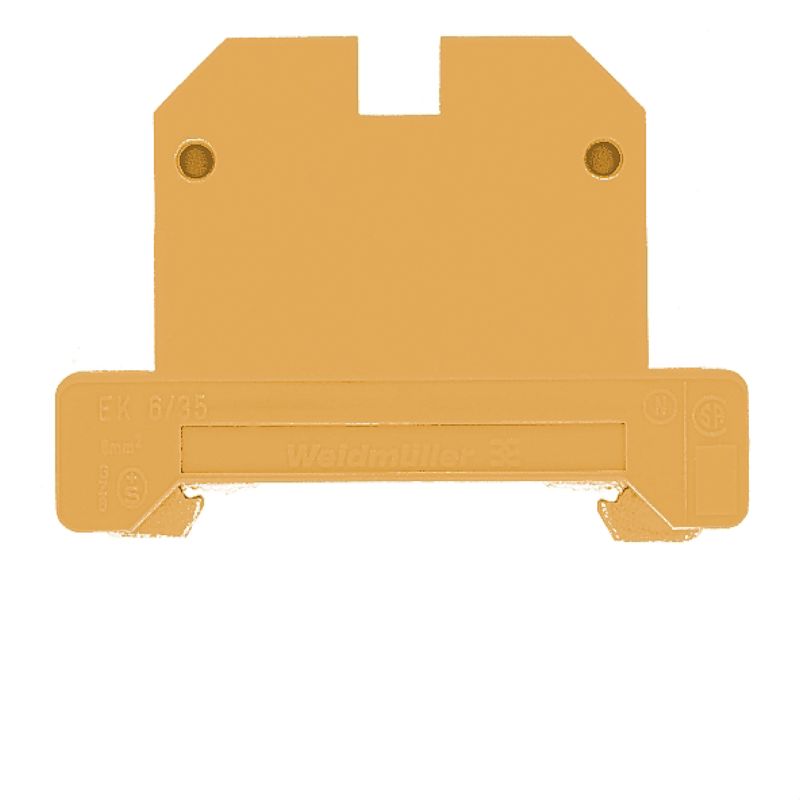

| Wersja | Zacisk PE, złącze śrubowe, żółty, zielony, 6 mm², 800 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35, V-2, PA 66 |
| Nr zam. | 0661260000 |
| Typ | EK 6/35 |
| GTIN (EAN) | 4008190096588 |
| Ilość | 50 szt. |
| Status dostawy | W przyszłości ten artykuł nie będzie już dostępny. |
| Dostępne do | 31.07.2023 |
| Produkt alternatywny | [1010200000](~/p/1010200000) |
| Głębokość | 44 mm |
| Głębokość (cale) | 1,732 inch |
| Wysokość | 56,5 mm |
| Wysokość (cale) | 2,224 inch |
| Szerokość | 8 mm |
| Szerokość (cale) | 0,315 inch |
| Masa netto | 24,33 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -50 °C |
| długotrwała temperatura użytkowa, maks. | 100 °C |
| REACH SVHC | / |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| tworzywo | PA 66 |
| Barwny |
żółty
zielony |
| Klasa palności wg UL 94 | V-2 |
| Wykonanie |
Złącze śrubowe
Z przyłączem PE zamknięte |
| niezbędna płyta zamykająca | Nie |
| Liczba potencjałów | 1 |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 2 |
| Liczba potencjałów w rzędzie | 1 |
| poziomy wewnętrznie zmostkowane | Nie |
| Przyłącze PE | Tak |
| Szyna | TS 35 |
| Funkcja N | Nie |
| Funkcja PE | Tak |
| Funkcja PEN | Nie |
| liczba identycznych złączy | 1 |
| otwarte strony | zamknięta |
| rodzaj montażu | przykręcany |
| wersja przetestowana pod kątem eksplozji | Nie |
| przekrój przyłącza przewodu, cienkodrutowe z końcówką kablową DIN 46228/1, dalsze przyłącze, maks. | 6 mm² |
| Długość odizolowania | 12 mm |
| kierunek podłączenia | z boku |
| liczba przyłączeń | 2 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 6 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 1,5 mm² |
| Moment obrotowy dociągający, maks. | 1,6 Nm |
| Moment obrotowy dociągający, min. | 0,8 Nm |
| przekrój przyłącza przewodu AWG, min. | AWG 20 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 6 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 10 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 10 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 8 |
| Rodzaj przyłącza | złącze śrubowe |
| sprawdzian trzpieniowy wg 60 947-1 | A5 |
| Wielkość ostrza | 4,0 x 0,8 mm |
| Zakres zaciskania, maks. | 10 mm² |
| Zakres zaciskania, min. | 0,5 mm² |
| śruba dociskowa | M 3,5 |
| Maks. przekrój przewodu (CSA) | 8 AWG |
| Min. przekrój przewodu (CSA) | 26 AWG |
| Nr certyfikatu (CSA) | 12400-234 |
| Normy | IEC 60947-7-2 |
| przekrój przyłącza przewodu AWG, min. | AWG 20 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 8 |
| Szyna | TS 35 |
| Krótkotrwały prąd pomiarowy | 720 A (6 mm²) |
| Śruba środkowa przy zaciskach PE | M 3 |
| Zakres momentu dokręcającego śruby mocującej | 0,5...1,0 Nm |
| Funkcja PEN | Nie |
| Przekrój pomiarowy | 6 mm² |
| napięcie znamionowe do złącza sąsiedniego | 800 V |
| Normy | IEC 60947-7-2 |
| Rezystancja objętościowa wg IEC 60947-7-x | 0,78 mΩ |
| znamionowe napięcie udarowe do złącza sąsiedniego | 8 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 1,31 W |
| Stopień zanieczyszczenia | 3 |
| Nr certyfikatu (UR) | E60693 |
| Wielkość przewodu Factory wiring max (UR) | 8 AWG |
| Wielkość przewodu Factory wiring min (UR) | 26 AWG |
| Wielkość przewodu Field wiring max (UR) | 8 AWG |
| Wielkość przewodu Field wiring min (UR) | 22 AWG |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89280)
[CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89282) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36699) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59251) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0661260000) |
| Powiadomienie o zmianie produktu | [20211111 Color Change of AKE and EK terminals](https://mdcop.weidmueller.com/mediadelivery/asset/900_245992) |
| Dokumentacja użytkownika | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 9.0 | 27-14-11-41 |
| ECLASS 9.1 | 27-14-11-41 |
| ECLASS 10.0 | 27-14-11-41 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-03 |
| ECLASS 14.0 | 27-25-01-03 |
| Dopuszczenia |     |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (UR) | E60693 |
