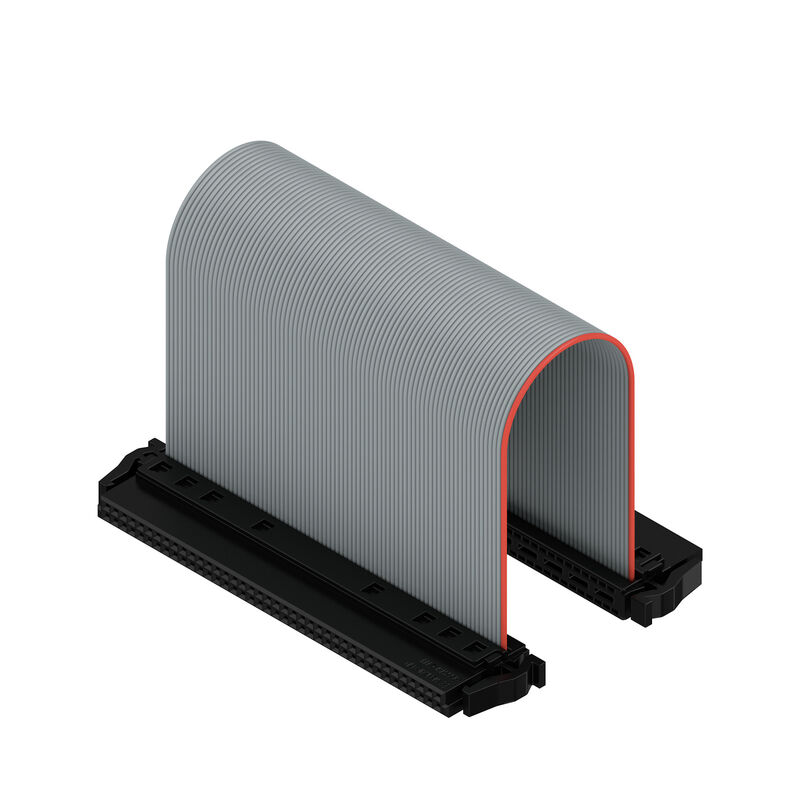

FC10 PN/80A S1 B BX
Produktillustration

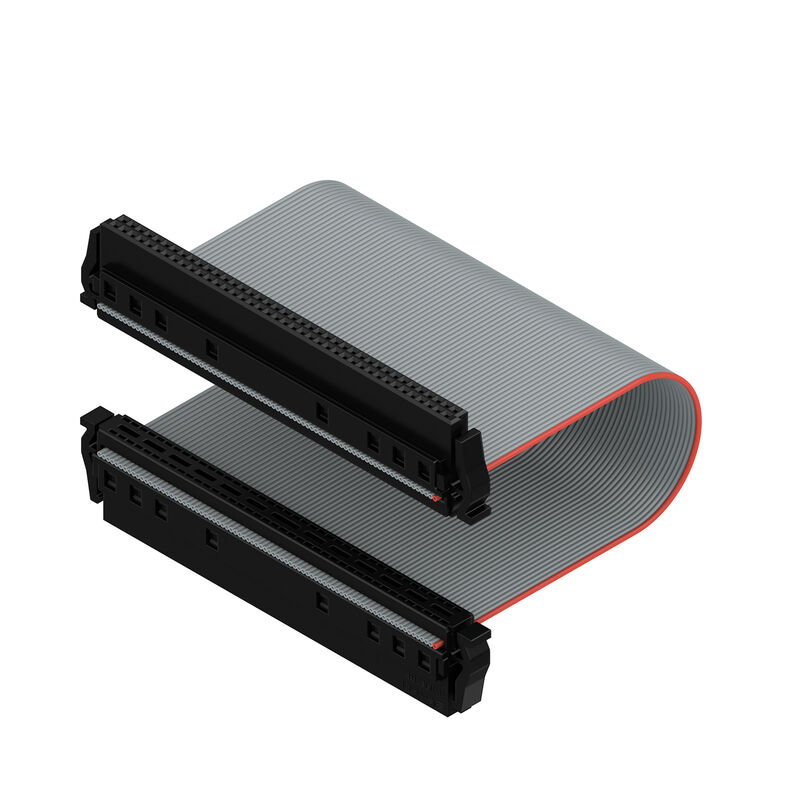

FC10 PN/80A S1 B BX
Produktillustration
FC10 PN/80A S1 B BX
FC10 PN/80A S1 B BX
FC10 PN/80A S1 B BX

FC10 PN/80A S1 B BX

Denna produkt är snart inte tillgänglig längre.

Sista orderdatum: /Date(1798671600000)/

Kretskortsstickanslutning, Hylsstickpropp, Delning i mm (P): 1.27 mm, Antal poler: 80, Box

Produkt-ID 2827360000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 27
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemvärden Materialdata Anslutningsbara ledare Märkdata enligt IEC Packaging Viktig hänvisningstext Klassificeringar

Godkännanden

ROHS
Uppfyllelse

Allmänna beställningsdata

Utförande
Kretskortsstickanslutning, Hylsstickpropp, Delning i mm (P): 1.27 mm, Antal poler: 80, Box
Art.nr.
2827360000
Typ
FC10 PN/80A S1 B BX
GTIN (EAN)
4064675363965
Förp.
10 items
Produktparametrar
IEC: / 1.9 A
UL:
Förpackning
Box
Leveransstatus
Denna artikel kommer inte längre att finnas i framtiden.
Sista orderdatum
/Date(1798671600000)/

Mått och vikter

Längd
12,2 mm
Bygglängd (tum)
0,48 inch
Nettovikt
16,4 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Systemvärden

Produktfamilj
OMNIMATE-signal - Board-to-Board
Anslutningstyp
IDC-anslutning
Ledaranslutningsteknik
IDC-plint
Kabellängd
100 mm
Delning i mm (P)
1,27 mm
Delning i tum (P)
0,05 "
Ledarutgångsriktning
90°/270°
Antal poler
80
Antal rader
2
Polradstal
2
Skyddsklass
IP20
Genomgångsmotstånd (6)
<25 mΩ
Cykly zapojování
500
Zásuvná síla / pól, max.
0,6 N
Tažná síla / pól, max.
0,6 N

Materialdata

Isoleringsmaterial
LCP
Färgkod
grå
Färgtabell (jämförbar)
RAL 7035
Isolationsmotstånd
≥ 20 MΩ
Moisture Level (MSL)
1
Brännbarhetsklass enligt UL 94
V-0
Kontaktgrundmaterial
Kopparlegering
Kontaktmaterial
Cu-legering
Kontaktyta
Ni/Au
Skiktstruktur för stiftkontakten
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Storage temperature, min.
−40 °C
Temperatura de almacenamiento, max.
70 °C
Température de fonctionnement , min.
−20 °C
Température de fonctionnement , max.
105 °C

Anslutningsbara ledare

Ledardiameter, AWG, min.
AWG 30/1, 30/7
Ledardiameter, AWG, max
AWG 30/1, 30/7

Märkdata enligt IEC

Märkström, min. antal poler (Tu=20°C)
1,9 A
Märkström, max. antal poler (Tu=40°C)
1,65 A
Krypsträcka, min.
0,4 mm
Luftsträcka, min.
0,4 mm

Packaging

Förpackning
Box
VPE-längd
155 mm
VPE-bredd
64 mm
VPE-höjd
38 mm

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.

Klassificeringar

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
