Właściwości

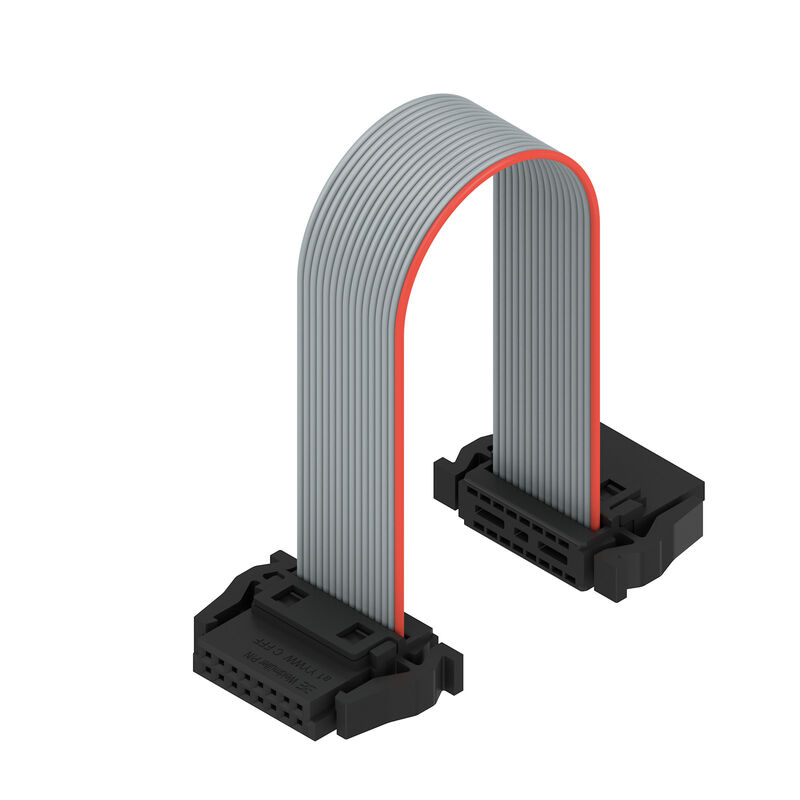

| Wersja | Złącze wtykowe do druku, wtyk żeński, Raster w mm (P): 1.27 mm, Liczba biegunów: 16, skrzynia |
| Nr zam. | 2826970000 |
| Typ | FC10 TN/16A S1 B BX |
| GTIN (EAN) | 4064675363576 |
| Ilość | 10 szt. |
| parametry produktu |
IEC: / 1.9 A UL: |
| opakowanie | skrzynia |
| Masa netto | 3,9 g |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Rodzina produktów | Sygnał OMNIMATE - płytka do płytki |
| Rodzaj przyłącza | Złącze płytka-kabel (IDC) |
| Metoda wykonywania złącz | Zacisk IDC |
| Długość kabla | 100 mm |
| Raster w mm (P) | 1,27 mm |
| Raster w calach (P) | 0,05 " |
| Kierunek odejścia przewodu | 90°/270° |
| Liczba biegunów | 16 |
| Liczba rzędów | 2 |
| liczba rzędów z biegunami | 2 |
| Stopień ochrony | IP20 |
| Rezystancja skrośna | <25 mΩ |
| Cykle wpinania | 500 |
| Siła wtykania/biegun, maks. | 0,6 N |
| Siła ciągnięcia / biegun, maks. | 0,6 N |
| Materiał izolacyjny | LCP |
| Barwny | szary |
| Tabela kolorów (podobny) | RAL 7035 |
| Wytrzymałość izolacji | ≥ 20 MΩ |
| Moisture Level (MSL) | 1 |
| Klasa palności wg UL 94 | V-0 |
| podstawowy materiał styku | stop miedzi |
| Materiał styków | Stop Cu |
| Powierzchnia styku | Ni/Au |
| Struktura warstwowa wtyku | ≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au |
| Temperatura magazynowania, min. | -40 °C |
| Temperatura magazynowania, max. | 70 °C |
| Temperatura pracy, min. | -40 °C |
| Temperatura pracy, max. | 125 °C |
| przekrój przyłącza przewodu AWG, min. | AWG 30/1, 30/7 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 30/1, 30/7 |
| Prąd znamionowy, min. liczba biegunów (Tu=20°C) | 1,9 A |
| Odstęp izolacyjny po izolacji, min. | 0,4 mm |
| Odstęp izolacyjny powietrzny, min. | 0,4 mm |
| opakowanie | skrzynia |
| Długość VPE | 155 mm |
| Szerokość VPE | 64 mm |
| Wysokość VPE | 38 mm |
| Zgodność IPC | Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów. |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_305062) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2826970000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | Zgodny |
