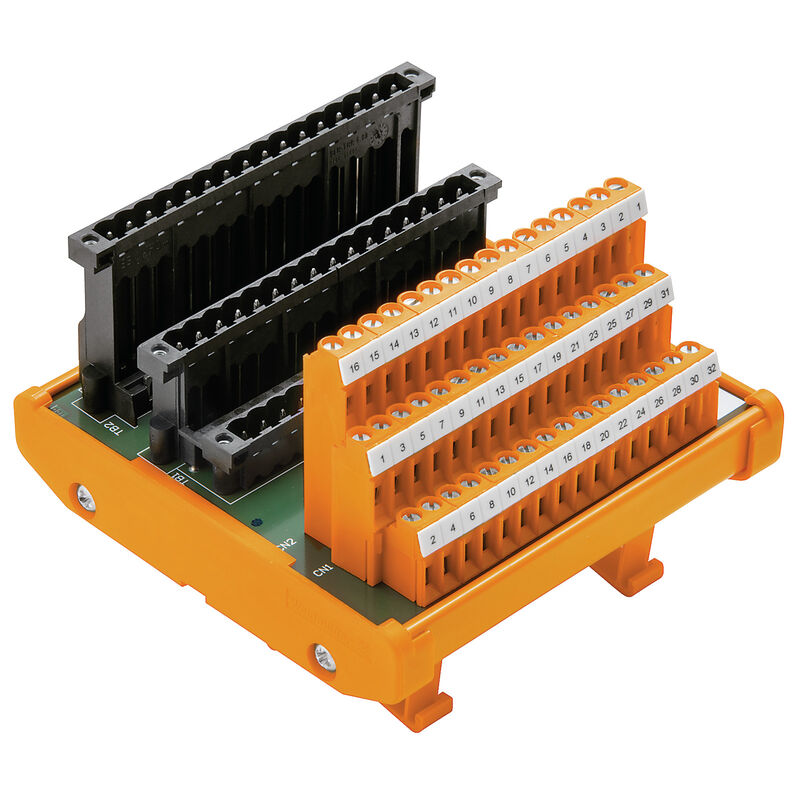

FTA-C300-16DAI-SH-S

FTA-C300-16DAI-SH-S

Gränssnitt, RS, 1-tråd, Skruvanslutning

Produkt-ID 1415220000
Ladda ner datablad Nedladdningar av produkter
Använda produkter 7
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Märkdata UL Allmänna uppgifter Anslutningsdata Märkdata Isolationskoordinater (EN50178) Anslutningsfält Anslutning försörjning Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E141197

Allmänna beställningsdata

Utförande
Gränssnitt, RS, 1-tråd, Skruvanslutning
Art.nr.
1415220000
Typ
FTA-C300-16DAI-SH-S
GTIN (EAN)
4050118215984
Qty.
1 items

Mått och vikter

Djup
85 mm
Byggdjup (tum)
3,346 inch
Höjd
109 mm
Bygghöjd (tum)
4,291 inch
Bredd
105 mm
Byggbredd (tum)
4,134 inch
Nettovikt
328 g

Temperaturer

Lagertemperatur
-40...60 °C
Drifttemperatur
-25...50 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
2e4a427f-c282-4ebf-8ee2-8af7c9348f4e

Märkdata UL

Drifttemperatur UL, max
25 °C
Drifttemperatur UL, min.
0 °C
Märkström IN
1 A
Märkspänning UN
142 V

Allmänna uppgifter

Lysdiod statusvisning per kanal
Nej
Desconexión por canal
Nej
Voltage point of measurement
Nej
Strömmätning kontrollpunkter
Nej
Typ av kontrollpunkt
Nej
Kontaktor
No
Säkring per kanal
Nej
Försörjningsspänning lysdiodstatus
Nej
Spänningsförsörjningssäkring
Nej

Anslutningsdata

Anslutning (fältsida)
LP3R 5.08mm
Anslutning (styrsida)
SLDV-THR 5.08
Antal poler (styrningssida)
48-polig hona
Ledningsdragningssystem
1-tråd
Skyddsledaranslutning
M4 round terminal

Märkdata

Driftsspänning
100 V AC / 150 V DC / ±10%
Maximal ström per kanal
1,5 A

Isolationskoordinater (EN50178)

Motsvarande
DIN EN 50178
Märkspänning
≤ 50 V DC
Överspänningskategori
II
Nedsmutsningsgrad
2
Impulsspänningskontroll
1 kV
Isolationskontroll spänning AC
0,6 kV

Anslutningsfält

Avisoleringslängd
6 mm
Fast, max. H05(07) V-K
6 mm²
Fast, min. H05(07) V-U
0,5 mm²
Flexibel med hylsa, max.
2,5 mm²
Flexibel med hylsa, min.
0,5 mm²
Flexibel, max. H05(07) V-K
4 mm²
Flexibel, min. H05(07) V-K
0,5 mm²
Hylsa med plastkrage max
2,5 mm²
Klämområde, max.
6 mm²
Klämområde, min.
0,13 mm²
Ledardiameter, AWG , max.
AWG 12
Type of connection
Skruvanslutning
Åtdragningsmoment max.
0,6 Nm
Åtdragningsmoment min.
0,5 Nm
Мин. сечение провода, AWG
AWG 26

Anslutning försörjning

Typ av anslutning
Skruvanslutning
Klämområde min.
0,13 mm²
Klämområde max.
6 mm²
Fast, min. H05(07) V-U
0,5 mm²
Fast, max. H05(07) V-K
6 mm²
Flexibel, min. H05(07) V-K
0,5 mm²
Flexibel, max. H05(07) V-K
4 mm²
Flexibel med hylsa, max.
2,5 mm²
Flexibel med hylsa, min.
2,5 mm²
Hylsa med plastkrage, max.
0,5 mm²
Ledardiameter, AWG , min.
AWG 12
Ledardiameter, AWG , max.
AWG 26
Åtdragningsmoment min.
0,5 Nm
Åtdragningsmoment max.
0,6 Nm
Avisoleringslängd
6 mm

Klassificeringar

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
