Właściwości

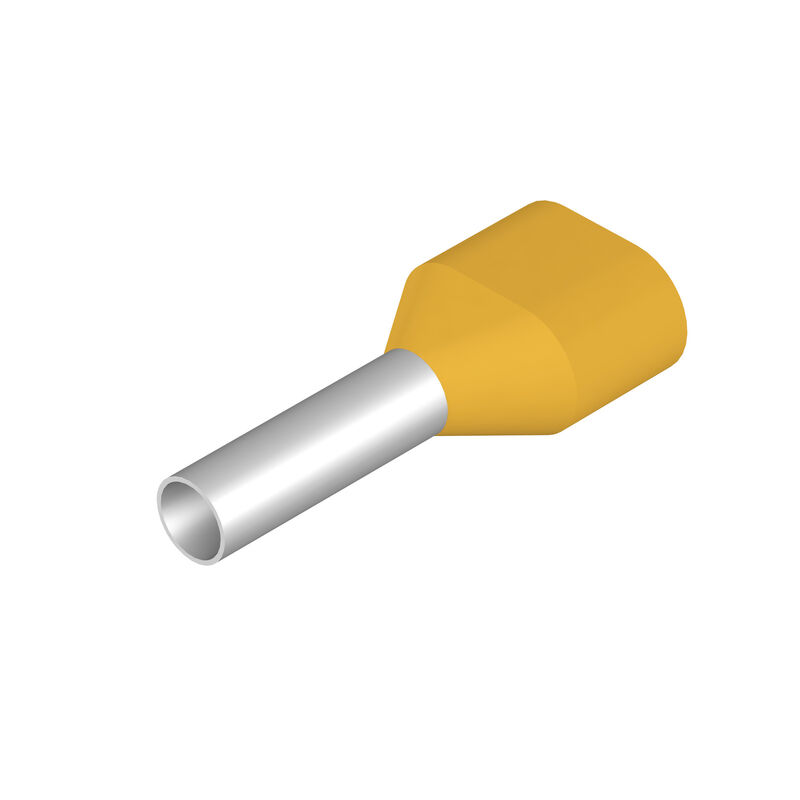

| Wersja | Gilza na żyłę, Podwójna końcówka tulejkowa, 12 mm, 8 mm, żółty |
| Nr zam. | 9018690000 |
| Typ | H1,0/15S ZH GE |
| GTIN (EAN) | 4032248017720 |
| Ilość | 500 szt. |
| opakowanie | luzem |
| Masa netto | 0,158 g |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Opis artykułu | bliźniacza tulejka kablowa, kolor żółty |
| Wykonanie | Podwójna końcówka tulejkowa |
| Długość odizolowania | 12 mm |
| długość powierzchni styku (L2) | 8 mm |
| Grubość kołnierza plastikowego (S2) | 0,3 mm |
| Grubość tulejki metalowej (S1) | 0,15 mm |
| kod koloru | Weidmueller |
| L1 in mm | 15 mm |
| Przekrój przyłącza przewodu | 1 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 17 |
| szerokość kołnierza (B) | 3,6 mm |
| wysokość kołnierza (A) | 6,5 mm |
| średnica powierzchni styku (D1) | 2,3 mm |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55349) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9018690000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9018690000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=9018690000&norm=0) |
| Dokumentacja użytkownika |
[Technical information - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_106826)
[Technical information - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_106827) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000005 |
| ETIM 7.0 | EC000005 |
| ETIM 8.0 | EC000005 |
| ETIM 9.0 | EC000005 |
| ECLASS 9.0 | 27-40-02-01 |
| ECLASS 9.1 | 27-40-02-01 |
| ECLASS 10.0 | 27-40-02-01 |
| ECLASS 11.0 | 27-40-02-01 |
| ECLASS 12.0 | 27-40-02-01 |
| ECLASS 13.0 | 27-40-02-01 |
| ECLASS 14.0 | 27-40-02-01 |
| ROHS | Zgodny |
