obudowa HDC, Rozmiar instalacji: 1, Stopień ochrony: IP65 (po podłączeniu), Obudowa panelowa, Zatrzask mocujący boczny u dołu, standard, Wymiary wlotów kablowych: M 20

Nr. produktu 3161290000
Pobierz kartę katalogową Pobieranie produktów
Akcesoria 2 Produkty pokrewne 2
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego wymiary Dane ogólne wersja Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)

Ogólne dane zamówieniowe

Wersja
obudowa HDC, Rozmiar instalacji: 1, Stopień ochrony: IP65 (po podłączeniu), Obudowa panelowa, Zatrzask mocujący boczny u dołu, standard, Wymiary wlotów kablowych: M 20
Nr zam.
3161290000
Typ
HDC 04A ASWLU 1M20G CS
GTIN (EAN)
4099987786089
Ilość
1 szt.

Wymiary i masa

Głębokość
26 mm
Głębokość (cale)
1,024 inch
Wysokość
53 mm
Wysokość (cale)
2,087 inch
Szerokość
37 mm
Szerokość (cale)
1,457 inch
Wymiar mocowania szerokość
30 mm
Masa netto
34,6 g

Temperatury

Temperatura graniczna
-40 °C ... 125 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

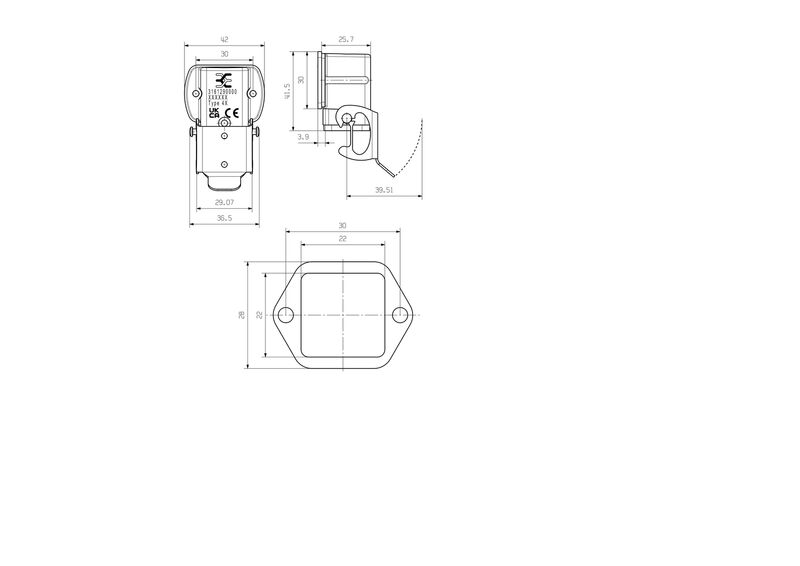

wymiary

długość obudowy
42 mm
odstęp otworów długość A2
30 mm
szerokość cokołu C1
42 mm
szerokość obudowy C
25 mm
wpust kablowy
kątowa
wysokość cokołu B1
3 mm
wysokość obudowy B
26 mm

Dane ogólne

moment dokręcający
0,5 Nm
Obudowy EMC
Nie
Podstawowy materiał obudowy
odlew ciśnieniowy aluminiowy
Powierzchnia
lakier proszkowy
Stopień ochrony
IP65 (po podłączeniu)
tworzywo element ryglujący
stal nierdzewna

wersja

BG
1
część górna/część dolna/wieko
część dolna
Forma konstrukcyjna
standard
kolor (RAL)
RAL 7035
liczba wpustów kablowych z boku
1
moment dokręcający
0,5 Nm
Odpowiednie do ModuPlug®
Nie
Osłona
bez pokrywy
Rozmiar instalacji
1
Typ
Dobudowa (przeprowadzenie)
uszczelka
NBR
wersja obudowy
Obudowa panelowa
wersja pałąka
Zacisk mocujący boczny
wersja systemu zamykania
Zatrzask mocujący boczny u dołu
wpust kablowy
kątowa
Wymiary wlotów kablowych
M 20

Klasyfikacje

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
