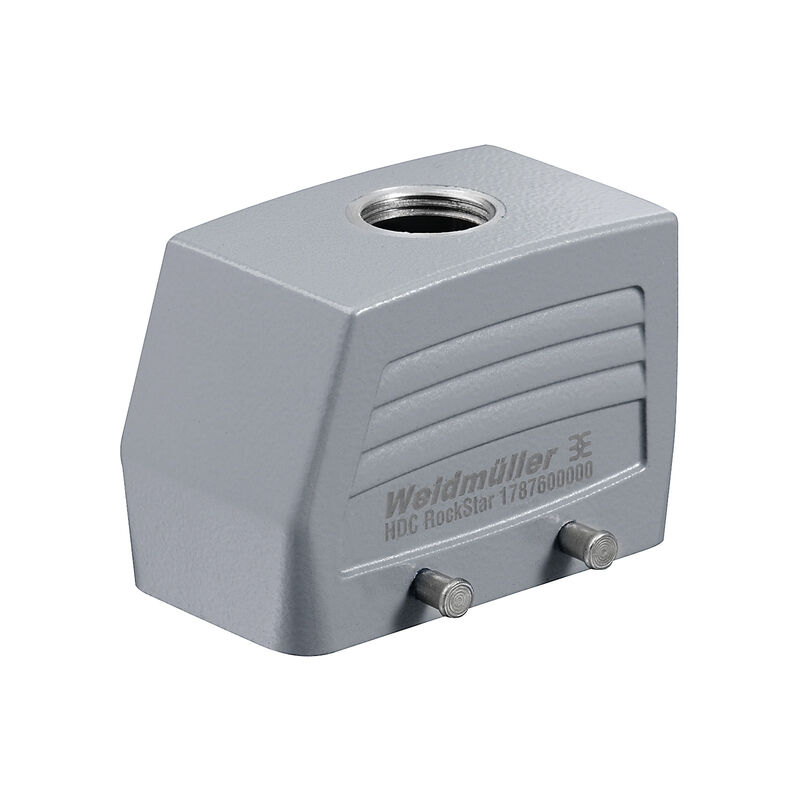

HDC 10B TOBU 1M20G
HDC 10B TOBU 1M20G

HDC 10B TOBU 1M20G

HDC - Custodie, Dimensioni di installazione: 4, Grado di protezione: IP65, in stato collegato, Entrata cavo dall'alto, Custodia connettore, Gancio trasversale in basso, Standard, Dimensione entrate cavi: M 20

№ продукта 1787600000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 1 Является принадлежностью 14 Связанные продукты 10
Approvals Dati generali per l’ordinazione Dimensioni e pesi Температуры Zgodność produktu z wymogami środowiska naturalnego Габаритные размеры Общие данные Исполнение Классификации

Approvals

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E92202

Dati generali per l’ordinazione

Версия
HDC - Custodie, Dimensioni di installazione: 4, Grado di protezione: IP65, in stato collegato, Entrata cavo dall'alto, Custodia connettore, Gancio trasversale in basso, Standard, Dimensione entrate cavi: M 20
Заказ №
1787600000
Тип
HDC 10B TOBU 1M20G
GTIN (EAN)
4032248204946
Кол.
1 Штука

Dimensioni e pesi

Глубина
73 mm
Byggdjup (tum)
2,874 inch
Высота
52 mm
Высота (в дюймах)
2,047 inch
Ширина
58,5 mm
Ширина (в дюймах)
2,303 inch
Масса нетто
142 g

Температуры

Предельная температура
-40 °C ... 125 °C

Zgodność produktu z wymogami środowiska naturalnego

Состояние соответствия RoHS
Zgodne, bez wyłączenia
REACH SVHC
Нет SVHC выше 0,1 wt%
Химическая стойкость
  • Вещество:
    Ацетон
  • Химическая устойчивость:
    Условная стойкость
  • Вещество:
    Масло для сверления
  • Химическая устойчивость:
    Стойкость
  • Вещество:
    Дизельное топливо
  • Химическая устойчивость:
    Стойкость
  • Вещество:
    Этиловый спирт
  • Химическая устойчивость:
    Стойкость
  • Вещество:
    Трансмиссионное масло
  • Химическая устойчивость:
    Стойкость
  • Вещество:
    Гидравлическое масло
  • Химическая устойчивость:
    Стойкость
  • Вещество:
    Хладагент
  • Химическая устойчивость:
    Стойкость
  • Вещество:
    Бензин
  • Химическая устойчивость:
    Стойкость
  • Вещество:
    Отпотевшее масло
  • Химическая устойчивость:
    Стойкость
  • Вещество:
    Высокосортный бензин
  • Химическая устойчивость:
    Условная стойкость
  • Вещество:
    Вода
  • Химическая устойчивость:
    Стойкость
  • Вещество:
    УФ
  • Химическая устойчивость:
    Нестабильность
  • Вещество:
    Озон
  • Химическая устойчивость:
    Нестабильность

Габаритные размеры

Высота корпуса B
52 mm
Длина корпуса
73 mm
Кабельный вход
с резьбой
Ширина корпуса C
43 mm

Общие данные

Вид защиты
IP65
во вставленном состоянии
Корпуса ЭМС
Нет
Материал запорного элемента
Нержавеющая сталь
Основной материал корпуса
Алюминиевое литье под давлением
Поверхность
Порошковое покрытие

Исполнение

BG
4
Верхняя часть/нижняя часть/крышка
Верхняя часть
Исполнение затворной системы
Поперечная скоба для фиксации на нижней части
Исполнение корпуса
Вход кабеля сверху
Корпус для вилки
Исполнение скобы
Поперечная скоба
Кабельный вход
с резьбой
Количество кабельных входов сбоку
0
Количество кабельных входов сверху
1
Конструкция
Стандартный
Крышка
без крышки
Подходит для ModuPlug®
Нет
Резьба (внутренняя)
M 20
Тип
вилка
Типоразмер кабельных вводов
M 20
Типоразмер установки
4
Уплотнение
no sealing
Цвет (RAL)
RAL 7035

Классификации

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
