Właściwości

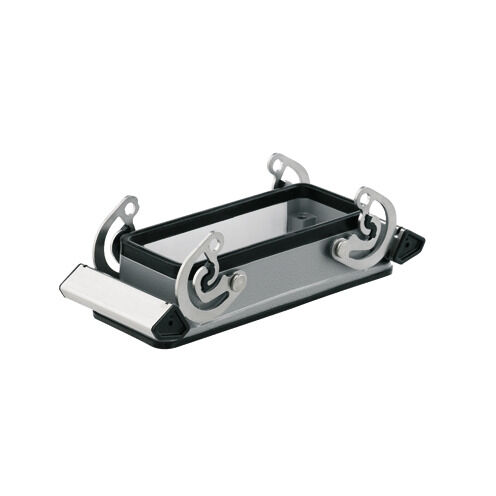

| Wersja | obudowa HDC, Wielkość konstrukcyjna: 6, Stopień ochrony: IP65 (po podłączeniu), Obudowa panelowa, Zatrzask mocujący boczny u dołu, Zacisk boczny, niewymienny, standard |
| Nr zam. | 1208600000 |
| Typ | HDC 16B ABU |
| GTIN (EAN) | 4008190881351 |
| Ilość | 1 szt. |
| Wysokość | 29,3 mm |
| Wysokość (cale) | 1,154 inch |
| Szerokość | 55 mm |
| Szerokość (cale) | 2,165 inch |
| Wymiar mocowania wysokość | 32 mm |
| Wymiar mocowania szerokość | 103 mm |
| Masa netto | 159 g |
| Temperatura graniczna | -40 °C ... 125 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6bI |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | e98b2b24-ba23-41bf-8d19-0dda3647412f |
| Odporność chemiczna |
|
| długość obudowy | 93,3 mm |
| odstęp otworów długość A2 | 103 mm |
| szerokość cokołu C1 | 47 mm |
| szerokość obudowy C | 43 mm |
| wysokość cokołu B1 | 5,3 mm |
| wysokość obudowy B | 29,5 mm |
| Obudowy EMC | Nie |
| Podstawowy materiał obudowy | odlew ciśnieniowy aluminiowy |
| Powierzchnia | lakier proszkowy |
| Stopień ochrony | IP65 (po podłączeniu) |
| tworzywo element ryglujący | stal nierdzewna |
| BG | 6 |
| część górna/część dolna/wieko | część dolna |
| Forma konstrukcyjna | standard |
| kolor (RAL) | RAL 7035 |
| Odpowiednie do ModuPlug® | Tak |
| Typ | Dobudowa (przeprowadzenie) |
| uszczelka | NBR |
| wersja obudowy | Obudowa panelowa |
| wersja pałąka | Zacisk mocujący boczny |
| wersja systemu zamykania |
Zatrzask mocujący boczny u dołu
Zacisk boczny, niewymienny |
| Wielkość konstrukcyjna | 6 |
| Informacje produktowe | Podczas montażu obudów trzeba zwrócić uwagę na prawidłowe ułożenie uszczelki płaskiej. |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_72823) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1208600000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1208600000) |
| Powiadomienie o zmianie produktu |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Dokumentacja techniczna | [1208600000_HDC_16B_ABU_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_39358) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Dopuszczenia |   |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E92202 |
