Właściwości

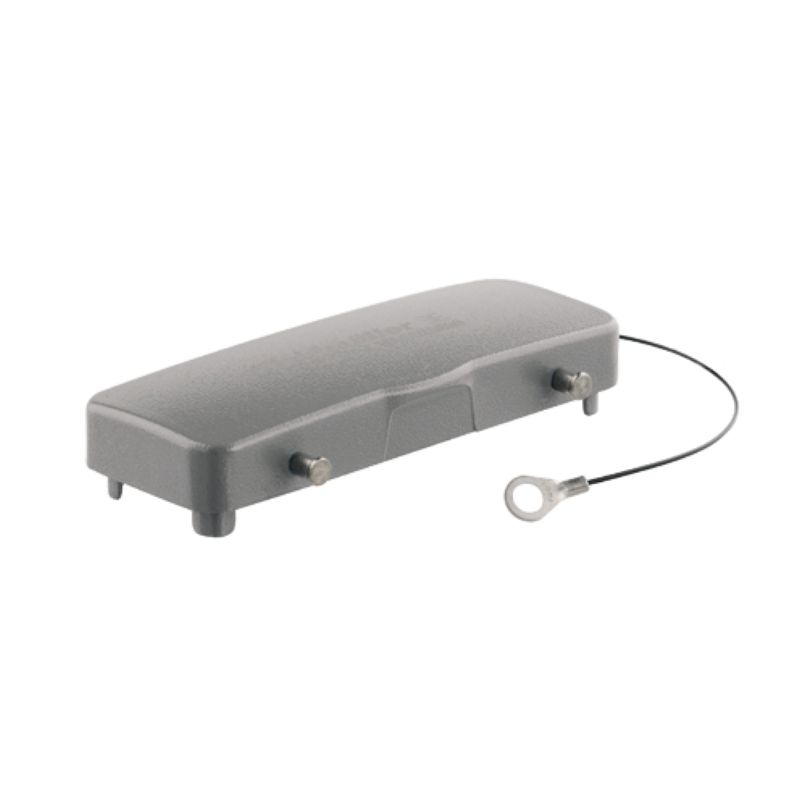

| Wersja | obudowa HDC, Wielkość konstrukcyjna: 8, Stopień ochrony: IP65 (po podłączeniu), Pokrywa dolnej części obudowy, Zatrzask mocujący boczny u dołu, standard |
| Nr zam. | 1665630000 |
| Typ | HDC 24B DODQ 4BO |
| GTIN (EAN) | 4008190422653 |
| Ilość | 1 szt. |
| Wysokość | 17 mm |
| Wysokość (cale) | 0,669 inch |
| Szerokość | 43 mm |
| Szerokość (cale) | 1,693 inch |
| Masa netto | 82,72 g |
| Temperatura graniczna | -40 °C ... 125 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6bI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d447edfa-0214-4f34-b5ba-82eae491b46a |
| Odporność chemiczna |
|
| długość obudowy | 120 mm |
| szerokość obudowy C | 43 mm |
| wpust kablowy | Dolnych części obudowy |
| wysokość obudowy B | 17 mm |
| Obudowy EMC | Nie |
| Podstawowy materiał obudowy | odlew ciśnieniowy aluminiowy |
| Powierzchnia | lakier proszkowy |
| Stopień ochrony | IP65 (po podłączeniu) |
| tworzywo element ryglujący | stal nierdzewna, wolna od rdzy |
| BG | 8 |
| część górna/część dolna/wieko | Pokrywa |
| Forma konstrukcyjna | standard |
| kolor (RAL) | RAL 7035 |
| Odpowiednie do ModuPlug® | Tak |
| Typ | wieko |
| wersja obudowy | Pokrywa dolnej części obudowy |
| wersja pałąka | Zacisk mocujący boczny |
| wersja systemu zamykania | Zatrzask mocujący boczny u dołu |
| Wielkość konstrukcyjna | 8 |
| wpust kablowy | Dolnych części obudowy |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_73432) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1665630000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1665630000) |
| Powiadomienie o zmianie produktu |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Dokumentacja techniczna | [1665630000_HDC_24B_DODQ_4BO_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_39104) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Dopuszczenia |  |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Nr certyfikatu (cURus) | E92202 |
