Właściwości

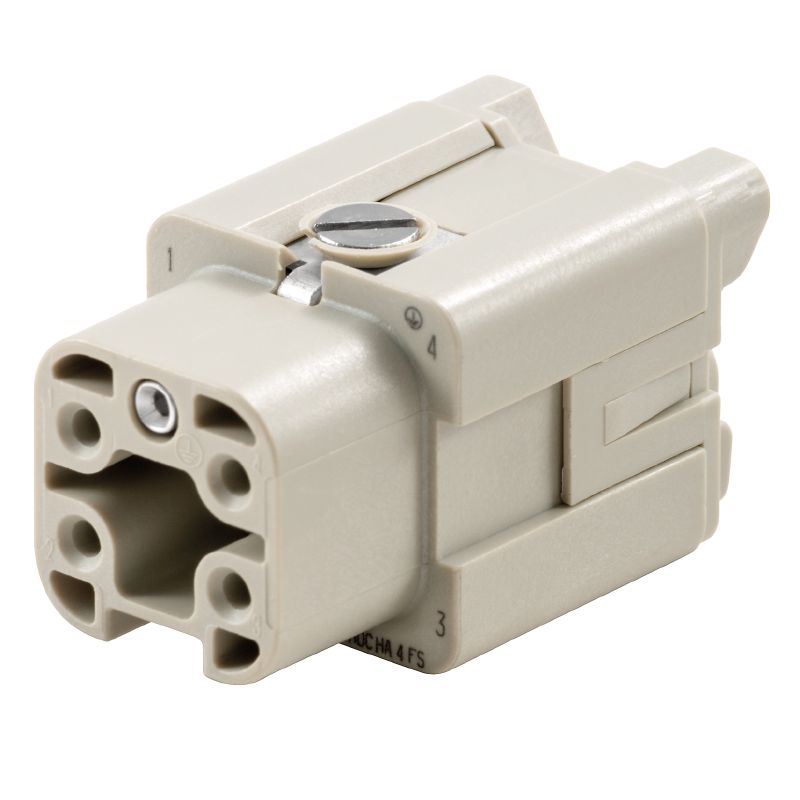

| Wersja | wkład HDC, złącze żeńskie, 400 V, 16 A, Liczba biegunów: 4, złącze śrubowe, Wielkość konstrukcyjna: 1 |
| Nr zam. | 1498400000 |
| Typ | HDC HA 4 FS |
| GTIN (EAN) | 4008190178741 |
| Ilość | 1 szt. |
| Głębokość | 21 mm |
| Głębokość (cale) | 0,827 inch |
| Wysokość | 36,5 mm |
| Wysokość (cale) | 1,437 inch |
| Szerokość | 21 mm |
| Szerokość (cale) | 0,827 inch |
| Masa netto | 20,24 g |
| Temperatura graniczna | -40 °C ... 125 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6c |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | e98b2b24-ba23-41bf-8d19-0dda3647412f |
| Odporność chemiczna |
|
| Szerokość | 21 mm |
| Barwny | beżowy |
| BG | 1 |
| cykle wtykania Ag | ≥ 500 |
| grupa materiałów izolacyjnych | IIIa |
| Klasa palności wg UL 94 | V-0 |
| Liczba biegunów | 4 |
| Materiał izolacyjny | PC ze wzmocnieniem włóknem szklanym (listowanie UL i kwalifikacja pasma) |
| moment dokręcający maks. zestyk główny | 0,5 Nm |
| Napięcie pomiarowe (DIN EN 61984) | 400 V |
| Napięcie pomiarowe według UL/CSA | 600 V AC/DC |
| Powierzchnia | srebro chromianowane |
| Produkt o niskiej dymotwórczości wg DIN EN 45545-2 | Tak |
| Przekrój przyłącza przewodu | 2,5 mm² |
| Prąd pomiarowy (DIN EN 61984) | 16 A |
| Prąd znamionowy (cUR) |
|
| Prąd znamionowy (UR) |
|
| Rezystancja skrośna | ≤2 mΩ |
| Rodzaj przyłącza | złącze śrubowe |
| Stopień zanieczyszczenia | 3 |
| tworzywo | stop miedzi |
| Typ | złącze żeńskie |
| Typoszereg | HA |
| Udarowe napięcie pomiarowe (DIN EN 61984) | 4 kV |
| Wielkość konstrukcyjna | 1 |
| Wytrzymałość izolacji | 1010 Ω |
| Długość odizolowania, przyłącze PE | 15 mm |
| moment dokręcający maks. złącze PE | 0,5 Nm |
| Przekrój pomiarowy | 2,5 mm² |
| przekrój przewodu AWG (PE), maks. | AWG 14 |
| przekrój przewodu AWG (PE), min. | AWG 20 |
| Rodzaj przyłącza PE | złącze śrubowe |
| rozmiar końcówki rowek (złącze PE) | SD 0,6 x 3,5 |
| Śruba mocująca | M 3 |
| BG | 1 |
| Długość usunięcia izolacji przyłącza pomiarowego | 15 mm |
| moment dokręcający maks. zestyk główny | 0,5 Nm |
| Powierzchnia | srebro chromianowane |
| przekrój przyłącza przewodu AWG, min. | AWG 20 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, max. | 2,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 2,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 14 |
| Rezystancja skrośna | ≤2 mΩ |
| Rodzaj przyłącza | złącze śrubowe |
| rozmiar końcówki rowek (złącze śrubowe) | SD 0,6 x 3,5 |
| tworzywo | stop miedzi |
| Wielkość konstrukcyjna | 1 |
| śruba dociskowa | M 3 |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_73367) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1498400000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1498400000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1498400000&norm=0) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| Dopuszczenia |    |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E92202 |
