Właściwości

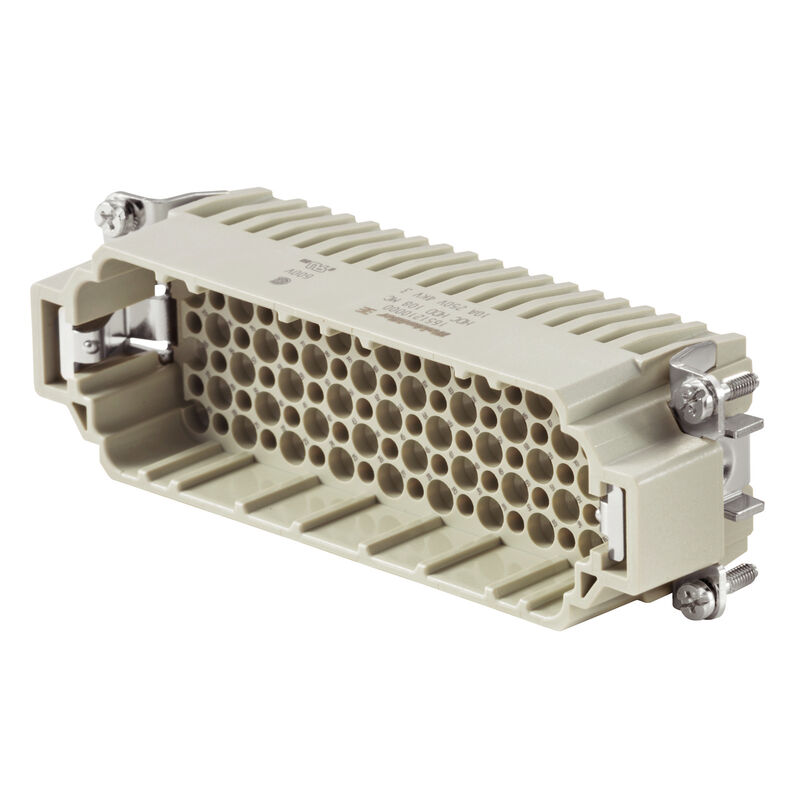

| Wersja | wkład HDC, Złącze męskie, 250 V, 10 A, Liczba biegunów: 108, Przyłącze zagniatane, Wielkość konstrukcyjna: 8 |
| Nr zam. | 1651210000 |
| Typ | HDC HDD 108 MC |
| GTIN (EAN) | 4008190299811 |
| Ilość | 1 szt. |

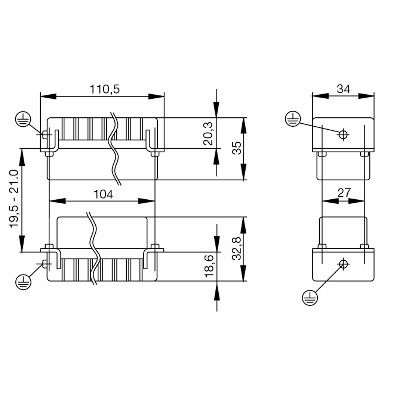

| Głębokość | 111 mm |
| Głębokość (cale) | 4,37 inch |
| Wysokość | 33 mm |
| Wysokość (cale) | 1,299 inch |
| Szerokość | 34 mm |
| Szerokość (cale) | 1,339 inch |
| Masa netto | 67 g |
| Temperatura graniczna | -40 °C ... 125 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 1609748e-c278-4c9b-b3d1-e6215d2988cd |
| Odporność chemiczna |
|
| długość cokołu | 111 mm |
| Szerokość | 34 mm |
| wysokość wtyku | 35 mm |
| Barwny | beżowy |
| BG | 8 |
| cykle wtykania Ag | ≥ 500 |
| cykle wtykania Au | ≥ 500 |
| grupa materiałów izolacyjnych | IIIa |
| Klasa palności wg UL 94 | V-0 |
| Liczba biegunów | 108 |
| Materiał izolacyjny | PC ze wzmocnieniem włóknem szklanym (listowanie UL i kwalifikacja pasma) |
| Napięcie pomiarowe (DIN EN 61984) | 250 V |
| Napięcie pomiarowe według UL/CSA | 600 V AC/DC |
| Produkt o niskiej dymotwórczości wg DIN EN 45545-2 | Tak |
| Przekrój przyłącza przewodu | 2,5 mm² |
| Prąd pomiarowy (DIN EN 61984) | 10 A |
| Prąd znamionowy (cUR) |
|
| Prąd znamionowy (UR) |
|
| Rezystancja skrośna | ≤4 mΩ |
| Rodzaj przyłącza | Przyłącze zagniatane |
| Stopień zanieczyszczenia | 3 |
| tworzywo | stop miedzi |
| Typ | Złącze męskie |
| Typoszereg | HDD |
| Udarowe napięcie pomiarowe (DIN EN 61984) | 4 kV |
| Wielkość konstrukcyjna | 8 |
| Wytrzymałość izolacji | 1010 Ω |
| Długość odizolowania, przyłącze PE | 10 mm |
| moment dokręcający maks. złącze PE | 1,5 Nm |
| moment dokręcający min. złącze PE | 1,2 Nm |
| Przekrój pomiarowy | 2,5 mm² |
| przekrój przewodu AWG (PE), maks. | AWG 14 |
| przekrój przewodu AWG (PE), min. | AWG 20 |
| Rodzaj przyłącza PE | złącze śrubowe |
| rozmiar końcówki rowek (złącze PE) |
SD 0,6 x 3,5
SD 0,8 x 4,0 |
| Śruba mocująca | M 4 |
| BG | 8 |
| Długość usunięcia izolacji przyłącza pomiarowego | 8 mm |
| przekrój przyłącza przewodu AWG, min. | AWG 26 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, max. | 2,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, maks. | 2,05 mm² |
| Przekrój przyłącza przewodu, min. | 0,14 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 2,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 14 |
| Rezystancja skrośna | ≤4 mΩ |
| Rodzaj przyłącza | Przyłącze zagniatane |
| tworzywo | stop miedzi |
| Wielkość konstrukcyjna | 8 |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_73352) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1651210000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1651210000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| Dopuszczenia |  |
| ROHS | Zgodny |
