Właściwości

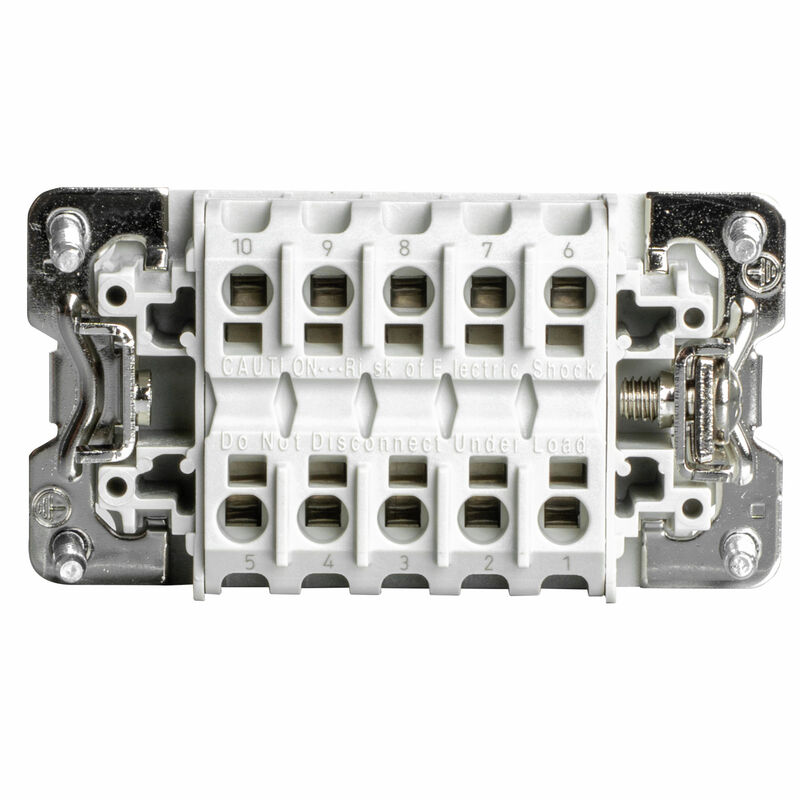

| Wersja | wkład HDC, Złącze męskie, 500 V, 16 A, Liczba biegunów: 10, PUSH IN, Wielkość konstrukcyjna: 4 |
| Nr zam. | 1873550000 |
| Typ | HDC HE 10 MP |
| GTIN (EAN) | 4032248458165 |
| Ilość | 1 szt. |
| Głębokość | 64 mm |
| Głębokość (cale) | 2,52 inch |
| Wysokość | 34,3 mm |
| Wysokość (cale) | 1,35 inch |
| Szerokość | 34 mm |
| Szerokość (cale) | 1,339 inch |
| Masa netto | 56 g |
| Temperatura graniczna | -40 °C ... 125 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6c |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | b67daa31-7dca-434d-8290-da7fb52f83a2 |
| Odporność chemiczna |
|
| długość cokołu | 64 mm |
| Szerokość | 34 mm |
| wysokość gniazda | 33,8 mm |
| wysokość wtyku | 34,3 mm |
| Barwny | beżowy |
| BG | 4 |
| cykle wtykania Ag | ≥ 500 |
| grupa materiałów izolacyjnych | IIIa |
| Klasa palności wg UL 94 | V-0 |
| Liczba biegunów | 10 |
| Materiał izolacyjny | PC ze wzmocnieniem włóknem szklanym (listowanie UL i kwalifikacja pasma) |
| Napięcie pomiarowe (DIN EN 61984) | 500 V |
| Napięcie pomiarowe według UL/CSA | 600 V AC/DC |
| Powierzchnia | srebro chromianowane |
| Produkt o niskiej dymotwórczości wg DIN EN 45545-2 | Tak |
| Prąd pomiarowy (DIN EN 61984) | 16 A |
| Prąd znamionowy (cUR) |
|
| Prąd znamionowy (UR) |
|
| Rezystancja skrośna | ≤2 mΩ |
| Rodzaj przyłącza | PUSH IN |
| Stopień zanieczyszczenia | 3 |
| tworzywo | stop miedzi |
| Typ | Złącze męskie |
| Typoszereg | HE |
| Udarowe napięcie pomiarowe (DIN EN 61984) | 6 kV |
| Wielkość konstrukcyjna | 4 |
| Wytrzymałość izolacji | 1010 Ω |
| Długość odizolowania, przyłącze PE | 10 mm |
| moment dokręcający maks. złącze PE | 1,5 Nm |
| moment dokręcający min. złącze PE | 1,2 Nm |
| Przekrój pomiarowy | 4 mm² |
| przekrój przewodu AWG (PE), maks. | AWG 12 |
| przekrój przewodu AWG (PE), min. | AWG 20 |
| Rodzaj przyłącza PE | złącze śrubowe |
| rozmiar końcówki rowek (złącze PE) | SD 0,8 x 4,0 |
| Śruba mocująca | M 4 |
| BG | 4 |
| Długość usunięcia izolacji przyłącza pomiarowego | 10 mm |
| Powierzchnia | srebro chromianowane |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 1,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, max. | 2,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 2,5 mm² |
| Rezystancja skrośna | ≤2 mΩ |
| Rodzaj przyłącza | PUSH IN |
| rozmiar końcówki rowek (złącze śrubowe) | SD 0,5 x 3,0 |
| tworzywo | stop miedzi |
| Wielkość konstrukcyjna | 4 |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_96197) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1873550000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1873550000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1873550000&norm=0) |
| Dokumentacja techniczna | [1873550000_HDC_HE_10_MP_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38859) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| Dopuszczenia |    |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E310075 |
