Właściwości

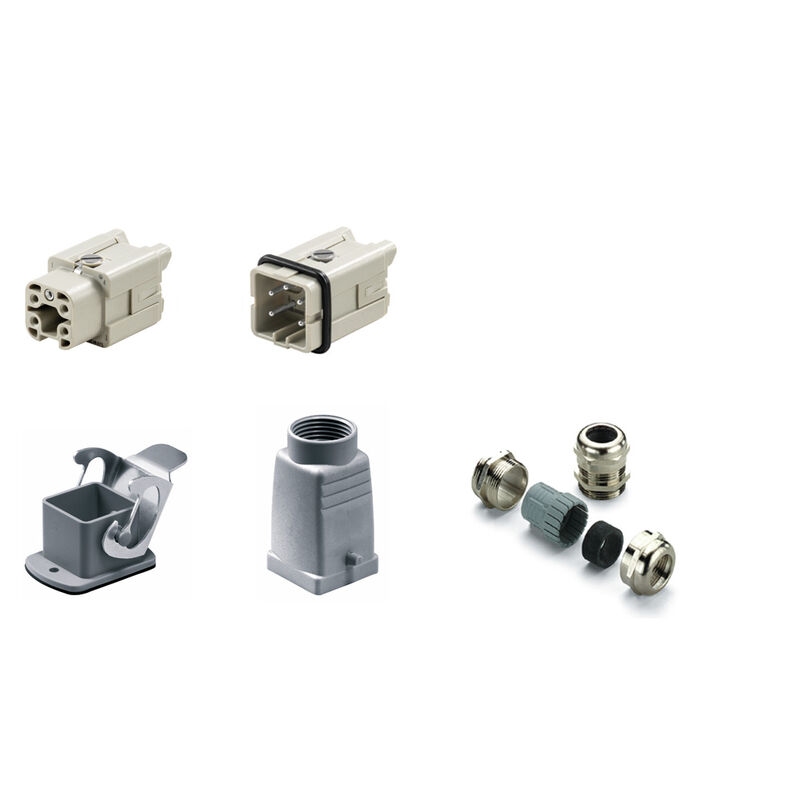

| Wersja | RockStar® zestawy HDC-Złącza przemysłowe, Kit, HA, Wielkość konstrukcyjna: 1, bieguny: 4, złącze śrubowe, 400 V, 16 A, M 20 |
| Nr zam. | 1802440000 |
| Typ | HDC-KIT-HA 04.400 M |
| GTIN (EAN) | 4032248256907 |
| Ilość | 1 szt. |
| Masa netto | 145 g |
| Temperatura graniczna | -40 undefined ... 100 undefined |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6bI, 6c |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | bfb1c983-6f18-4ba4-8907-38aad6aee076 |
| Powierzchnia | lakier proszkowy |
| Stopień ochrony | IP65 (po podłączeniu) |
| Typoszereg | HA |
| BG | 1 |
| kolor (RAL) | RAL 7035 |
| liczba wpustów kablowych u góry | 1 |
| Rodzaj przyłącza | złącze śrubowe |
| Wielkość konstrukcyjna | 1 |
| Wymiary wlotów kablowych | M 20 |
| BG | 1 |
| Dławnice kablowe | M 20 |
| Liczba biegunów | 4 |
| Napięcie pomiarowe (DIN EN 61984) | 400 V |
| Prąd pomiarowy (DIN EN 61984) | 16 A |
| Rodzaj przyłącza PE | złącze śrubowe |
| tworzywo | odlew ciśnieniowy aluminiowy |
| Typoszereg | HA |
| Wielkość konstrukcyjna | 1 |
| BG | 1 |
| moment dokręcający maks. zestyk główny | 0,55 Nm |
| moment dokręcający min. zestyk główny | 0,5 Nm |
| Powierzchnia | lakier proszkowy |
| Przekrój przyłącza przewodu, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, min. | 0,5 mm² |
| Rodzaj przyłącza | złącze śrubowe |
| tworzywo | odlew ciśnieniowy aluminiowy |
| Wielkość konstrukcyjna | 1 |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_97847) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1802440000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1802440000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002943 |
| ETIM 7.0 | EC002943 |
| ETIM 8.0 | EC002943 |
| ETIM 9.0 | EC002943 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-01-90 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| ROHS | Zgodny |
Pojedyncze części
-
Nr. produktu:1497600000Jedn. opak.:1 szt.
obudowa HDC, Wielkość konstrukcyjna: 1, Stopień ochrony: IP65 (po podłączeniu), Obudowa panelowa, Zatrzask mocujący boczny u dołu, standard
-
Nr. produktu:1772220000Jedn. opak.:50 szt.
VG MS (standardowa dławnica kablowa z mosiądzu), Dławnica kablowa, proste, M 20, 8 mm, OD min. 6 - OD max. 12 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), IP69K, mosiądz, niklowany
-
Nr. produktu:1788820000Jedn. opak.:1 szt.
obudowa HDC, Wielkość konstrukcyjna: 1, Stopień ochrony: IP65 (po podłączeniu), Wpust kablowy od góry, Korpus wtyczki, Zatrzask mocujący boczny u dołu, standard, Wymiary wlotów kablowych: M 20
-
Nr. produktu:1498300000Jedn. opak.:1 szt.
wkład HDC, Złącze męskie, 400 V, 16 A, Liczba biegunów: 4, złącze śrubowe, Wielkość konstrukcyjna: 1
-
Nr. produktu:1498400000Jedn. opak.:1 szt.
wkład HDC, złącze żeńskie, 400 V, 16 A, Liczba biegunów: 4, złącze śrubowe, Wielkość konstrukcyjna: 1
