Właściwości
| Wersja | Rama |
| Nr zam. | 1429030000 |

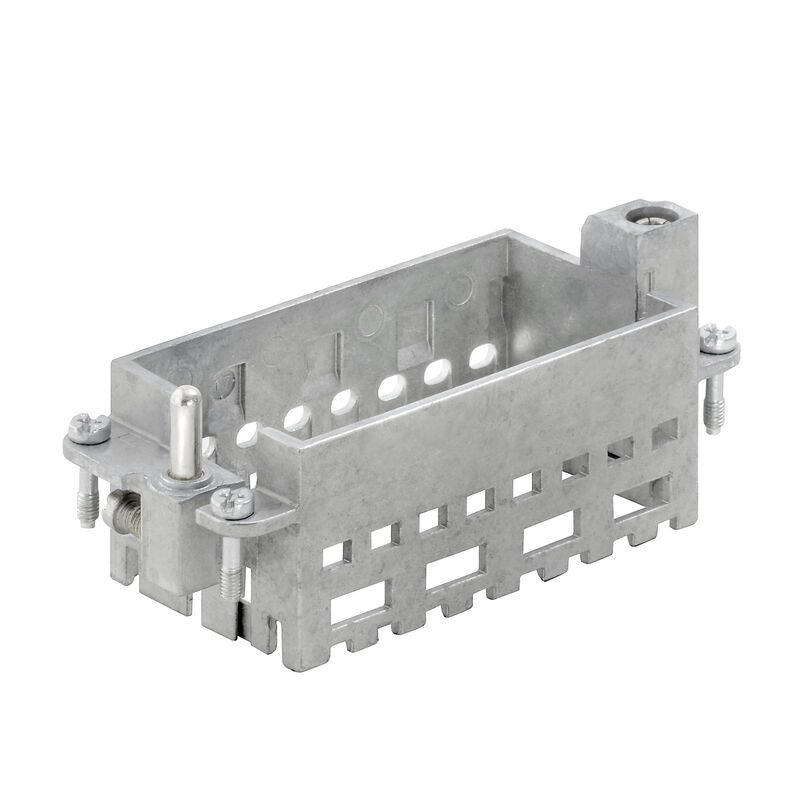

| Typ | HDC MF 16B DA |
| GTIN (EAN) | 4050118233407 |
| Ilość | 1 szt. |

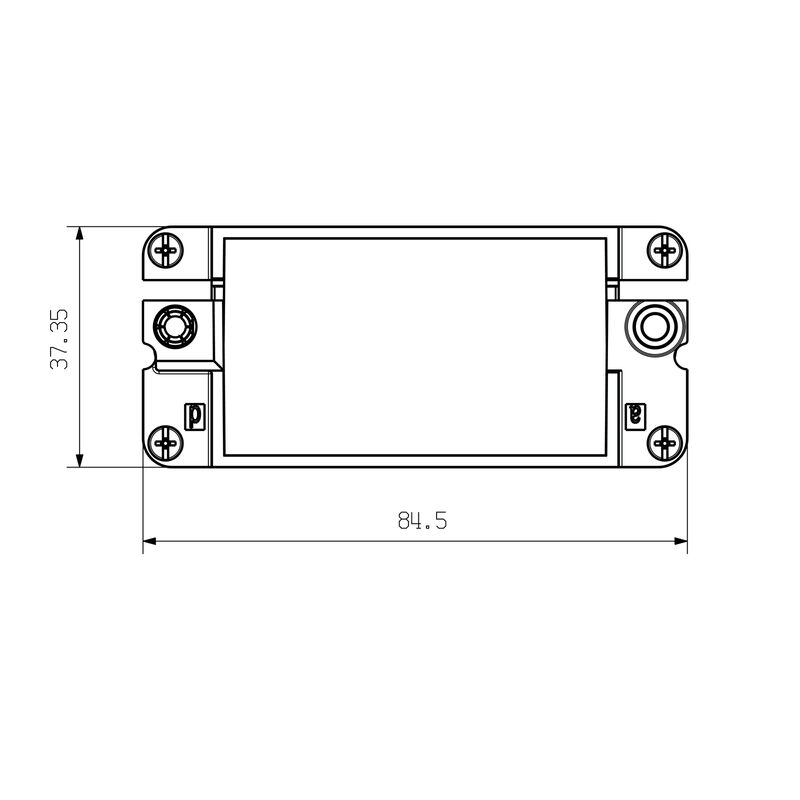

| Głębokość | 37,35 mm |
| Głębokość (cale) | 1,47 inch |

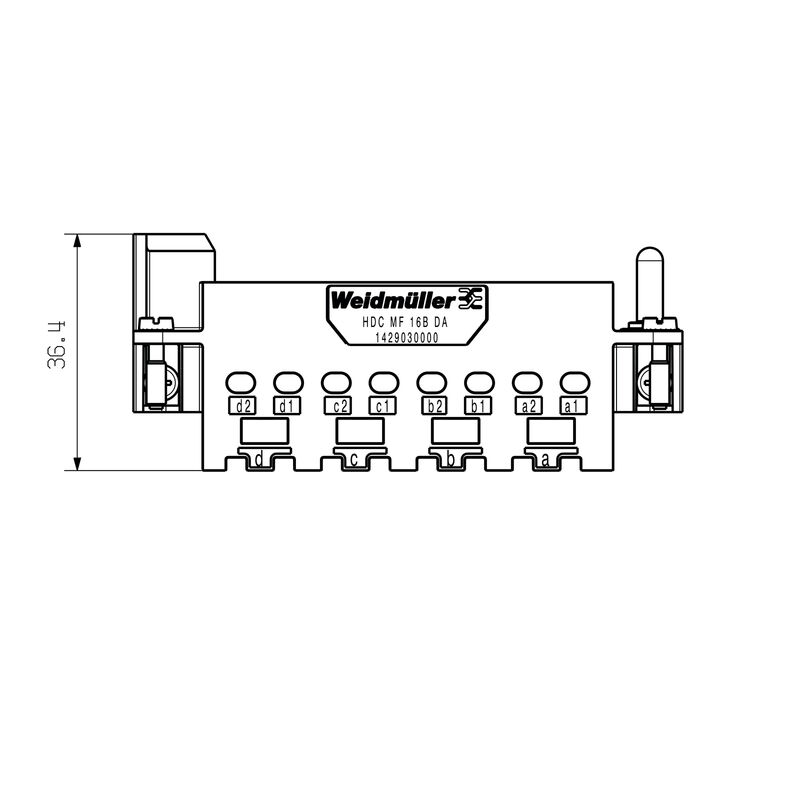

| Wysokość | 36,4 mm |
| Wysokość (cale) | 1,433 inch |
| Szerokość | 84,5 mm |
| Szerokość (cale) | 3,327 inch |
| Masa netto | 84,241 g |
| Temperatura graniczna | -40 °C ... 125 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d447edfa-0214-4f34-b5ba-82eae491b46a |
| Cykle wpinania | ≥ 500 |
| Liczba gniazd | 4 |
| tworzywo | odlew ciśnieniowy cynkowy |
| Typoszereg | ModuPlug |
| Wielkość konstrukcyjna | 6 |
| moment dokręcający maks. złącze PE | 1,2 Nm |
| Przekrój przyłącza przewodu, maks. | 10 mm² |
| Przekrój przyłącza przewodu, min. | 0,5 mm² |
| Rodzaj przyłącza PE | złącze śrubowe |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61738) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1429030000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1429030000) |
| Powiadomienie o zmianie produktu |
[Product Change Notification](https://mdcop.weidmueller.com/mediadelivery/asset/900_187686)
[Product Change Notification](https://mdcop.weidmueller.com/mediadelivery/asset/900_187687) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC002312 |
| ETIM 9.0 | EC002312 |
| ECLASS 9.0 | 27-44-02-06 |
| ECLASS 9.1 | 27-44-02-06 |
| ECLASS 10.0 | 27-44-02-06 |
| ECLASS 11.0 | 27-44-02-06 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| Dopuszczenia |  |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E92202 |
Akcesoria
-
-
-
-
Nr. produktu:1202660000Jedn. opak.:100 szt.
Złącza przemysłowe, Akcesoria, Akcesoria
-
Nr. produktu:1202670000Jedn. opak.:100 szt.
Złącza przemysłowe, Akcesoria, Akcesoria
Jest dodatkiem
-
Nr. produktu:2748420000Jedn. opak.:1 szt.
Moduł sygnałowy, 500 V, 16 A, Liczba biegunów: 6, PUSH IN z aktuatorem, Złącze męskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:1428990000Jedn. opak.:1 szt.
Moduł danych, Liczba biegunów: 2, Przyłącze zagniatane, Złącze męskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:3092810000Jedn. opak.:1 szt.
Moduł danych, 48 V, 5 A, Liczba biegunów: 8, Przyłącze zagniatane, złącze żeńskie, Wymagane otwory wtykowe:
-
Nr. produktu:1428950000Jedn. opak.:1 szt.
Moduł mocy, 830 V, 40 A, Liczba biegunów: 4, Przyłącze zagniatane, złącze męskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:2748530000Jedn. opak.:1 szt.
Moduł danych, 50 V, 5 A, Cat. 6A, Liczba biegunów: 8, Przyłącze zagniatane, złącze żeńskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:2748240000Jedn. opak.:2 szt.
Moduł mocy, 1000 V, 200 A, Liczba biegunów: 1, Przyłącze śrubowe osiowe, Złącze męskie, Wymagane otwory wtykowe: 2
-
Nr. produktu:2748290000Jedn. opak.:2 szt.
Moduł mocy, 1000 V, 100 A, Liczba biegunów: 2, Przyłącze śrubowe osiowe, złącze żeńskie, Wymagane otwory wtykowe: 2
-
Nr. produktu:2748470000Jedn. opak.:1 szt.
Moduł sygnałowy, 250 V, 10 A, Liczba biegunów: 12, PUSH IN z aktuatorem, złącze żeńskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:2748270000Jedn. opak.:2 szt.
Moduł mocy, 1000 V, Liczba biegunów: 1, Przyłącze śrubowe osiowe, złącze żeńskie, Wymagane otwory wtykowe: 2
-
Nr. produktu:2748310000Jedn. opak.:2 szt.
Moduł mocy, 1000 V, 70 A, Liczba biegunów: 2, Przyłącze śrubowe osiowe, złącze żeńskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:2748340000Jedn. opak.:5 szt.
Moduł mocy, 830 V, 40 A, Liczba biegunów: 2, Przyłącze zagniatane, Złącze męskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:2748280000Jedn. opak.:2 szt.
Moduł mocy, 1000 V, 100 A, Liczba biegunów: 2, Przyłącze śrubowe osiowe, Złącze męskie, Wymagane otwory wtykowe: 2
-
Nr. produktu:2636190000Jedn. opak.:1 szt.
Moduł sygnałowy, 400 V, 16 A, Liczba biegunów: 5, PUSH IN z aktuatorem, złącze żeńskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:2748440000Jedn. opak.:1 szt.
Moduł sygnałowy, 400 V, 16 A, Liczba biegunów: 8, PUSH IN z aktuatorem, Złącze męskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:2748370000Jedn. opak.:5 szt.
Moduł mocy, Liczba biegunów: 7, Przyłącze zagniatane, złącze żeńskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:2748380000Jedn. opak.:1 szt.
Moduł wysokiego napięcia, 2900 V, 16 A, Liczba biegunów: 2, Przyłącze zagniatane, Złącze męskie, Wymagane otwory wtykowe: 2
-
Nr. produktu:1428910000Jedn. opak.:1 szt.
Moduł sygnałowy, 500 V, 16 A, Liczba biegunów: 20, Przyłącze zagniatane, Złącze męskie, Wymagane otwory wtykowe: 2
-
Nr. produktu:1429020000Jedn. opak.:1 szt.
Moduł danych, Liczba biegunów: 2, Przyłącze zagniatane, złącze żeńskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:2748320000Jedn. opak.:2 szt.
Moduł mocy, 690 V, 40 A, Liczba biegunów: 2, Przyłącze śrubowe osiowe, Złącze męskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:2748390000Jedn. opak.:1 szt.
Moduł wysokiego napięcia, 2900 V, 16 A, Liczba biegunów: 2, Przyłącze zagniatane, złącze żeńskie, Wymagane otwory wtykowe: 2
-
Nr. produktu:1428930000Jedn. opak.:1 szt.
Moduł sygnałowy, 500 V, 16 A, Liczba biegunów: 20, Przyłącze zagniatane, złącze żeńskie, Wymagane otwory wtykowe: 2
-
Nr. produktu:2636180000Jedn. opak.:1 szt.
Moduł sygnałowy, 400 V, 16 A, Liczba biegunów: 5, PUSH IN z aktuatorem, Złącze męskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:2635980000Jedn. opak.:1 szt.
Moduł sygnałowy, 250 V, 16 A, Liczba biegunów: 4, PUSH IN z aktuatorem, Złącze męskie, Wymagane otwory wtykowe: 0.5
-
Nr. produktu:2748350000Jedn. opak.:5 szt.
Moduł mocy, 830 V, 40 A, Liczba biegunów: 2, Przyłącze zagniatane, złącze żeńskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:2748450000Jedn. opak.:1 szt.
Moduł sygnałowy, 400 V, 16 A, Liczba biegunów: 8, PUSH IN z aktuatorem, złącze żeńskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:2748300000Jedn. opak.:2 szt.
Moduł mocy, 1000 V, 70 A, Liczba biegunów: 2, Przyłącze śrubowe osiowe, Złącze męskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:1428970000Jedn. opak.:1 szt.
Moduł mocy, 830 V, 40 A, Liczba biegunów: 4, Przyłącze zagniatane, złącze żeńskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:2748330000Jedn. opak.:2 szt.
Moduł mocy, 690 V, 40 A, Liczba biegunów: 2, Przyłącze śrubowe osiowe, złącze żeńskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:2748460000Jedn. opak.:1 szt.
Moduł sygnałowy, 250 V, 10 A, Liczba biegunów: 12, PUSH IN z aktuatorem, Złącze męskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:2748500000Jedn. opak.:5 szt.
Moduł mocy, 4 A, Liczba biegunów: , Przyłącze zagniatane, Złącze męskie, Wymagane otwory wtykowe:
-
Nr. produktu:2635990000Jedn. opak.:1 szt.
Moduł sygnałowy, 250 V, 16 A, Liczba biegunów: 4, PUSH IN z aktuatorem, złącze żeńskie, Wymagane otwory wtykowe: 0.5
-
Nr. produktu:2748250000Jedn. opak.:2 szt.
Moduł mocy, 1000 V, 200 A, Liczba biegunów: 1, Przyłącze śrubowe osiowe, złącze żeńskie, Wymagane otwory wtykowe: 2
-
Nr. produktu:2748430000Jedn. opak.:1 szt.
Moduł sygnałowy, 500 V, 16 A, Liczba biegunów: 6, PUSH IN z aktuatorem, złącze żeńskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:2748360000Jedn. opak.:5 szt.
Moduł mocy, Liczba biegunów: 7, Przyłącze zagniatane, Złącze męskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:2748510000Jedn. opak.:5 szt.
Moduł mocy, 4 A, Liczba biegunów: , Przyłącze zagniatane, złącze żeńskie, Wymagane otwory wtykowe:
-
Nr. produktu:2748520000Jedn. opak.:1 szt.
Moduł danych, 50 V, 5 A, Cat. 6A, Liczba biegunów: 8, Przyłącze zagniatane, Złącze męskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:2748560000Jedn. opak.:2 szt.
Moduł danych, 50 V, 10 A, Liczba biegunów: 2, Przyłącze zagniatane, Złącze męskie, Wymagane otwory wtykowe: 2
-
Nr. produktu:2748490000Jedn. opak.:5 szt.
Moduł sygnałowy, 160 V, 10 A, Liczba biegunów: 17, Przyłącze zagniatane, złącze żeńskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:2748260000Jedn. opak.:2 szt.
Moduł mocy, 1000 V, Liczba biegunów: 1, Przyłącze śrubowe osiowe, Złącze męskie, Wymagane otwory wtykowe: 2
-
Nr. produktu:2748480000Jedn. opak.:5 szt.
Moduł sygnałowy, 160 V, 10 A, Liczba biegunów: 17, Przyłącze zagniatane, Złącze męskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:1429350000Jedn. opak.:1 szt.
Moduł mocy, 690 V, 40 A, Liczba biegunów: 3, Przyłącze zagniatane, złącze żeńskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:3092820000Jedn. opak.:1 szt.
Moduł danych, 48 V, 5 A, Liczba biegunów: 8, Przyłącze zagniatane, Złącze męskie, Wymagane otwory wtykowe:
-
Nr. produktu:2748570000Jedn. opak.:2 szt.
Moduł danych, 50 V, 10 A, Liczba biegunów: 2, Przyłącze zagniatane, złącze żeńskie, Wymagane otwory wtykowe: 2
-
Nr. produktu:2748550000Jedn. opak.:5 szt.
Moduł, 48 V, 1.5 A, Liczba biegunów: 4, Przyłącze zagniatane, Połączenie lutowane, złącze żeńskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:2748400000Jedn. opak.:1 szt.
Moduł sygnałowy, 230 V, 16 A, Liczba biegunów: 5, PUSH IN z aktuatorem, Złącze męskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:2748410000Jedn. opak.:1 szt.
Moduł sygnałowy, 230 V, 16 A, Liczba biegunów: 5, PUSH IN z aktuatorem, złącze żeńskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:1429340000Jedn. opak.:1 szt.
Moduł mocy, 690 V, 40 A, Liczba biegunów: 3, Przyłącze zagniatane, złącze męskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:2748540000Jedn. opak.:5 szt.
Moduł, 48 V, 1.5 A, Liczba biegunów: 4, Przyłącze zagniatane, Połączenie lutowane, Złącze męskie, Wymagane otwory wtykowe: 1
