Właściwości
| Wersja | Rama |
| Nr zam. | 1429070000 |

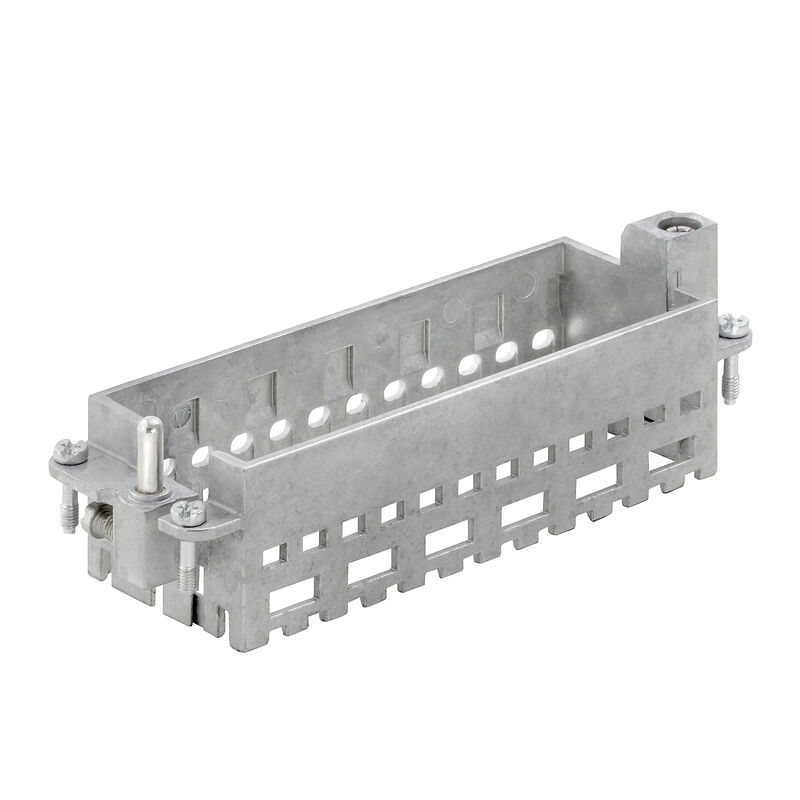

| Typ | HDC MF 24B FA |
| GTIN (EAN) | 4050118233520 |
| Ilość | 1 szt. |

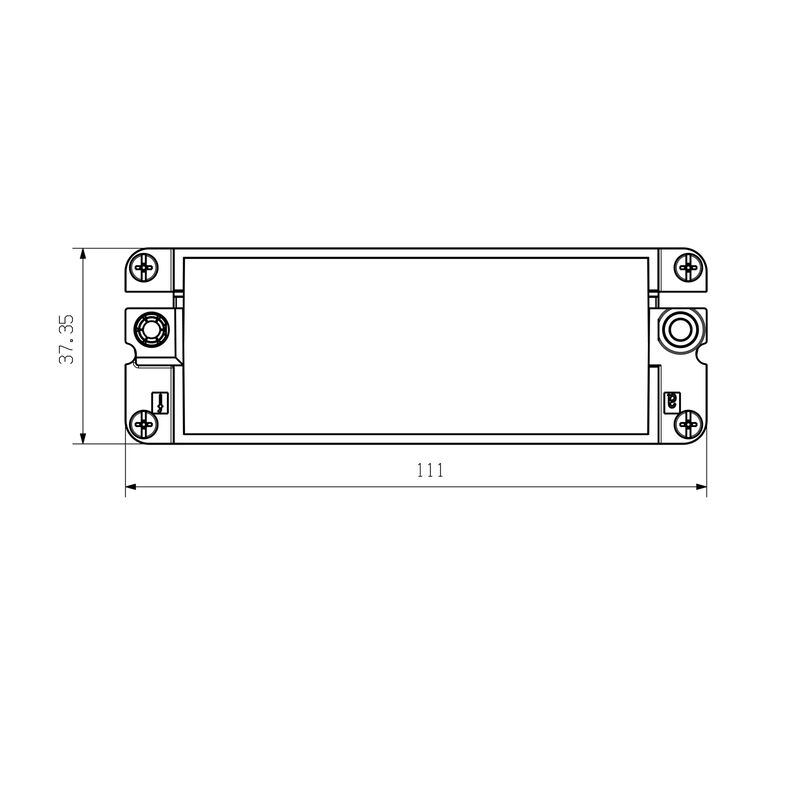

| Głębokość | 37,35 mm |
| Głębokość (cale) | 1,47 inch |

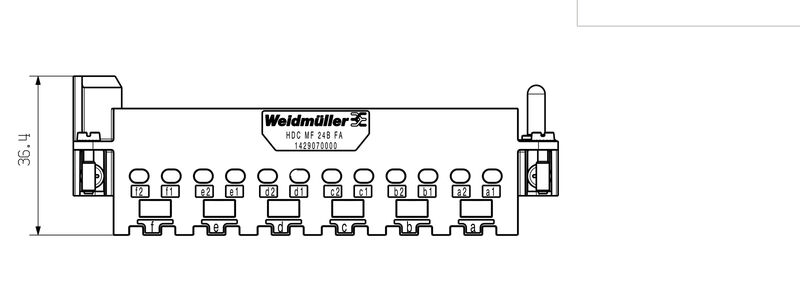

| Wysokość | 36,4 mm |
| Wysokość (cale) | 1,433 inch |
| Szerokość | 111 mm |
| Szerokość (cale) | 4,37 inch |
| Masa netto | 97,1 g |
| Temperatura graniczna | -40 °C ... 125 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d447edfa-0214-4f34-b5ba-82eae491b46a |
| Cykle wpinania | ≥ 500 |
| Liczba gniazd | 6 |
| tworzywo | odlew ciśnieniowy cynkowy |
| Typoszereg | ModuPlug |
| Wielkość konstrukcyjna | 8 |
| moment dokręcający maks. złącze PE | 1,2 Nm |
| Przekrój przyłącza przewodu, maks. | 10 mm² |
| Przekrój przyłącza przewodu, min. | 0,5 mm² |
| Rodzaj przyłącza PE | złącze śrubowe |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61743) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1429070000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1429070000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC002312 |
| ETIM 9.0 | EC002312 |
| ECLASS 9.0 | 27-44-02-06 |
| ECLASS 9.1 | 27-44-02-06 |
| ECLASS 10.0 | 27-44-02-06 |
| ECLASS 11.0 | 27-44-02-06 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| Dopuszczenia |  |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E92202 |
