HDC MFGL 6B AB
HDC MFGL 6B AB

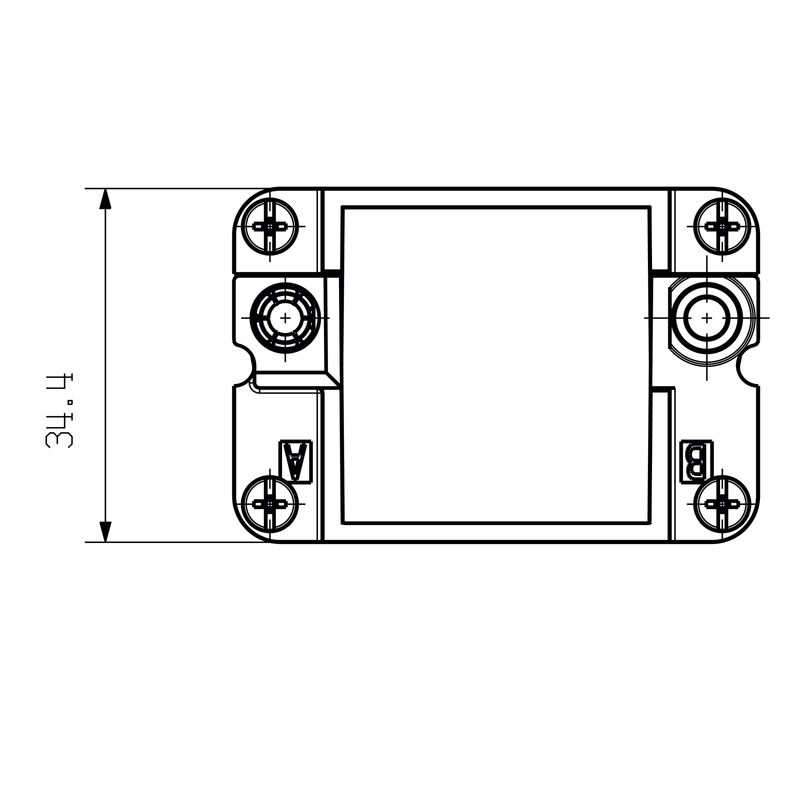

Ritning
HDC MFGL 6B AB
Ritning
HDC MFGL 6B AB
Monteringsutskärning

HDC MFGL 6B AB

Ram

Product ID 2736970000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Är tillbehör till 31 Använda produkter 2
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Allmänna data PE anslutningsdata Viktig hänvisningstext Klassificeringar

Godkännanden

ROHS
Uppfyllelse

Allmänna beställningsdata

Utförande
Ram
Art.nr.
2736970000
Typ
HDC MFGL 6B AB
GTIN (EAN)
4050118823035
Förp.
1 items

Mått och vikter

Djup
37,35 mm
Byggdjup (tum)
1,47 inch
Bredd
51 mm
Byggbredd (tum)
2,008 inch
Nettovikt
56,32 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
425d5315-3039-4ee5-aab3-6b6a65cc297f

Allmänna data

Antal insticksplatser
2
Grundläggande material
Zinkpressgjutning
Installationsstorlek
3
Plugging cycles
≥ 500
Serie
ModuPlug
Styrtappens utförande
lång

PE anslutningsdata

Tightening torque, max. PE connection
1,3 Nm
Tightening torque, min. PE connection
1,2 Nm

Viktig hänvisningstext

Produktinformation
PE-anslutningen är inte längre tillgänglig för versionen med styrstift.

Klassificeringar

ETIM 8.0
EC002312
ETIM 9.0
EC002312
ETIM 10.0
EC002312
ECLASS 14.0
27-44-02-92
ECLASS 15.0
27-44-02-92
