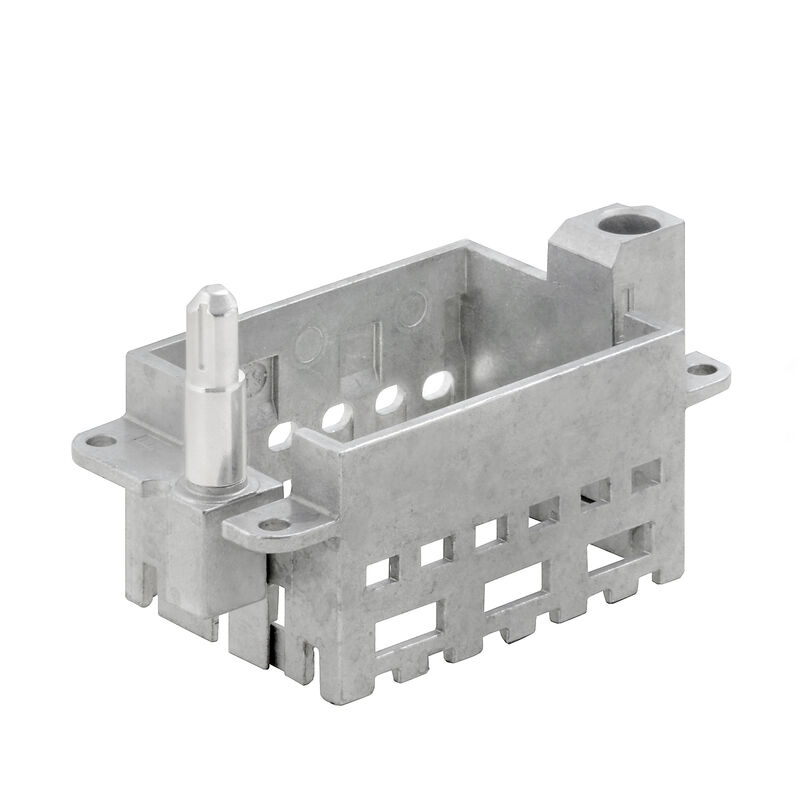

HDC MFGS 10B AC
HDC MFGS 10B AC

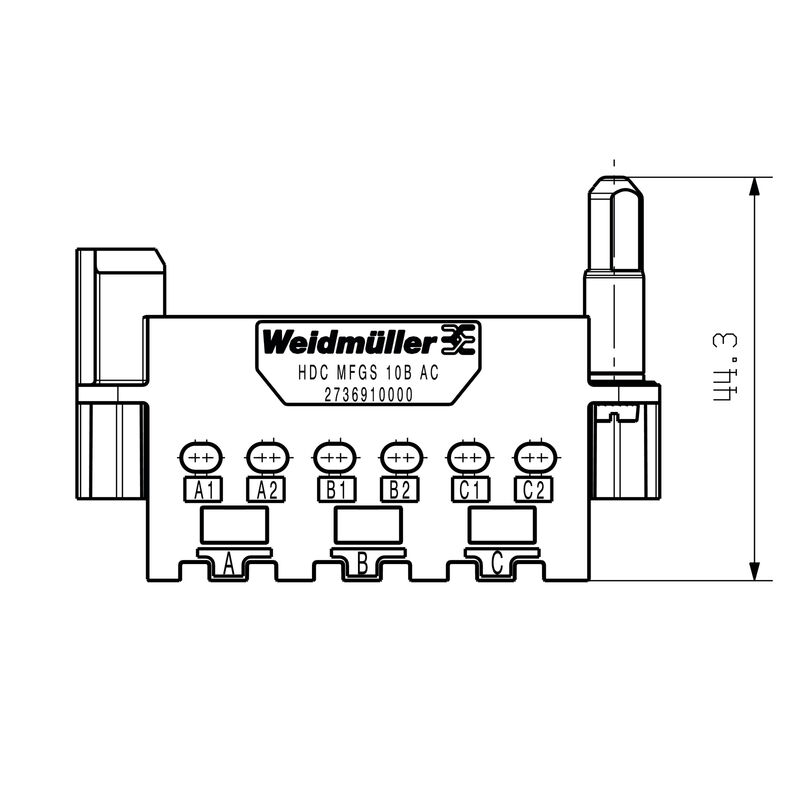

Rysunek
HDC MFGS 10B AC
Rysunek
HDC MFGS 10B AC
wycięcie montażowe

HDC MFGS 10B AC

Rama

Nr. produktu 2736910000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Jest dodatkiem 31 Produkty pokrewne 2
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Dane ogólne Dane połączenia ochronnego Ważna informacja Klasyfikacje

Dopuszczenia

ROHS
Zgodny

Ogólne dane zamówieniowe

Wersja
Rama
Nr zam.
2736910000
Typ
HDC MFGS 10B AC
GTIN (EAN)
4050118822274
Ilość
1 szt.

Wymiary i masa

Głębokość
37,35 mm
Głębokość (cale)
1,47 inch
Szerokość
54 mm
Szerokość (cale)
2,126 inch
Masa netto
57,2 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
425d5315-3039-4ee5-aab3-6b6a65cc297f

Dane ogólne

Cykle wpinania
≥ 500
Liczba gniazd
3
Materiał podstawowy
odlew ciśnieniowy cynkowy
Rozmiar instalacji
4
Typoszereg
ModuPlug
Wersja trzpienia prowadzącego
krótka

Dane połączenia ochronnego

moment dokręcający maks. złącze PE
1,3 Nm
moment dokręcający min. złącze PE
1,2 Nm

Ważna informacja

Informacje produktowe
Przyłącze PE nie jest już dostępne dla wersji ze stykiem prowadzącym.

Klasyfikacje

ETIM 8.0
EC002312
ETIM 9.0
EC002312
ETIM 10.0
EC002312
ECLASS 14.0
27-44-02-92
ECLASS 15.0
27-44-02-92
