Właściwości

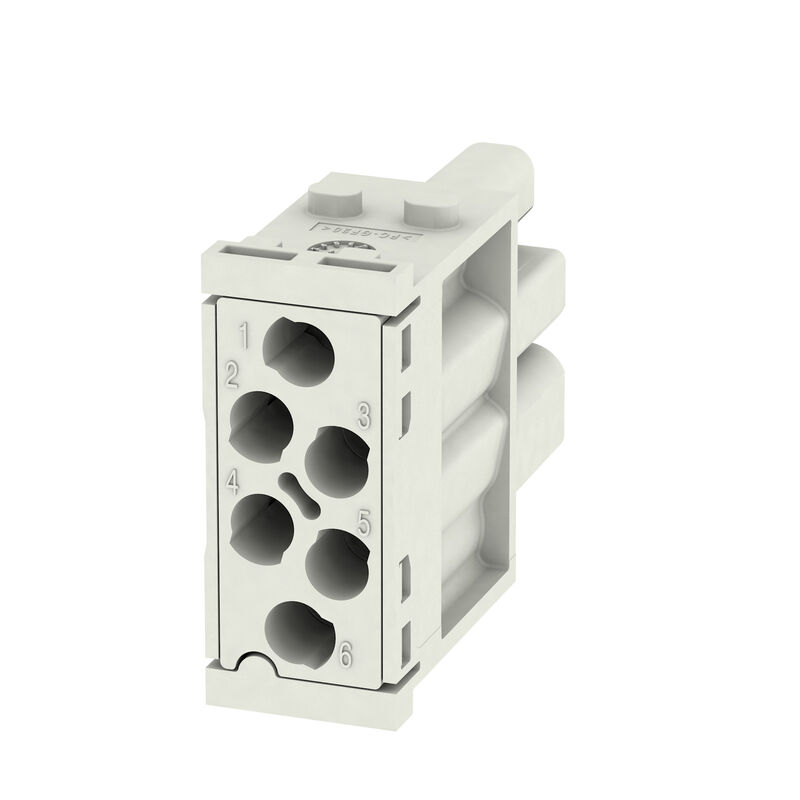

| Wersja | Moduł sygnałowy, 500 V, 16 A, Liczba biegunów: 6, Przyłącze zagniatane, złącze żeńskie, Wymagane otwory wtykowe: 1 |
| Nr zam. | 1429370000 |
| Typ | HDC MHE 6 FC |
| GTIN (EAN) | 4050118233704 |
| Ilość | 1 szt. |
| Głębokość | 34 mm |
| Głębokość (cale) | 1,339 inch |
| Wysokość | 41,6 mm |
| Wysokość (cale) | 1,638 inch |
| Szerokość | 14,5 mm |
| Szerokość (cale) | 0,571 inch |
| Masa netto | 10,59 g |
| Temperatura graniczna | -40 °C ... 125 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 1609748e-c278-4c9b-b3d1-e6215d2988cd |
| Cykle wpinania | ≥ 500 |
| Kategoria przepięciowa | III |
| Klasa palności wg UL 94 | V-0 |
| Liczba biegunów | 6 |
| Napięcie pomiarowe (DIN EN 61984) | 500 V |
| Napięcie pomiarowe według UL/CSA | 600 V |
| Prąd pomiarowy (DIN EN 61984) | 16 A |
| Stopień zanieczyszczenia | 3 |
| tworzywo | Poliwęglan, wzmocniony włóknem szklanym |
| Typ | złącze żeńskie |
| Typoszereg | ModuPlug |
| Udarowe napięcie pomiarowe (DIN EN 61984) | 6 kV |
| Wymagane otwory wtykowe | 1 |
| Wytrzymałość izolacji | 1012 Ω |
| Rodzaj przyłącza PE | złącze śrubowe nad ramą modułu |
| Długość usunięcia izolacji przyłącza pomiarowego | 7,5 mm |
| przekrój przyłącza przewodu AWG, min. | AWG 20 |
| Przekrój przyłącza przewodu, maks. | 4 mm² |
| Przekrój przyłącza przewodu, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 12 |
| Rodzaj przyłącza | Przyłącze zagniatane |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54181) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1429370000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1429370000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| Dopuszczenia |  |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E92202 |
Akcesoria
-
Nr. produktu:1201100000Jedn. opak.:100 szt.
Złącza przemysłowe, Styk zaciskany, HE, HEE, HQ, MixMate, złącze żeńskie, Przekrój przyłącza przewodu, maks.: 0.5, toczony, stop miedzi
-
Nr. produktu:1201500000Jedn. opak.:100 szt.
Złącza przemysłowe, Styk zaciskany, HE, HEE, HQ, MixMate, złącze żeńskie, Przekrój przyłącza przewodu, maks.: 4, toczony, stop miedzi
-
Nr. produktu:1651500000Jedn. opak.:100 szt.
Złącza przemysłowe, Styk zaciskany, HE, HEE, HQ, MixMate, złącze żeńskie, Przekrój przyłącza przewodu, maks.: 2.5, toczony, stop miedzi
-
Nr. produktu:1116530000Jedn. opak.:100 szt.
Złącza przemysłowe, Styk zaciskany, HE, HEE, HQ, MixMate, złącze żeńskie, Przekrój przyłącza przewodu, maks.: 4.65, toczony, stop miedzi
-
Nr. produktu:1651470000Jedn. opak.:100 szt.
Złącza przemysłowe, Styk zaciskany, HE, HEE, HQ, MixMate, złącze żeńskie, Przekrój przyłącza przewodu, maks.: 0.5, toczony, stop miedzi
-
Nr. produktu:1201400000Jedn. opak.:100 szt.
Złącza przemysłowe, Styk zaciskany, HE, HEE, HQ, MixMate, złącze żeńskie, Przekrój przyłącza przewodu, maks.: 2.5, toczony, stop miedzi
-
Nr. produktu:1651510000Jedn. opak.:100 szt.
Złącza przemysłowe, Styk zaciskany, HE, HEE, HQ, MixMate, złącze żeńskie, Przekrój przyłącza przewodu, maks.: 4, toczony, stop miedzi
-
Nr. produktu:1651480000Jedn. opak.:100 szt.
Złącza przemysłowe, Styk zaciskany, HE, HEE, HQ, MixMate, złącze żeńskie, Przekrój przyłącza przewodu, maks.: 1, toczony, stop miedzi
-
Nr. produktu:1201300000Jedn. opak.:100 szt.
Złącza przemysłowe, Styk zaciskany, HE, HEE, HQ, MixMate, złącze żeńskie, Przekrój przyłącza przewodu, maks.: 1.5, toczony, stop miedzi
-
Nr. produktu:1651490000Jedn. opak.:100 szt.
Złącza przemysłowe, Styk zaciskany, HE, HEE, HQ, MixMate, złącze żeńskie, Przekrój przyłącza przewodu, maks.: 1.5, toczony, stop miedzi
-
Nr. produktu:1201200000Jedn. opak.:100 szt.
Złącza przemysłowe, Styk zaciskany, HE, HEE, HQ, MixMate, złącze żeńskie, Przekrój przyłącza przewodu, maks.: 1, toczony, stop miedzi
Odpowiedniki
-
Nr. produktu:2748420000Jedn. opak.:1 szt.
Moduł sygnałowy, 500 V, 16 A, Liczba biegunów: 6, PUSH IN z aktuatorem, Złącze męskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:1429360000Jedn. opak.:1 szt.
Moduł sygnałowy, 500 V, 16 A, Liczba biegunów: 6, Przyłącze zagniatane, Złącze męskie, Wymagane otwory wtykowe: 1
Jest odpowiednikiem
-
Nr. produktu:1429360000Jedn. opak.:1 szt.
Moduł sygnałowy, 500 V, 16 A, Liczba biegunów: 6, Przyłącze zagniatane, Złącze męskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:2748420000Jedn. opak.:1 szt.
Moduł sygnałowy, 500 V, 16 A, Liczba biegunów: 6, PUSH IN z aktuatorem, Złącze męskie, Wymagane otwory wtykowe: 1
