Właściwości

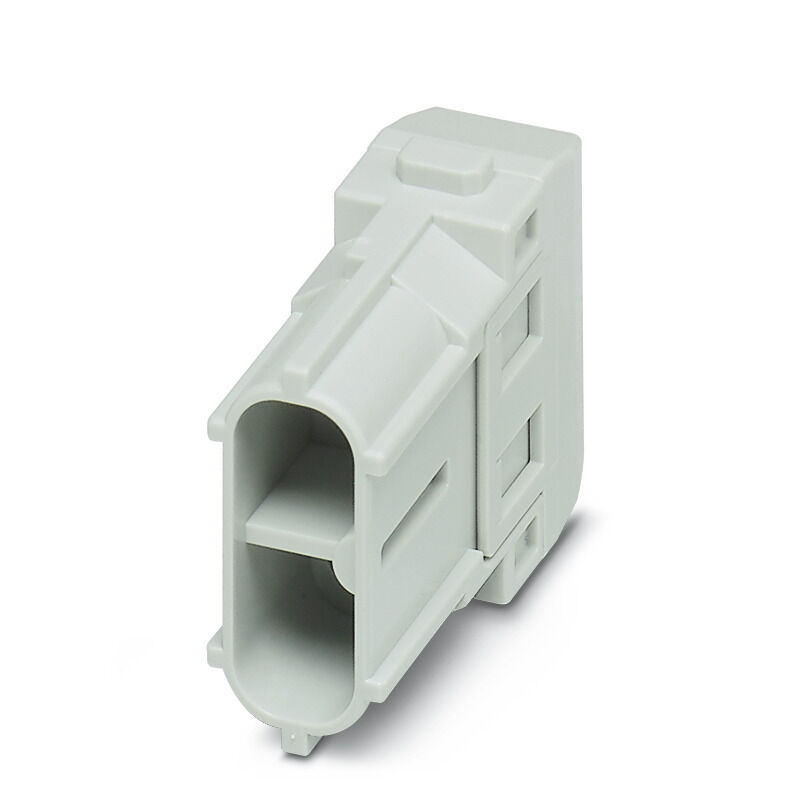

| Wersja | Moduł mocy, 830 V, 40 A, Liczba biegunów: 2, Przyłącze zagniatane, Złącze męskie, Wymagane otwory wtykowe: 1 |
| Nr zam. | 2748340000 |
| Typ | HDC MHX 2 MC |
| GTIN (EAN) | 4050118890990 |
| Ilość | 5 szt. |

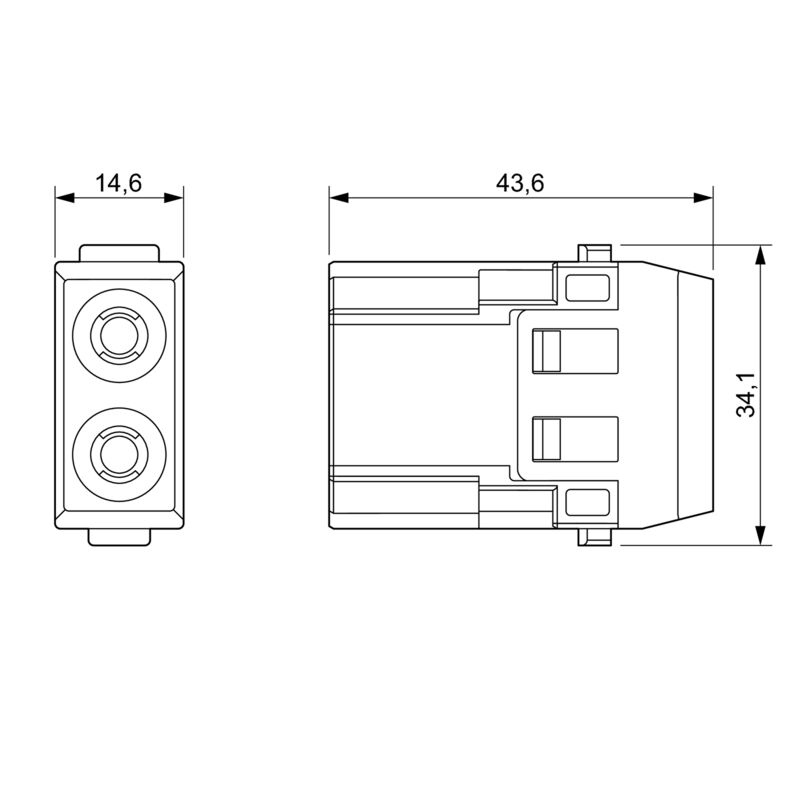

| Głębokość | 34 mm |
| Głębokość (cale) | 1,339 inch |
| Wysokość | 43,7 mm |
| Wysokość (cale) | 1,72 inch |
| Szerokość | 34,2 mm |
| Szerokość (cale) | 1,346 inch |
| Masa netto | 11,8 g |
| Temperatura graniczna | -40 °C ... 125 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Cykle wpinania | ≥ 500 |
| Kategoria przepięciowa | III |
| Klasa palności wg UL 94 | V-0 |
| Liczba biegunów | 2 |
| Napięcie pomiarowe (DIN EN 61984) | 830 V |
| Napięcie pomiarowe według UL/CSA | 600 V |
| Prąd pomiarowy (DIN EN 61984) | 40 A |
| Stopień zanieczyszczenia | 3 |
| tworzywo | Poliwęglan |
| Typ | Złącze męskie |
| Udarowe napięcie pomiarowe (DIN EN 61984) | 8 kV |
| Wymagane otwory wtykowe | 1 |
| Rodzaj przyłącza PE | złącze śrubowe nad ramą modułu |
| przekrój przyłącza przewodu AWG, min. | AWG 16 |
| Przekrój przyłącza przewodu, maks. | 10 mm² |
| Przekrój przyłącza przewodu, min. | 1,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 8 |
| Rodzaj przyłącza | Przyłącze zagniatane |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188710) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2748340000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| Dopuszczenia |   |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (UR) | E310075 |
Akcesoria
-
-
-
-
-
-
-
-
-
-
-
-
-
Nr. produktu:1002920000Jedn. opak.:25 szt.
Złącza przemysłowe, Styk zaciskany, MixMate, Złącze męskie, Przekrój przyłącza przewodu, maks.: 2.5, toczony, stop miedzi
-
Nr. produktu:2494550000Jedn. opak.:25 szt.
Złącza przemysłowe, Styk zaciskany, Złącze męskie, Przekrój przyłącza przewodu, maks.: 8, toczony, stop miedzi
-
Nr. produktu:1002940000Jedn. opak.:25 szt.
Złącza przemysłowe, Styk zaciskany, MixMate, Złącze męskie, Przekrój przyłącza przewodu, maks.: 6, toczony, stop miedzi
-
Nr. produktu:1002930000Jedn. opak.:25 szt.
Złącza przemysłowe, Styk zaciskany, MixMate, Złącze męskie, Przekrój przyłącza przewodu, maks.: 4, toczony, stop miedzi
-
Nr. produktu:1002910000Jedn. opak.:25 szt.
Złącza przemysłowe, Styk zaciskany, MixMate, Złącze męskie, Przekrój przyłącza przewodu, maks.: 1.5, toczony, stop miedzi
-
-
-
-
-
-
-
-
-
-
-
Odpowiedniki
-
Nr. produktu:2748350000Jedn. opak.:5 szt.
Moduł mocy, 830 V, 40 A, Liczba biegunów: 2, Przyłącze zagniatane, złącze żeńskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:2748330000Jedn. opak.:2 szt.
Moduł mocy, 690 V, 40 A, Liczba biegunów: 2, Przyłącze śrubowe osiowe, złącze żeńskie, Wymagane otwory wtykowe: 1
Jest odpowiednikiem
-
Nr. produktu:2748350000Jedn. opak.:5 szt.
Moduł mocy, 830 V, 40 A, Liczba biegunów: 2, Przyłącze zagniatane, złącze żeńskie, Wymagane otwory wtykowe: 1
-
Nr. produktu:2748330000Jedn. opak.:2 szt.
Moduł mocy, 690 V, 40 A, Liczba biegunów: 2, Przyłącze śrubowe osiowe, złącze żeńskie, Wymagane otwory wtykowe: 1
