Właściwości
| Wersja | Kołnierz Hybrid, IP67, Cat.5 (ISO/IEC 11801) |
| Nr zam. | 1072900000 |

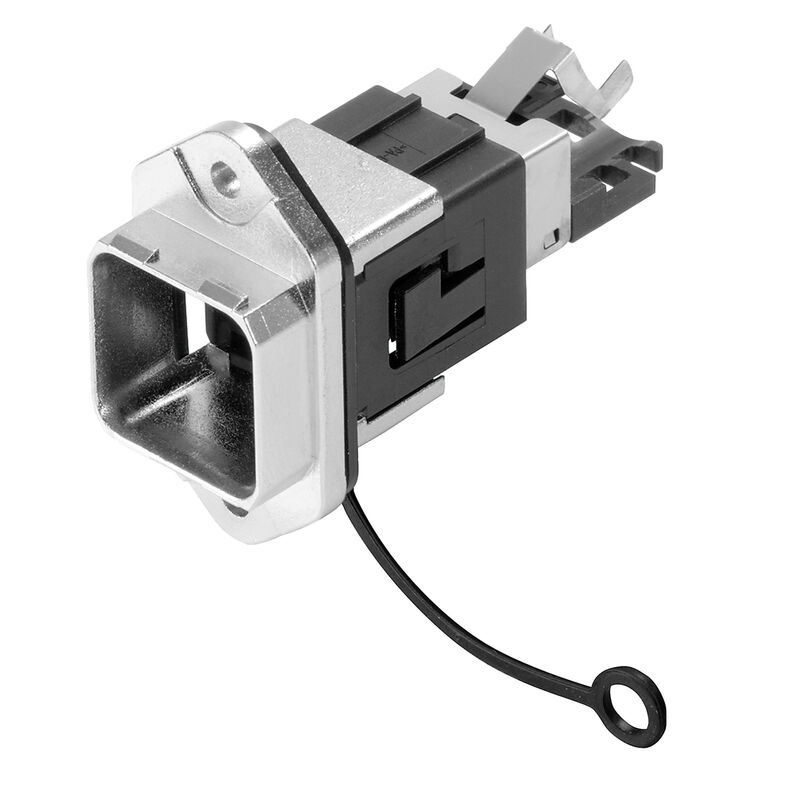

| Typ | IE-BSS-V14M-HYB-10P-FJ |
| GTIN (EAN) | 4032248831111 |
| Ilość | 10 szt. |
| Masa netto | 55,47 g |
| Temperatura eksploatacyjna | -40 °C...70 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Cykle wpinania | 500 |
| Ekranowanie | 360° obudowa dookólna |
| Kategoria | Cat.5 (ISO/IEC 11801) |
| Podstawowy materiał obudowy | odlew ciśnieniowy cynkowy |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,08 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 0,75 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. (AWG) | AWG 20 |
| Przekrój przyłącza przewodu, z cienkiego drutu, min. (AWG) | AWG 27 |
| Przyłącze 2 | Końcówka zaprasowywana |
| rodzaj montażu | 2 wkręty |
| Stopień ochrony | IP67 |
| złącze 1 | Hybrydowy (Q10) |
| Średnica płaszcza, maks. | 10 mm |
| Średnica płaszcza, min. | 5 mm |
| Prąd znamionowy | 3 A na zestyk |
| Rezystancja skrośna | <10 mΩ |
| Norma dot. łączników wtykowych |
IEC 61076-3-119 CDV
IEC 61076-3-117 wariant 14 |
| Nr certyfikatu (cULus) | E316369 |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [PROFINET Manufacturer's Declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_67339) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_103041) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1072900000) |
| Dokumentacja użytkownika |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_67968) [Designation key / Type key](https://mdcop.weidmueller.com/mediadelivery/asset/900_90842) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC001121 |
| ETIM 7.0 | EC001121 |
| ETIM 8.0 | EC001121 |
| ETIM 9.0 | EC001121 |
| ECLASS 9.0 | 27-44-03-90 |
| ECLASS 9.1 | 27-44-09-90 |
| ECLASS 10.0 | 27-44-03-90 |
| ECLASS 11.0 | 27-44-03-90 |
| ECLASS 12.0 | 27-44-03-90 |
| ECLASS 13.0 | 27-44-03-90 |
| ECLASS 14.0 | 27-44-03-90 |
| Dopuszczenia |  |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cULus) | E316369 |
