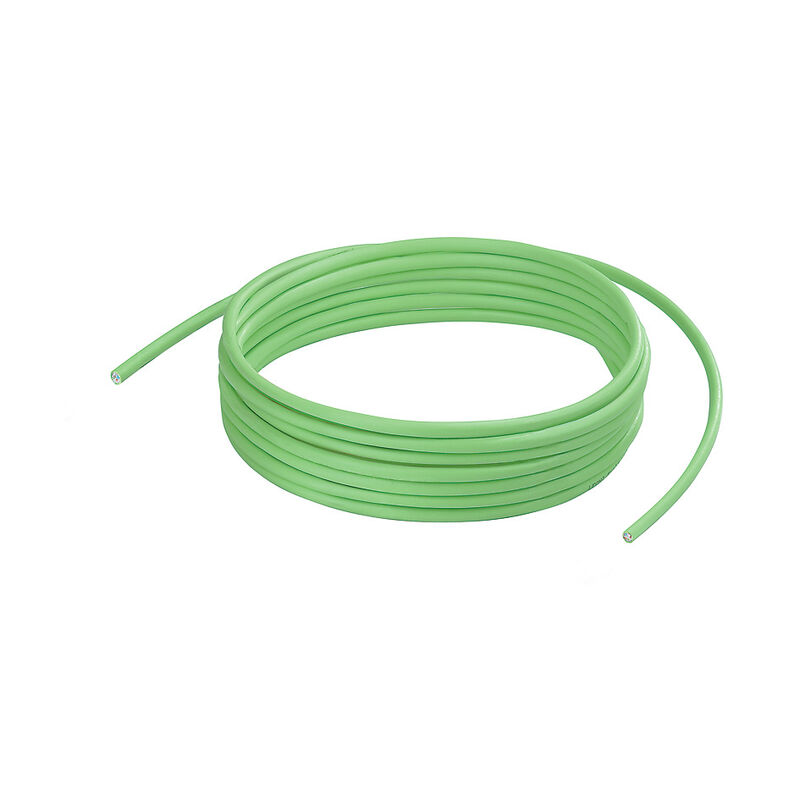

Kabel systemowy, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PVC, 100 m

Nr. produktu 8898990000
Pobierz kartę katalogową Pobieranie produktów
Produkty pokrewne 2
Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Specyfikacje techniczne kabla Specjalne standardy dla kabli Normy Budowa kabla Własności kabli elektrycznych Własności mechaniczne i materiałowe kabli Klasyfikacje Dopuszczenia

Ogólne dane zamówieniowe

Wersja
Kabel systemowy, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PVC, 100 m
Nr zam.
8898990000
Typ
IE-C5DS4VG-100
GTIN (EAN)
4032248649358
Ilość
1  szt.
opakowanie
jako pierścień kablowy w kartonie

Wymiary i masa

Długość
100  m
Długość (cale)
3 937,008  inch
Masa netto
6 681  g

Temperatury

Temperatura magazynowania
-40 °C...80 °C
Temperatura eksploatacyjna
-40 °C...80 °C
Temperatura układania
-40 °C...80 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne
REACH SVHC
No SVHC above 0.1 wt%

Specyfikacje techniczne kabla

Ekranowane
Tak
izolacja
PE
kolor płaszcza
zielony (RAL 6018)
liczba żył
4
Napięcie probiercze: przewód-przewód-ekran
2000 Vefekt., 50 Hz, 1 min
Odporność na olej
zgodnie z wymaganiami IEC 60811-2-1
odporność na rozprzestrzenianie się płomienia
zgodnie z wymaganiami IEC 60332-1 / UL 1685

Specjalne standardy dla kabli

Norma dot. materiałów izolacyjnych
DIN EN 50290-2-23 (VDE 0819) Tabela 2/A (HD 624.3)
Norma dot. budowy
UL-Style 21694
Norma dot. materiałów na przewody
DIN EN 13602 Cu-ETP-A
Normy dot. materiałów ekranujących
DIN EN 13602 Cu-ETP-A..B

Normy

Norma dot. materiałów izolacyjnych
DIN EN 50290-2-23 (VDE 0819) Tabela 2/A (HD 624.3)
Norma dot. budowy
UL-Style 21694
Norma dot. materiałów na przewody
DIN EN 13602 Cu-ETP-A
Normy dot. materiałów ekranujących
DIN EN 13602 Cu-ETP-A..B

Budowa kabla

Ekran łącznie
Folia aluminiowa
Oplot ekranujący z drutów miedzianych
Ekranowanie
SF/UTP
Grubość materiału płaszcza
0,9  mm
Grubość oplotu ekranującego
0,13  mm
izolacja
PE
kolor płaszcza
zielony (RAL 6018)
liczba żył
4
Materiał przewodowy
Przewód linkowy miedziany, cynowany
Oznaczenia norm
2YY(ST)CY 2x2x0,75/1,5-100 LI VZN GN
Przekrycie oplotu ekranującego
85  %
Przekrój
4*AWG 22/7 - 0,32 mm²
Przewody plecione
7
Sekwencja kolorów żył - pary żył
biały, żółty, niebieski, pomarańczowy
tworzywo płaszcza
PVC
Usytuowanie żył
Czwórka gwiazdowa
Wypełniacz
Jako element centralny
Średnica izolacji
1,56  mm
Średnica płaszcza wewnętrznego
4,05  mm
Średnica płaszcza, maks.
6,7  mm
Średnica płaszcza, min.
6,3  mm

Własności kabli elektrycznych

Czas przebiegu sygnału
5,3  ns/m
Impedancja falowa
100 ± 5 Ω przy 100 MHz
Impedancja przejścia
20 mΩ/m przy 10 MHz
Kategoria
Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B)
Napięcie probiercze: przewód-przewód-ekran
2000 Vefekt., 50 Hz, 1 min
Napięcie robocze (wg UL)
600 V
Napięcie robocze UL
600  V
Rezystancja pętli
120  Ω/km
Wytrzymałość izolacji
500.000 Ω

Własności mechaniczne i materiałowe kabli

Odporność na olej
zgodnie z wymaganiami IEC 60811-2-1
Odporność na promienie UV
Tak
odporność na rozprzestrzenianie się płomienia
zgodnie z wymaganiami IEC 60332-1 / UL 1685
Promień gięcia, min., jednorazowy
3,5 *średnica
Promień gięcia, min., powtarzany
7,5 x średnica kabla
Wytrzymałość na ścieranie
dobrze

Klasyfikacje

ETIM 6.0
EC000830
ETIM 7.0
EC003249
ETIM 8.0
EC003249
ETIM 9.0
EC003249
ETIM 10.0
EC003249
ECLASS 9.0
27-06-18-05
ECLASS 9.1
27-06-90-90
ECLASS 10.0
27-06-18-01
ECLASS 11.0
27-06-18-01
ECLASS 12.0
27-06-18-01
ECLASS 13.0
27-06-18-01
ECLASS 14.0
27-06-18-01
ECLASS 15.0
27-06-18-01

Dopuszczenia

ROHS
Zgodny
