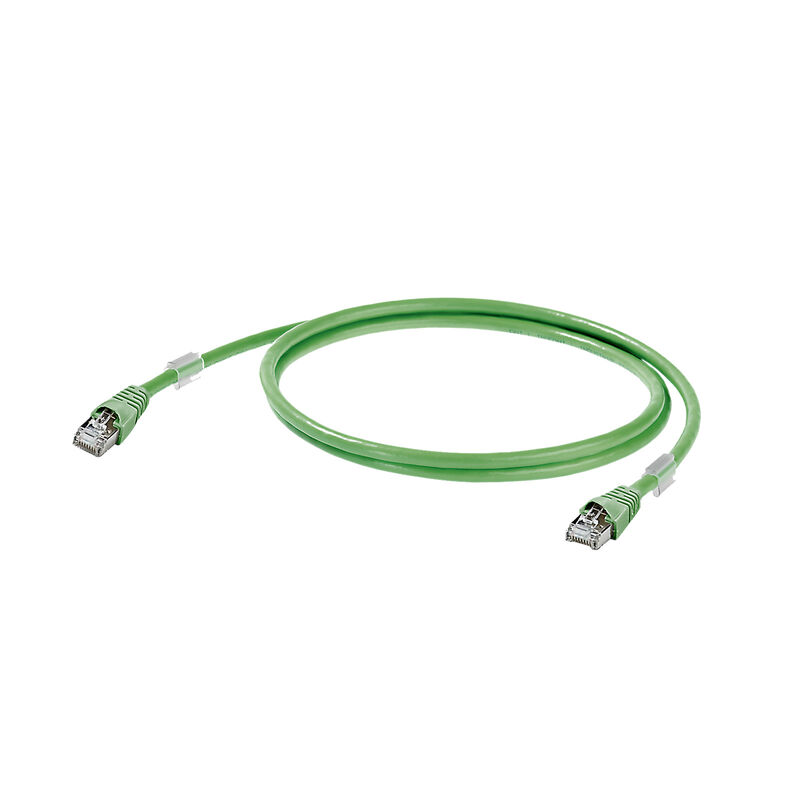

Câble système, RJ45 IP 20, RJ45 IP 20, Cat.5 (ISO/IEC 11801), PUR, 1.5 m

Référence produit 1166000015
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 2 Autres produits de la même gamme 15
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Propriétés électriques Normes générales Normes Cable structure Propriétés électriques du câble Propriétés mécaniques et des matériaux du câble Mâle Mâle gauche Mâle droite Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E316369

Informations générales de commande

Version
Câble système, RJ45 IP 20, RJ45 IP 20, Cat.5 (ISO/IEC 11801), PUR, 1.5 m
Référence
1166000015
Typ
IE-C5ES8UG0015M40M40-G
GTIN (EAN)
4032248956548
Qty.
1 Pièce

Dimensions et poids

Longueur
1,5 m
Longueur (pouces)
59,055 inch
Poids net
60,72 g

Températures

Température de fonctionnement
-40 °C...75 °C
Температура монтажа
-10 °C...60 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Propriétés électriques

PoE / PoE+
selon IEEE 802.3at

Normes générales

Norme de connecteur
CEI 60603-7-51
Nº de certificat (cULus)
E316369

Normes

Norme de connecteur
CEI 60603-7-51

Cable structure

Arrangement du fil
Paire torsadée
Blindage
SF/UTP
Blindage complet
Tressage de blindage de fils de cuivre
Blindage de paire de fils
Feuille d'aluminium
Brins
7
Couleur de la gaine
vert
Diamètre de l#92isolation
0,98 mm
Diamètre de la gaine, max.
6 mm
Diamètre de la gaine, min.
5,6 mm
Isolation
PE
Matériau de conducteur
Conducteur en cuivre étamé semi-rigide
Matériau de la gaine
PUR
Nombre de conducteurs
8
Section
4*2*AWG 26/7 - 4*2*0,128 mm²
Séquence des couleurs des fils –paires de fils
blanc/bleu - bleu, blanc/orange - orange, blanc/vert - vert, blanc/marron - marron

Propriétés électriques du câble

Catégorie
Cat.5 (ISO/IEC 11801)
Tension d'essai : fil-fil-blindage
750 V DC, 1 min
Vitesse de transmission
10/100 MBit/s
1000 Mbit/s

Propriétés mécaniques et des matériaux du câble

Halogene
Sans halogène, selon CEI 60754-2
Min. bending radius, repetitive
10 x diamètre du câble
Radio de flexión, mín., Único
5 x diamètre du câble
Resistance to spread of flame
selon CEI 60332-1
Resistenza all'abrasione
très bon
Sans silicone
Oui
Tenue aux huiles
EN 50305
UV-resistant
Oui

Mâle

Prise de raccordement à droite
RJ45, IP20, Contact mâle, droit, Prise mâle, Plastique, blindé
Prise de raccordement à gauche
RJ45, IP20, Contact mâle, droit, Prise mâle, Plastique, blindé

Mâle gauche

Plug left
RJ45, IP20, Contact mâle, droit, Prise mâle, Plastique, blindé

Mâle droite

Prise de raccordement à droite
RJ45, IP20, Contact mâle, droit, Prise mâle, Plastique, blindé

Classifications

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
