Właściwości

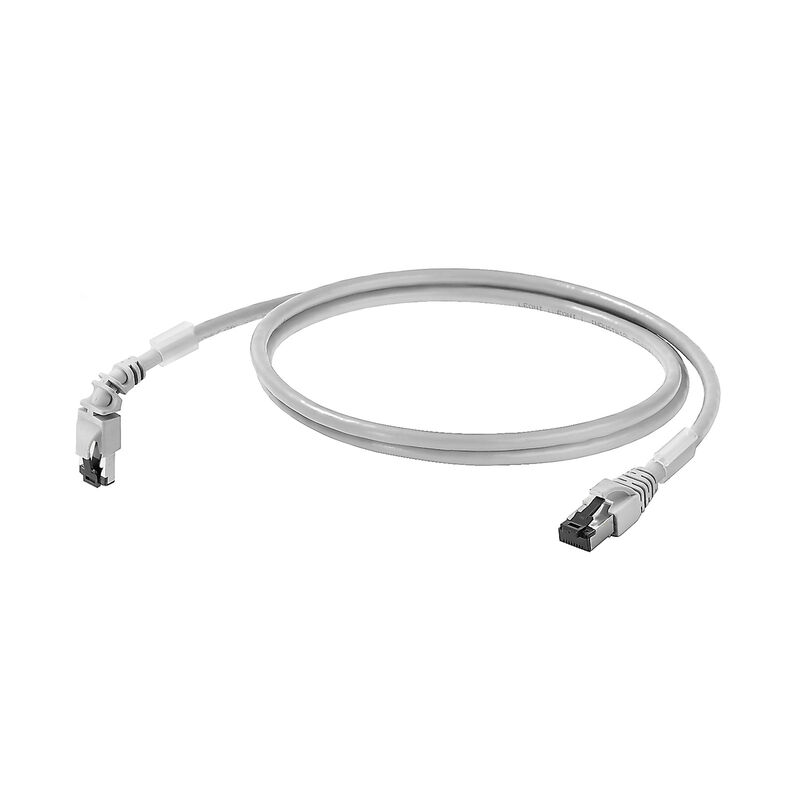

| Wersja | Kabel Patch, RJ45 IP 20, Zakrzywiony 270°, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 0.5 m |
| Nr zam. | 1233160005 |
| Typ | IE-C6FP8LD0005M40W40-D |
| GTIN (EAN) | 4050118016819 |
| Ilość | 1 szt. |
| Długość | 0,5 m |
| Długość (cale) | 19,685 inch |
| Masa netto | 37 g |
| Temperatura magazynowania | -20 °C...60 °C |
| Temperatura eksploatacyjna | -20 °C...60 °C |
| Temperatura układania | 0 °C...50 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Obciążalność przy temp. 50°C | 1 A |
| PoE / PoE+ | zgodnie z IEEE 802.3at |
| Komunikacyjne instalacje kablowe zależne od aplikacji |
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002 EN50173-1:2007 |
| Norma dot. łączników wtykowych | IEC 60603-7-51 |
| Nr certyfikatu (cULus) | E316369 |
| Norma dot. łączników wtykowych | IEC 60603-7-51 |
| Ekran łącznie | Oplot ekranujący z drutów miedzianych |
| Ekranowanie | S/FTP |
| Ekranowanie pary żył | Folia aluminiowa |
| izolacja | PE |
| kolor płaszcza | szary |
| liczba żył | 8 |
| Przekrycie oplotu ekranującego | 60 % |
| Przekrój | 4*2*AWG 27/7 - 4*2*0,1 mm² |
| Przewody plecione | 7 |
| Sekwencja kolorów żył - pary żył | biało-niebieski / biało-pomarańczowy / biało-zielony / biało-brązowy |
| tworzywo płaszcza | LSZH |
| Usytuowanie żył | skręcona para |
| Średnica izolacji | 1,04 mm |
| Średnica płaszcza, maks. | 5,9 mm |
| Średnica płaszcza, min. | 5,5 mm |
| Impedancja falowa | 100 ± 15 Ω przy 1-100 MHz |
| Kategoria | <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010) |
| Klasa separacji zgodnie z EN 50174-2 | d |
| Napięcie probiercze: przewód-przewód-ekran | 2,5 kV / DC przez 2 s |
| napięcie robocze | 50 V DC |
| Napięcie robocze (wg UL) | 30 V AC / 42.4 V DC |
| Pojemność przy 1 kHz | 46 nF/km |
| Rezystancja sprzężenia przy 10 MHz / m | 5 mΩ |
| Rozrzut opóźnienia | 2,5 ns/100m |
| Różnica rezystancji | 5 % |
| Szybkość przesyłania danych | 10 Gb/s |
| Tłumiennie sprzężenia do 1000 MHz | 80 dB |
| Barwny | szary |
| Halogenki | bezhalogenowe, zgodnie z IEC 60754-2 |
| odporność na rozprzestrzenianie się płomienia |
zgodnie z wymaganiami IEC 60332-2-2
zgodnie z wymaganiami IEC 60332-1-2 in accordance with IEC 60332-3-24 in accordance with UL 2556 (FT1) |
| Promień gięcia, min., jednorazowy | 4 x średnica kabla |
| Wtyk po lewej | RJ45, IP20, styk męski, prosty, wtyk, Tworzywo sztuczne, Ekranowane |
| Wtyk po prawej | RJ45, IP20, styk męski, zakrzywiony 270°, wtyk, Tworzywo sztuczne, Ekranowane |
| Wtyk po lewej | RJ45, IP20, styk męski, prosty, wtyk, Tworzywo sztuczne, Ekranowane |
| Wtyk po prawej | RJ45, IP20, styk męski, zakrzywiony 270°, wtyk, Tworzywo sztuczne, Ekranowane |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[ISO/IEC EN and TIA/EIA Screened Class EA Category 6A, 2 connector channel](https://mdcop.weidmueller.com/mediadelivery/asset/900_67336)
[DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418) [Control - CC-Link Patchcord Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_287446) [Field - CC-Link Patchcord Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_287447) [TSN - CC-Link Patchcord Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_287448) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39882) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1233160005) |
| Powiadomienie o zmianie produktu |
[PCN-PB47-20180213-00-A_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_52811)
[PCN-PB47-20180213-00-A_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_52812) [Technische Änderung zu der Cabinet Line (RJ45 CAT.6A Patchkabel LSZH)](https://mdcop.weidmueller.com/mediadelivery/asset/900_248235) [Technical change to RJ45 CabinetLine (RJ45 CAT.6A Patchcable LSZH)](https://mdcop.weidmueller.com/mediadelivery/asset/900_302280) |
| Dokumentacja użytkownika |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| Dopuszczenia |    |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cULus) | E316369 |
