Właściwości
| Wersja | konwerter seryjny / ethernet, 2x RJ45, 1x DB9 do RS-232, 1x blok zaciskowy do RS-422/485, IP30, -40 °C...75 °C |
| Nr zam. | 1285830000 |

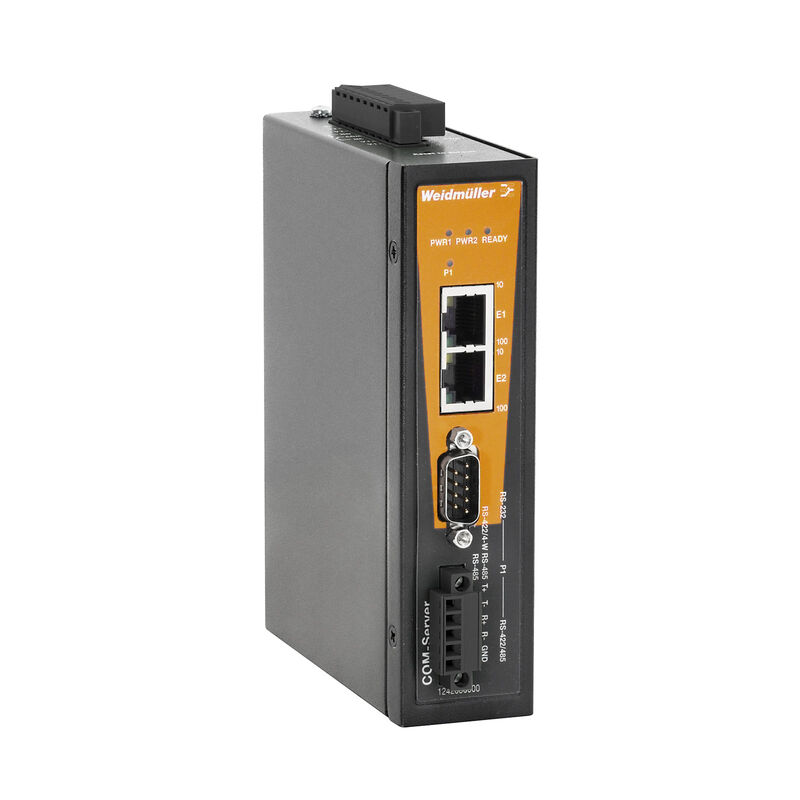

| Typ | IE-CST-2TX-1RS232/485 |
| GTIN (EAN) | 4050118076639 |
| Ilość | 1 szt. |
| Głębokość | 105 mm |
| Głębokość (cale) | 4,134 inch |
| Wysokość | 140 mm |
| Wysokość (cale) | 5,512 inch |
| Szerokość | 36 mm |
| Szerokość (cale) | 1,417 inch |
| Masa netto | 475 g |
| Temperatura magazynowania | -40 °C...85 °C |
| Temperatura eksploatacyjna | -40 °C...75 °C |
| Wilgotność | 5 do 95 % (bez kondensacji) |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6c, 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9229992a-00b9-4096-8962-200a7f33e289 |
| norma bezpieczeństwa |
UL508
EN 62368-1 |
| Normy EMV |
EN 61000-4-2 (wyład. elektrostat.), Stopień 3
EN 61000-4-3 (sygnały radiowe), Stopień 3 Rozdział B Klasa A EN 61000-4-5 (przepięcia) EN 61000-4-5 (przepięcia), Stopień 3 EN 61000-4-6 (odporność na zaburzenia przewodzone), Stopień 3 EN 61000-4-8 EN 61000-4-11 EN 55032 EN 55035 FCC Część 15 |
| Rejony zagrożone wybuchem |
UL/cUL, Class I Division 2, Groups A, B, C i D
ATEX Strefa 2 Ex nA nC IIC T3 Gc |
| Swobodny spadek | Zgodnie z IEC 60068-2-32 |
| Wibracje | wg IEC 60068-2-6 |
| Wstrząs | wg IEC 60068-2-27 |
| Temperatura magazynowania, max. | 85 °C |
| Temperatura magazynowania, min. | -40 °C |
| Temperatura pracy, max. | 75 °C |
| Temperatura pracy, min. | -40 °C |
| Wilgotność | 5 do 95 % (bez kondensacji) |
| Czasokres | 5 lat |
| magnetyczna ochrona izolacji | Wbudowane 1,5 KV |
| Ochrona przewodu Ethernet | Ochrona przepięciowa 1 kV (stopień 2) |
| Ochrona przewodu szeregowego | Ochrona 15 KV ESD dla wszystkich sygnałów, ochrona przepięciowa 1 kV (stopień 2) |
| Porty Ethernet | 2 |
| Porty RJ45 |
10/100BaseT(X)
Przyłącze Auto MDI/MDI-X |
| Porty szeregowe | 1 |
| Przełączenie kierunku przepływu danych RS485 | ADDC® (automatyczne kierunkowe sterowanie danymi) |
| Przyłącze szeregowe |
DB9 do RS-232
Blok zaciskowy do RS-422/485 |
| Standardy dot. interfejsów | RS-232/422/485 |
| MTBF |
|
| Pobór prądu |
|
| Przyłącze | 1 wyjmowana 8-biegunowa łączówka |
| Zakres napięcia zasilania |
|
| Zasilanie |
24 V DC
2 wejścia nadmiarowe |
| Bity danych |
5
6 7 8 |
| Bity zakończenia transmisji |
1
1,5 2 |
| Parzystość |
żaden
proste nieparzyste Odległość Oznacznik |
| Sterowanie strumieniem |
RTS/CTS i DTR/DSR (RS-232)
XON/XOFF |
| Szybkość transmisji | 50 b/s do 921,6 kb/s |
| Podstawowy materiał obudowy | metal |
| rodzaj montażu | Szyna nośna |
| Stopień ochrony | IP30 |
| Sterowanie strumieniem |
RTS/CTS i DTR/DSR (RS-232)
XON/XOFF |
| Automatyczne ponowne uruchomienie w razie zakłócenia | Wbudowany programator zegarowy Watchdog (WDT) |
| Funkcja alarmu | Wbudowany brzęczyk i zegar czasu rzeczywistego (RTC) |
| Opcje konfiguracji | Konsola Web, Konsole szeregowa, konsola Telnet, Windows Utility |
| Protokół sieciowy | ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, Rtelnet, DNS, SNMP, HTTP, SMTP, SNTP, IGMP |
| Sterownik Windows Real-COM | Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8 x86/x64, 2012 x64 |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[ATEX certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_82220)
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_96974) [EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35808) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_289040) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_107914) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1285830000) |
| Oprogramowanie |
[Software -- S/E-Converter Administration Tool](https://mdcop.weidmueller.com/mediadelivery/asset/900_35750)
[Firmware -- Firmware Version 1.0.6](https://mdcop.weidmueller.com/mediadelivery/asset/900_35803) [Driver -- Real TTY Driver for Linux (Linux 2.x)](https://mdcop.weidmueller.com/mediadelivery/asset/900_78226) [Driver -- Real TTY Driver for Linux (Linux 3.x, 4.x)](https://mdcop.weidmueller.com/mediadelivery/asset/900_78227) |
| Dokumentacja użytkownika |
[Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_35800)
[Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_39903) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000310 |
| ETIM 7.0 | EC000310 |
| ETIM 8.0 | EC000310 |
| ETIM 9.0 | EC000310 |
| ECLASS 11.0 | 19-17-01-32 |
| ECLASS 12.0 | 19-17-01-32 |
| ECLASS 13.0 | 19-17-01-14 |
| ECLASS 14.0 | 19-17-01-32 |
| Dopuszczenia |       |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cULus) | E141197 |
| Nr certyfikatu (cULusEX) | E223527 |
