IE-FM6D2UE0001MSD0SD0X
IE-FM6D2UE0001MSD0SD0X
Detailzeichnung

IE-FM6D2UE0001MSD0SD0X

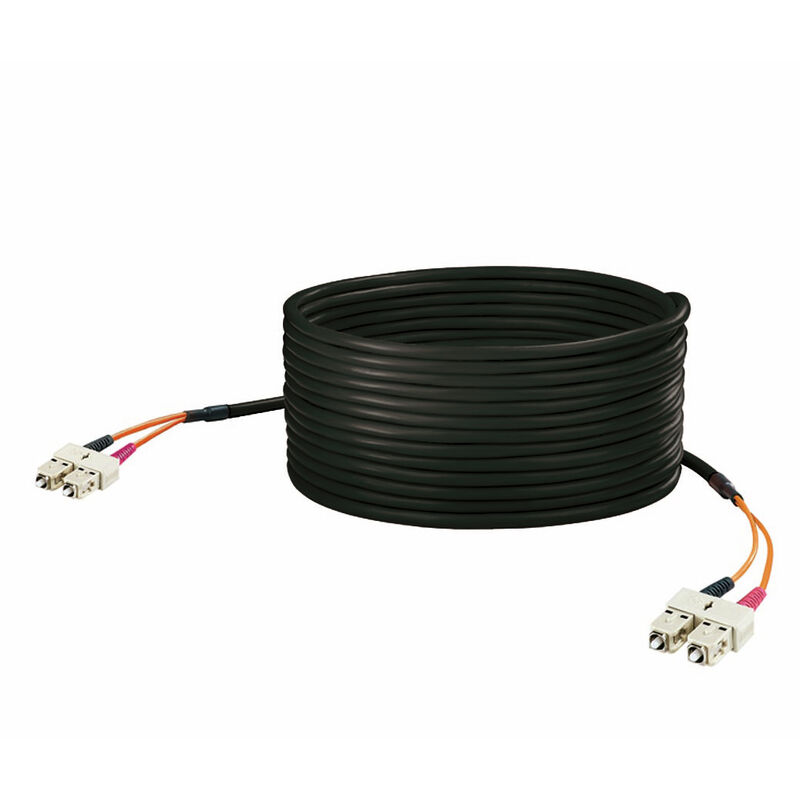

Schleppkettenkabel, SC-Duplex IP 20, SC-Duplex IP 20, 62.5 µm, PUR, 1 m

Art.-Nr. 8876440010
Datenblatt herunterladen Produkt Downloads Engineering Support
Verwandte Artikel 4
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Allgemeine Standards Normen Optische Eigenschaften Kabel Kabelaufbau Mechanische und Materialeigenschaften Kabel Stecker Stecker links Plug, right Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Schleppkettenkabel, SC-Duplex IP 20, SC-Duplex IP 20, 62.5 µm, PUR, 1 m
Best.-Nr.
8876440010
Art
IE-FM6D2UE0001MSD0SD0X
GTIN (EAN)
4032248609918
VPE
1 Stück

Abmessungen und Gewichte

Länge
1 m
Länge (inch)
39,37 inch
Nettogewicht
72 g

Temperaturen

Lagertemperatur
-40 °C...80 °C
Betriebstemperatur
-40 °C...80 °C
Verlegetemperatur
-20 °C...60 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Allgemeine Standards

Steckverbinder Norm
IEC 61754-4

Normen

Steckverbinder Norm
IEC 61754-4

Optische Eigenschaften Kabel

Bandbreite
200 MHz*km bei 850 nm
500 MHz*km bei 1300 nm
Dämpfung
2,7 dB/km bei 850 nm
≤ 0,5 db/km bei 1300 nm
Einfügungsdämpfung
≤ 0,4 dB
Fasertyp
GOF
Multimode
OM1
Rückflussdämpfung
≥ 30 дБ

Kabelaufbau

Kabelaufbau
Breakout Schleppkette
Kerndurchmesser
62,5 µm
Manteldurchmesser
6 mm
Mantelfarbe
black
Primärbeschichtung
245 µm
Werkstoff Mantel
PUR

Mechanische und Materialeigenschaften Kabel

cicli di piegatura
100.000
Halogen
Nein
Min. hajlítási sugár, csak egyszer
25 mm
Rayon de courbure min, multiple
77 mm

Stecker

Clavija de conexión derecha
SC-Duplex, IP20, Stiftkontakt, gerade, Stecker, Kunststoff, ungeschirmt
Plug left
SC-Duplex, IP20, male contact, straight, plug, Plastic, unshielded

Stecker links

플러그 좌측
SC-Duplex, IP20, Stiftkontakt, gerade, Stecker, Kunststoff, ungeschirmt

Plug, right

Plug right
SC-Duplex, IP20, male contact, straight, plug, Plastic, unshielded

Klassifikationen

ETIM 8.0
EC002607
ETIM 9.0
EC002607
ETIM 10.0
EC002607
ECLASS 14.0
27-06-10-03
ECLASS 15.0
27-06-10-03
