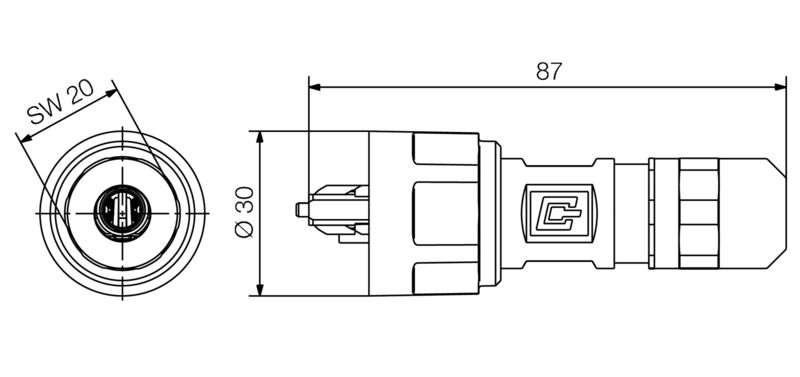

寸法図

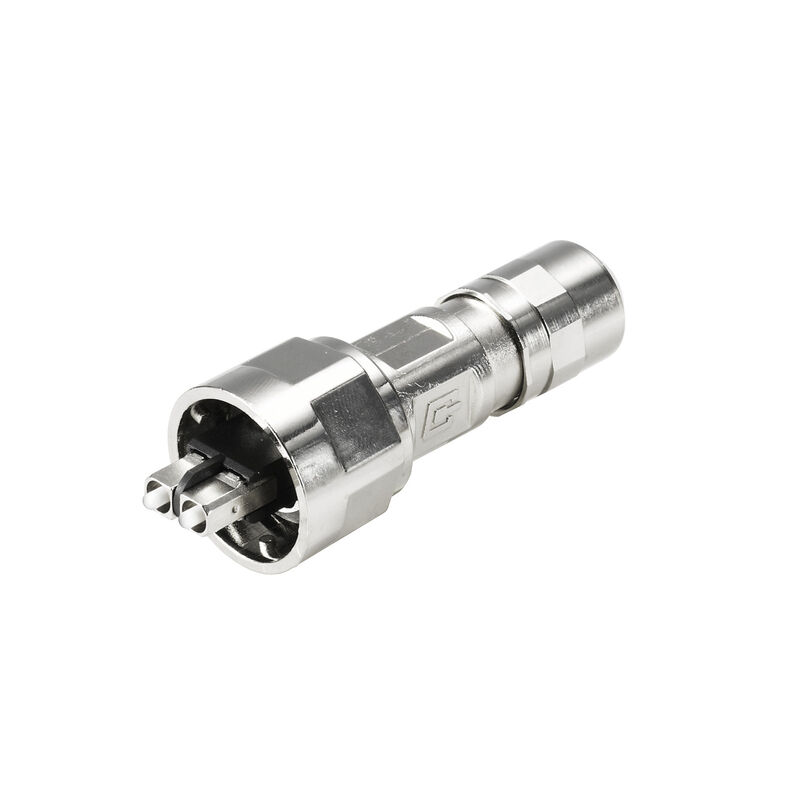

IE-PS-V01M-2SC-POF

光ファイバーコネクタ, バージョン1、SC-RJ POF, IP67

商品番号 1963280000
データシートのダウンロード 製品ダウンロード
付属品 4 関連製品 10
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス 一般データ 一般基準 分類

承認

ROHS
適合

一般注文データ

バージョン
光ファイバーコネクタ, バージョン1、SC-RJ POF, IP67
注文番号
1963280000
種別
IE-PS-V01M-2SC-POF
GTIN (EAN)
4032248651757
数量
10  items

寸法と重量

深さ
87  mm
奥行き（インチ）
3.425  inch
高さ
30  mm
高さ（インチ）
1.181  inch
幅
30  mm
幅（インチ）
1.181  inch
正味重量
125.5  g

温度

動作温度
-40 °C...70 °C

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
6c
REACH SVHC
Lead 7439-92-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1
SCIP
e5bbf197-73b5-420b-90c0-0173b7b3b6b7

一般データ

インサート喪失
0.5 dBシングルモード
0.4 dBマルチモード
≤ 1.0 dB POF
シース直径、最大
10  mm
シース直径、最小
5  mm
ハウジング主要材質
亜鉛ダイカスト
ハウジング材料、インサート
PA
亜鉛ダイカスト
ファイバーの種類
POF
プラギング回数
500
リターンロス（緩衝）
40 dBシングルモード； 30 dBマルチモード
保護度合い
IP67
接続 1
SCRJ
接続 2
高速接続システム：圧着、切断
色
その他
項目説明
バージョン1、SC-RJ POF

一般基準

コネクタ規格
IEC 61076-3-106 Var. 1
IEC 61754-24

分類

ETIM 6.0
EC001122
ETIM 7.0
EC001122
ETIM 8.0
EC001122
ETIM 9.0
EC001122
ETIM 10.0
EC001122
ECLASS 9.0
19-17-01-22
ECLASS 9.1
19-17-01-22
ECLASS 10.0
19-17-01-22
ECLASS 11.0
19-17-01-22
ECLASS 12.0
19-17-01-22
ECLASS 13.0
19-17-01-22
ECLASS 14.0
19-17-01-22
ECLASS 15.0
19-17-01-22
