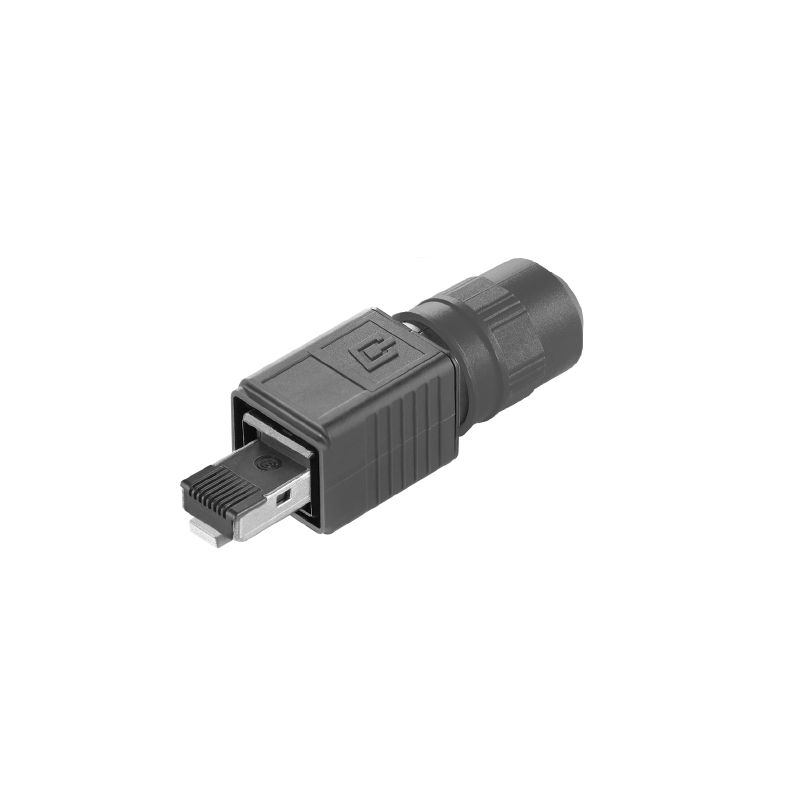

IE-PS-V04P-RJ45-FH-B

Wtyk RJ45 beznarzędziowy, wariant 4, Cat.6A / Class EA (ISO/IEC 11801 2010)

Nr. produktu 1271240000

Wersja	Wtyk RJ45 beznarzędziowy, wariant 4, Cat.6A / Class EA (ISO/IEC 11801 2010)
Nr zam.	1271240000
Typ	IE-PS-V04P-RJ45-FH-B
GTIN (EAN)	4050118060027
Ilość	10 szt.

Masa netto

32,2 g

Temperatura eksploatacyjna

-40 °C...70 °C

Status zgodności z dyrektywą RoHS	Zgodne, bez wyłączenia
REACH SVHC	No SVHC above 0.1 wt%

złącze 1	RJ45
Przyłącze 2	IDC
Opis artykułu	wariant 4
Okablowanie	TIA-568B
Barwny	czarny
Podstawowy materiał obudowy	PA UL 94 V0
Średnica izolacji, min,	0,85 mm
Średnica izolacji, maks,	1,6 mm
Kategoria	Cat.6A / Class EA (ISO/IEC 11801 2010)
Powierzchnia styku	Złoto na niklu
Maks. średnica przyłącza przewodu, sztywnego	0.4...0.64 mm
Przekrój poprzeczny przyłącza przewodu, sztywny (AWG)	AWG 24...AWG 22
Średnica przyłącza przewodu, elastycznego	0.48...0.76 mm
Przekrój poprzeczny przyłącza przewodu, elastyczny (AWG)	AWG 26...AWG 22
Klasyfikacja MICE M	M₃
Klasyfikacja MICE I	I₃
Klasyfikacja MICE C	C₁
Klasyfikacja MICE E	E₃
Średnica płaszcza, min.	5 mm
Średnica płaszcza, maks.	10 mm
Ekranowanie	360° obudowa dookólna
Stopień ochrony	IP67
Cykle wpinania	750
Możliwość ponownego podłączenia	≥ 10 cyklów (dla tej samej lub większej średnicy)

Wytrzymałość napięciowa styk / ekran	≥ 1500 V AC/DC
Wytrzymałość napięciowa styk / styk	≥ 1000 V AC/DC

Komunikacyjne instalacje kablowe zależne od aplikacji	Instrukcja instalacyjna PROFINET
Norma dot. łączników wtykowych	IEC 61076-3-106 wariant 4 IEC 60603-7-51
