Właściwości
| Kategoria | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Kierunek odejścia | Proste |
| Podstawowy materiał obudowy | PA UL 94 V0 |
| Połączenie (żeńskie/męskie) | męskie |
| Przyłącze 2 | IDC |
| Stopień ochrony | IP67 |
| Styl obudowy | V4 |
| złącze 1 | RJ45 |

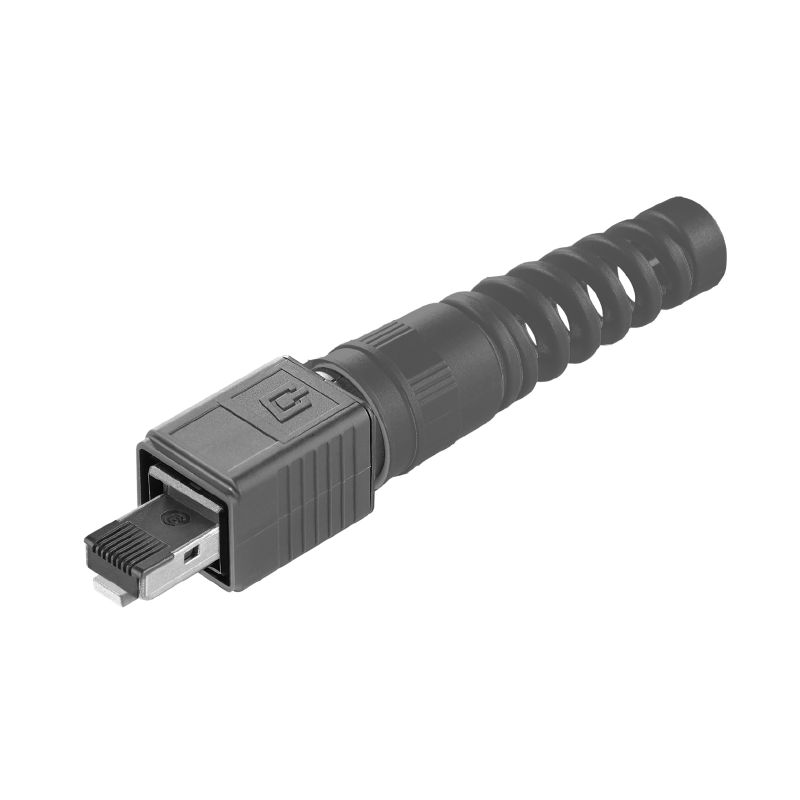

| Wykonanie | Wtyk RJ45 beznarzędziowy, wariant 4, zabezpieczenie przeciwzgięciowe, Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Nr zam. | 1963170000 |
| Typ | IE-PS-V04P-RJ45-FH-BP |
| GTIN (EAN) | 4032248653980 |
| Ilość | 10 szt. |
| Masa netto | 39,4 g |
| Temperatura eksploatacyjna | -40 °C...70 °C |
| REACH SVHC | / |
| złącze 1 | RJ45 |
| Przyłącze 2 | IDC |
| Opis artykułu | wariant 4, zabezpieczenie przeciwzgięciowe |
| Barwny | czarny |
| Podstawowy materiał obudowy | PA UL 94 V0 |
| Średnica izolacji, min, | 0,85 mm |
| Średnica izolacji, maks, | 1,6 mm |
| Kategoria | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Powierzchnia styku | Złoto na niklu |
| Maks. średnica przyłącza przewodu, sztywnego | 0.4...0.64 mm |
| Przekrój poprzeczny przyłącza przewodu, sztywny (AWG) | AWG 24...AWG 22 |
| Średnica przyłącza przewodu, elastycznego | 0.48...0.76 mm |
| Przekrój poprzeczny przyłącza przewodu, elastyczny (AWG) | AWG 26...AWG 22 |
| Klasyfikacja MICE M | M3 |
| Klasyfikacja MICE I | I3 |
| Klasyfikacja MICE C | C1 |
| Klasyfikacja MICE E | E3 |
| Średnica płaszcza, min. | 5 mm |
| Średnica płaszcza, maks. | 10 mm |
| Ekranowanie | 360° obudowa dookólna |
| Stopień ochrony | IP67 |
| Cykle wpinania | 750 |
| Możliwość ponownego podłączenia | ≥ 10 cyklów (dla tej samej lub większej średnicy) |
| Wytrzymałość napięciowa styk / ekran | ≥ 1500 V AC/DC |
| Wytrzymałość napięciowa styk / styk | ≥ 1000 V AC/DC |
| Komunikacyjne instalacje kablowe zależne od aplikacji | Instrukcja instalacyjna PROFINET |
| Norma dot. łączników wtykowych |
IEC 61076-3-106 wariant 4
IEC 60603-7-51 |
| Nr certyfikatu (cULus) | E316369 |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[GOST Approval](https://mdcop.weidmueller.com/mediadelivery/asset/900_58423)
[ISO/IEC EN and TIA/EIA Screened Class EA Category 6A, 4 connector channel](https://mdcop.weidmueller.com/mediadelivery/asset/900_58439) [DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_192270) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1963170000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1963170000&norm=0) |
| Powiadomienie o zmianie produktu |
[20210412 Technical change for cap nut V1 and V4](https://mdcop.weidmueller.com/mediadelivery/asset/900_207360)
[20210412 Technische Änderung zu Hutmutter V1 und V4](https://mdcop.weidmueller.com/mediadelivery/asset/900_207361) |
| Dokumentacja użytkownika |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Designation key / Type key](https://mdcop.weidmueller.com/mediadelivery/asset/900_90842) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC001121 |
| ETIM 7.0 | EC001121 |
| ETIM 8.0 | EC001121 |
| ETIM 9.0 | EC001121 |
| ECLASS 9.0 | 27-44-03-90 |
| ECLASS 9.1 | 27-44-03-90 |
| ECLASS 10.0 | 27-44-03-90 |
| ECLASS 11.0 | 27-44-03-90 |
| ECLASS 12.0 | 27-44-03-90 |
| ECLASS 13.0 | 27-44-03-90 |
| Dopuszczenia |  |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cULus) | E316369 |
