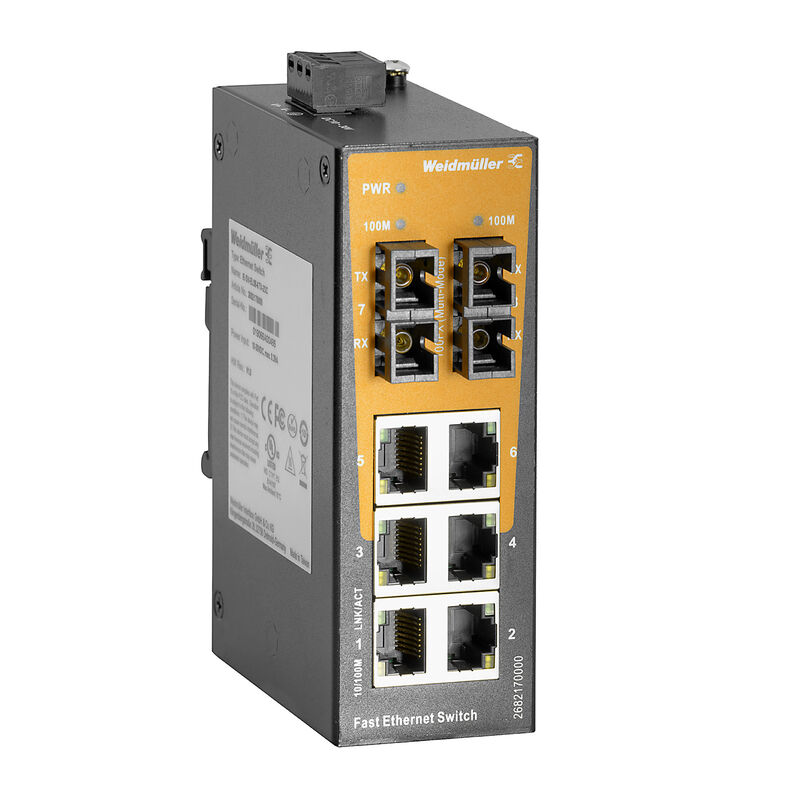

IE-SW-EL08-6TX-2SC

IE-SW-EL08-6TX-2SC

Switch sieciowy, Niezarządzalny, Fast Ethernet, Liczba portów: 6x RJ45, 2x SC wielomodowy, IP30, -40 °C...75 °C

Nr. produktu 2682170000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 1 Produkty pokrewne 13
Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Zgodność z EMC i aprobaty Warunki środowiskowe Właściwości nadajnika-odbiornika światłowodowego Gwarancja Interfejsy MTBF Zasilanie elektryczne Własności przełączników Dane techniczne Technologia Klasyfikacje Dopuszczenia

Ogólne dane zamówieniowe

Wersja
Switch sieciowy, Niezarządzalny, Fast Ethernet, Liczba portów: 6x RJ45, 2x SC wielomodowy, IP30, -40 °C...75 °C
Nr zam.
2682170000
Typ
IE-SW-EL08-6TX-2SC
GTIN (EAN)
4050118692549
Ilość
1  szt.

Wymiary i masa

Głębokość
84  mm
Głębokość (cale)
3,307  inch
Wysokość
115  mm
Wysokość (cale)
4,528  inch
Szerokość
41  mm
Szerokość (cale)
1,614  inch
Masa netto
350  g

Temperatury

Temperatura magazynowania
-40 °C...85 °C
Temperatura eksploatacyjna
-40 °C...75 °C
Wilgotność
5 do 95 % (bez kondensacji)

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
Lead monoxide 1317-36-8
SCIP
9229992a-00b9-4096-8962-200a7f33e289

Zgodność z EMC i aprobaty

norma bezpieczeństwa
UL 61010-1
UL 61010-2-201
Normy EMV
EN 55032
EN 55024
CISPR 32
FCC Part 15 Subpart B Class A
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz bis 1 Ghz: 3 V/m
IEC 61000-4-4 EFT: Moc: 0,5 kV; Sygnał: 0,5 kV
IEC 61000-4-5 Surge: Power: 0,5 kV; Signal: 1 kV
IEC 61000-4-6 CS: 3 Vrms
Swobodny spadek
Zgodnie z IEC 60068-2-31
Wibracje
wg IEC 60068-2-6
Wstrząs
wg IEC 60068-2-27

Warunki środowiskowe

Robocza wysokość nad poziomem morza
  • Wysokość, maks.:
    2 000 m
  • wskazówka:
    zgodnie z UL
  • Wysokość, maks.:
    6 000 m
  • wskazówka:
    aby uzyskać informacje o ograniczeniach, zobacz deklarację producenta dotyczącą wysokości roboczej w sekcji do pobrania
Temperatura magazynowania, max.
85  °C
Temperatura magazynowania, min.
-40  °C
Temperatura pracy, max.
75  °C
Temperatura pracy, min.
-40  °C
Wilgotność
5 do 95 % (bez kondensacji)

Właściwości nadajnika-odbiornika światłowodowego

Szybkość przesyłania danych
100 Mbps
Typ nadajnika-odbiornika
Multimode
Typ złącza
SC-Duplex
Zasięg przesyłu, wartość typowa
2  km
Długość fali
  • wartość typowa:
    1 310 nm
Odbiór mocy
  • min.:
    -31 dBm
  • maks.:
    0 dBm
Moc przesyłowa
  • min.:
    -23,5 dBm
  • maks.:
    -14 dBm
Łącze — budżet
7,5  dB

Gwarancja

Czasokres
5 lat

Interfejsy

Liczba portów
6x RJ45
2x SC wielomodowy
Porty RJ45
10/100BaseT(X)
automatyczne negocjowanie połączeń
Tryb z pełnym / połowicznym dupleksem
Przyłącze Auto MDI/MDI-X
Porty światłowodowe
Porty 100BaseFX (przyłącze SC)
Multimodowy
Wskaźnik LED
Dioda LED zasilania: PWR
Port LED: LNK/ACT, 10/100M (RJ45 port)
100M (port światłowodowy).

MTBF

MTBF
  • Zgodnie ze standardem:
    Telcordia SR-332
  • Czas pracy (godziny), min.:
    1 218 117 h

Zasilanie elektryczne

Pobór prądu
  • Napięcie:
    24 V
  • Prąd:
    0,14 A
Przyłącze
1 wyjmowana 3-biegunowa łączówka
Zabezpieczenie przed prądem przeciążeniowym
Tak
Zabezpieczenie przez pomieszaniem biegunów
Tak
Zakres napięcia zasilania
  • Rodzaj napięcia:
    DC
  • Napięcie, min.:
    9 V
  • Napięcie, maks.:
    33 V
Zasilanie
12/24 V DC
1 pojedyczne wejście

Własności przełączników

Przepustowa płyta montażowa
1,6  Gbit/s
Wielkość buforowa pakietu
448  kBit
Wielkość tabeli MAC
1  K

Dane techniczne

Podstawowy materiał obudowy
Metal
Prędkość
Fast Ethernet
rodzaj montażu
Szyna DIN
Stopień ochrony
IP30
Switch
Niezarządzalny

Technologia

Centrala danych
Przechowywanie i przekazywanie
standard
IEEE 802.3 for 10BASE-T
IEEE 802.3u for 100BASE-TX and 100BASE-FX
IEEE 802.3x dla sterowania przepływem
Sterowanie strumieniem
IEEE 802.3x do sterowania strumieniem

Klasyfikacje

ETIM 6.0
EC000734
ETIM 7.0
EC000734
ETIM 8.0
EC000734
ETIM 9.0
EC000734
ETIM 10.0
EC000734
ECLASS 9.0
19-17-01-06
ECLASS 9.1
19-17-01-06
ECLASS 10.0
19-17-04-02
ECLASS 11.0
19-17-04-02
ECLASS 12.0
19-17-04-02
ECLASS 13.0
19-17-04-02
ECLASS 14.0
19-17-04-02
ECLASS 15.0
19-17-04-02

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319245/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E141197
