Klippon Control Station (przyrząd sterujący oraz sygnalizacyjny), Klippon Control Station, KLIPPON POK 122209 EX, Poliester z mieszanką grafitu zbrojony włóknem szklanym, Przycisk - czerwony, Moduł podświetlenia - zielony, Przycisk - zielony, 2 zestyki rozwierne, 2 zestyki zwierne, -55 °C…55 °C, IP54, IP66

Nr. produktu 1537140000
Pobierz kartę katalogową Pobieranie produktów Wsparcie inżynieryjne
Produkty pokrewne 3
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Numery certyfikatów obudowy Informacje ogólne Dane materiałowe Dane ogólne obudowy Cechy standardowe Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
ROHS
Zgodny

Ogólne dane zamówieniowe

Wersja
Klippon Control Station (przyrząd sterujący oraz sygnalizacyjny), Klippon Control Station, KLIPPON POK 122209 EX, Poliester z mieszanką grafitu zbrojony włóknem szklanym, Przycisk - czerwony, Moduł podświetlenia - zielony, Przycisk - zielony, 2 zestyki rozwierne, 2 zestyki zwierne, -55 °C…55 °C, IP54, IP66
Nr zam.
1537140000
Typ
KLIPPON CS POK 122209-2
GTIN (EAN)
4050118341089
Ilość
1  szt.
Status dostawy
element wycofywany z produkcji
Dostępne do
31.08.2024

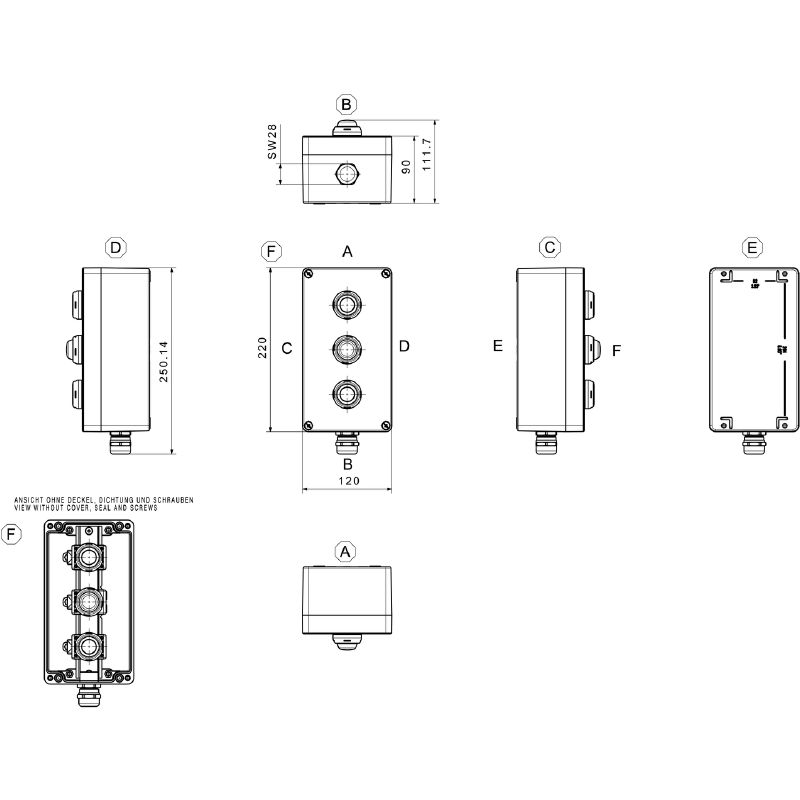

Wymiary i masa

Głębokość
90  mm
Głębokość (cale)
3,543  inch
Głębokość z elementami dodatkowymi
112  mm
Wysokość
220  mm
Wysokość (cale)
8,661  inch
Najmniejsza wysokość montażu
90  mm
Szerokość
120  mm
Szerokość (cale)
4,724  inch
Wymiar mocowania wysokość
82  mm
Wymiar mocowania szerokość
204  mm
Masa netto
1 665  g

Temperatury

Temperatura otoczenia
-55 °C…55 °C
Temperatura eksploatacyjna
-55 °C...55 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
afb385d0-c52b-4449-8502-203596817ab0

Numery certyfikatów obudowy

nr certyfikatu (ATEX)
TUEV14ATEX7606X
Nr certyfikatu (IECEX)
IECEXITA14.0013X
Nr certyfikatu, skrzynka zaciskowa (ATEX)
TÜV 14 ATEX 7606 X
Nr certyfikatu, skrzynka zaciskowa (IECEx)
IECEx ITA 14.0013X
Nr certyfikatu, skrzynka zaciskowa (INMETRO)
LMP 21.0019X

Informacje ogólne

1. pozycja w obudowie
Przycisk - czerwony
2. pozycja w obudowie
Moduł podświetlenia - zielony
3. pozycja w obudowie
Przycisk - zielony
wersja styku
2 zestyki rozwierne
2 zestyki zwierne
Napięcie robocze, max.
250 V
Pobór prądu przy temp. otoczenia 40 °C, maks.
1,5 mm² - T6 10 A
1,5 mm² - T5 16 A
2,5 mm² - T6 16 A
Pobór prądu przy temp. otoczenia 55 °C, maks.
1,5 mm² - T4 16 A
1,5 mm² - T5 10 A
2,5 mm² - T5 16 A
Siłowniki
Przycisk
Kolor elementu wykonawczego
czerwony
zielony
otwory wiercone strona B
1 x M25
Klasa palności wg UL 94
V-0
Mocowanie wieka
Śruby z rowkiem krzyżowym, stal nierdzewna
Materiał uszczelki elementów obsługowych i sygnalizacyjnych
EPDM
Materiał uszczelki obudowy
Silikon (VMQ)
Moment dokręcania śrub wieka
2,5  Nm
Uziemienie zewnętrzne
Dostępne na życzenie
Oznakowanie
II 2 G Ex d e IIC T* Gb
II 2 D Ex tb IIIC T*°C Db
Zakres zaciskania dławnicy kablowej, maks.
17  mm
Zakres zaciskania dławnicy kablowej, min.
12  mm
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
2,5  mm²
Kolor modułu podświetlenia
zielony
rodzaj montażu
montaż naścienny
Powierzchnia
nieobrobiony
udarność
4 dżuli wg IEC60079-0
Klasa temperaturowa
T4
T5
T6
tworzywo
Poliester z mieszanką grafitu zbrojony włóknem szklanym

Dane materiałowe

Klasa palności wg UL 94
V-0
Powierzchnia
nieobrobiony
tworzywo
Poliester z mieszanką grafitu zbrojony włóknem szklanym

Dane ogólne

Barwny
czarny grafitowy
Stopień ochrony
IP54
IP66
Tabela kolorów (podobny)
RAL 9011

obudowy

otwory wiercone strona B
1 x M25
tworzywo
Poliester z mieszanką grafitu zbrojony włóknem szklanym

Cechy standardowe

Wykonanie
Obudowy z certyfikatem Ex z elementami sterującymi i sygnalizacyjnymi

Klasyfikacje

ETIM 6.0
EC002503
ETIM 7.0
EC002503
ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 9.0
27-18-05-02
ECLASS 9.1
27-18-05-90
ECLASS 10.0
27-18-05-02
ECLASS 11.0
27-18-05-02
ECLASS 12.0
27-18-05-02
ECLASS 13.0
27-18-05-02
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
