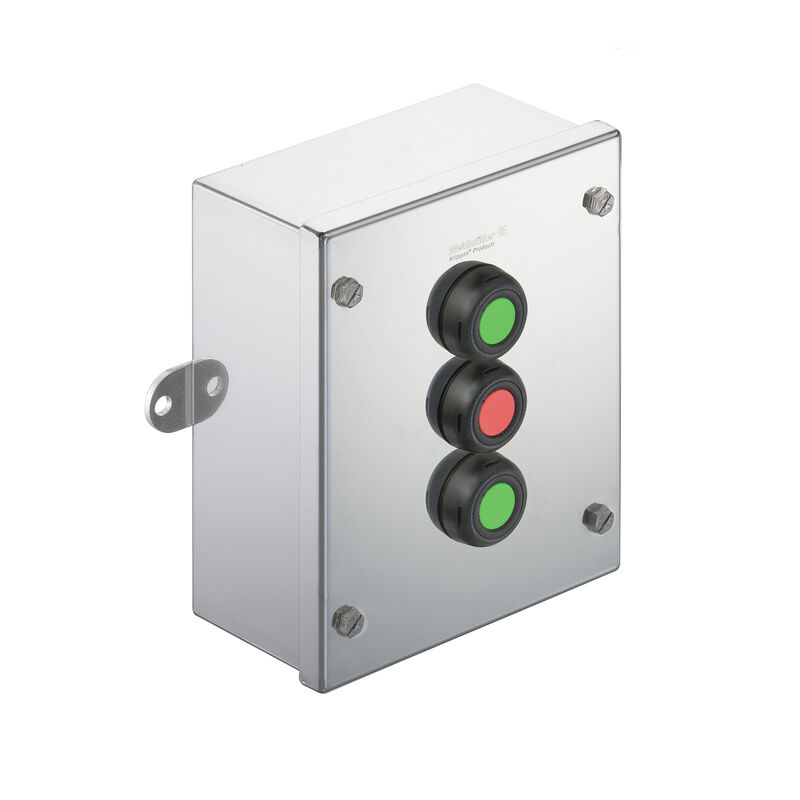

KLIPPON CS STB 2.1-6
Custodia di Controllo Klippon (dispositivo di controllo e segnalazione), Dispositivo di comando/segnalazione, KLIPPON STB 2.1 SS, acciaio inossidabile 1.4404 (316L), Pulsante - verde, Pulsante - rosso, Pulsante - verde, 3 contatti NC, 3 contatti NA, -55 °C…55 °C, IP54, IP66
N. articolo
1537330000
Caratteristiche
| Versione | Custodia di Controllo Klippon (dispositivo di controllo e segnalazione), Dispositivo di comando/segnalazione, KLIPPON STB 2.1 SS, acciaio inossidabile 1.4404 (316L), Pulsante - verde, Pulsante - rosso, Pulsante - verde, 3 contatti NC, 3 contatti NA, -55 °C…55 °C, IP54, IP66 |
| N. d’ordine | 1537330000 |
| Tipo | KLIPPON CS STB 2.1-6 |
| GTIN (EAN) | 4050118341355 |
| CPZ | 1 Pezzo |
| Stato consegna | Disdetto |
| Disponibile fino a | 31.08.2024 |

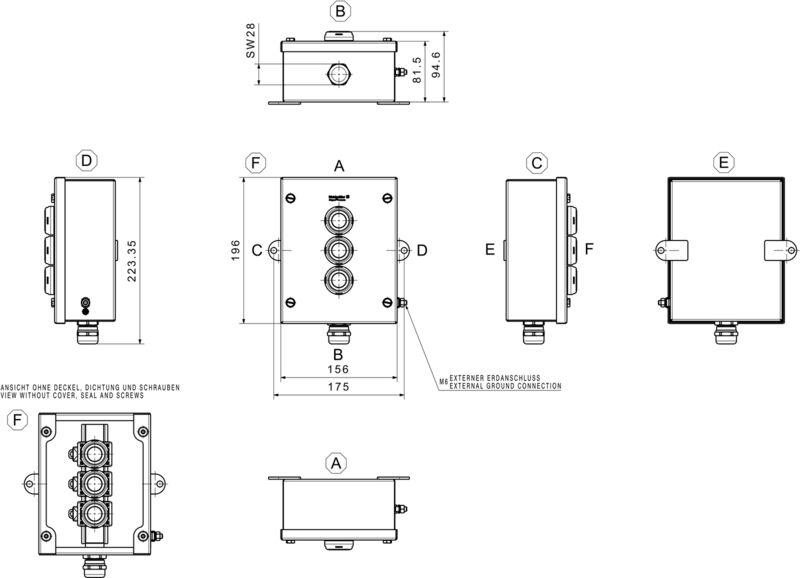

| Profondità | 81,5 mm |
| Profondità (pollici) | 3,209 inch |
| Profondità con componenti aggiuntivi | 95 mm |
| Posizione verticale | 190 mm |
| Altezza (pollici) | 7,48 inch |
| Larghezza | 150 mm |
| Larghezza (pollici) | 5,905 inch |
| Larghezza di fissaggio | 145 mm |
| Peso netto | 2.185 g |
| Temperatura ambiente | -55 °C…55 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | c0b142f1-4049-4b95-bbc3-9959a2d3b09c |
| N° certificato (ATEX) | TUEV14ATEX7606X |
| N° certificato (IECEX) | IECEXITA14.0013X |
| N° certificato scatola morsettiera (ATEX) | TÜV 14 ATEX 7606 X |
| N° certificato scatola morsettiera (IECEx) | IECEx ITA 14.0013X |
| N° certificato scatola morsettiera (INMETRO) | LMP 21.0019X |
| 1 Posizione nella custodia | Pulsante - verde |
| 2 Posizione nella custodia | Pulsante - rosso |
| 3 Posizione nella custodia | Pulsante - verde |
| Esecuzione contatto |
3 contatti NC
3 contatti NA |
| Tensione d'esercizio max. | 400 V |
| Corrente di esercizio a temperatura ambiente di 40°C, max. |
1,5 mm² - T6 10 A
1,5 mm² - T5 16 A 2,5 mm² - T6 16 A |
| Corrente di esercizio a temperatura ambiente di 55°C, max. |
1,5 mm² - T4 16 A
1,5 mm² - T5 10 A 2,5 mm² - T5 16 A |
| Attuatori | Pulsante |
| Colore attuatore |
verde
rosso |
| Fori lato B | 1 x M25 |
| Allegato coperchio | Vite esagonale M5 con intaglio e larghezza chiave 10 mm |
| Materiale di tenuta degli elementi operativi e di visualizzazione | EPDM |
| Materiale di tenuta custodia | Silicone (VMQ) |
| Coppia di serraggio delle viti coperchio | 2,5 Nm |
| Coppia di serraggio del perno di messa a terra | 7,5 Nm |
| Messa a terra esterna | Perni di messa a terra M6, acciaio inossidabile |
| Messa a terra interna | Perni di messa a terra M6 x 10 integrati nel coperchio, acciaio inossidabile |
| identificazione |
II 2 G Ex d e IIC T* Gb
II 2 D Ex tb IIIC T*°C Db |
| Area di serraggio del pressacavo, max. | 18 mm |
| Area di serraggio del pressacavo, min. | 10 mm |
| Sezione di collegamento cavo, flessibile, max. | 2,5 mm² |
| Tipo di montaggio | Montaggio a muro |
| Superficie | specchio lucidato |
| Resistenza agli urti | 7 joule secondo IEC60079-0 |
| Classe di temperatura |
T4
T5 T6 |
| Materiale | acciaio inossidabile 1.4404 (316L) |
| Materiale | acciaio inossidabile 1.4404 (316L) |
| Superficie | specchio lucidato |
| Colori | naturale |
| Grado di protezione |
IP54
IP66 |
| Tabella dei colori (simile) | non specificato |
| Fori lato B | 1 x M25 |
| Materiale | acciaio inossidabile 1.4404 (316L) |
| Versione | Soluzioni di custodia omologate EX con elementi di controllo e visualizzazione |
| Omologazione/Certificato/Documento di conformità |
[TUEV14ATEX7606X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157816)
[IECEXITA14.0013X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157818) [INMETRO Certificado INMETRO - LMP 21.0019X KCS](https://mdcop.weidmueller.com/mediadelivery/asset/900_213805) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1537330000) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure | [PI KLIPPON CS EN](http://download.weidmueller.com/asset/download/file/38179) |
| ETIM 6.0 | EC002503 |
| ETIM 7.0 | EC002503 |
| ETIM 8.0 | EC002503 |
| ETIM 9.0 | EC002503 |
| ETIM 10.0 | EC002503 |
| ECLASS 9.0 | 27-18-05-02 |
| ECLASS 9.1 | 27-18-05-90 |
| ECLASS 10.0 | 27-18-05-02 |
| ECLASS 11.0 | 27-18-05-02 |
| ECLASS 12.0 | 27-18-05-02 |
| ECLASS 13.0 | 27-18-05-02 |
| ECLASS 14.0 | 27-18-05-02 |
| ECLASS 15.0 | 27-18-05-02 |
| Omologazioni |   |
