Właściwości

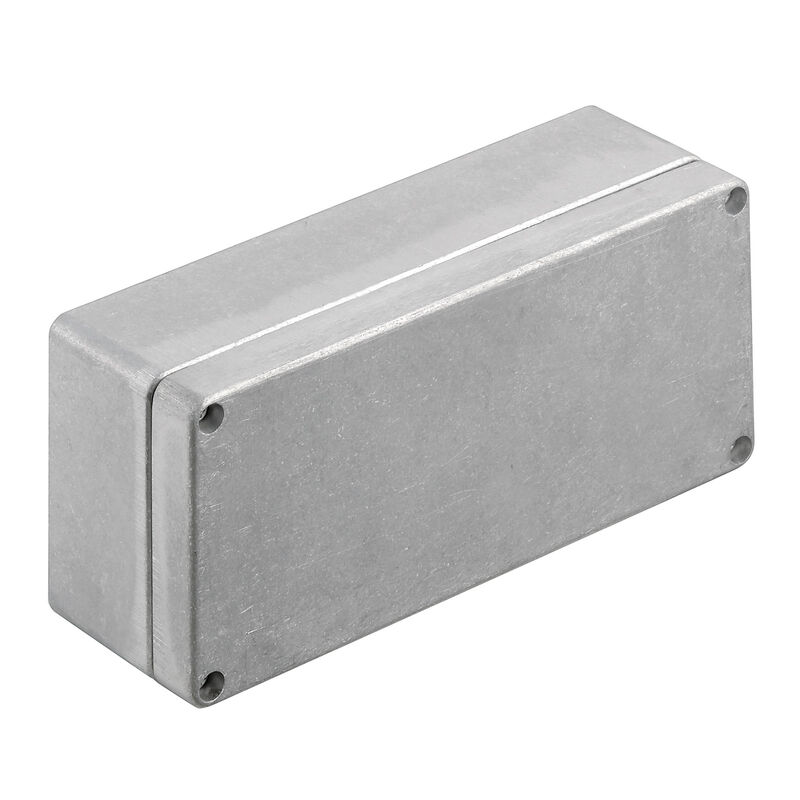

| Wersja | Klippon K (pusta obudowa aluminiowa), Pusta obudowa, obudowa aluminiowa, Wysokość: 80 mm, Szerokość: 175 mm, Głębokość: 57 mm, tworzywo: aluminium AlSi12, nieobrobiony, srebrny |
| Nr zam. | 0573500000 |
| Typ | KLIPPON K31 |
| GTIN (EAN) | 4008190471385 |
| Ilość | 5 szt. |
| Głębokość | 57 mm |
| Głębokość (cale) | 2,244 inch |
| Wysokość | 80 mm |
| Wysokość (cale) | 3,15 inch |
| Szerokość | 175 mm |
| Szerokość (cale) | 6,89 inch |
| Wymiar mocowania wysokość | 52 mm |
| Wymiar mocowania szerokość | 163 mm |
| Masa netto | 569,6 g |
| Temperatura eksploatacyjna | -40 °C...80 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6bI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e4cab4e-239c-4e14-b9df-a0fee300d28a |
| M12 | 2 |
| M16 | 2 |
| M20 | 1 |
| M12 | 2 |
| M16 | 2 |
| M20 | 1 |
| M12 | 9 |
| M16 | 6 |
| M20 | 4 |
| M25 | 3 |
| Deklaracja zgodność nr. (DoC LVD) | DE PS2410 160412 001ISS03 |
| Nr certyfikatu (cULus) | E197061 |
| Nr certyfikatu (DNV) | TAE00002SM |
| Warunki zatwierdzenia |
cULus
RMRS DNV |
|
Type 4
Type 4X |
|
| Grubość materiału obudowy | 4 mm |
| Grubość materiału wieka | 2,5 mm |
| liczba śrub mocujących wieko | 4 |
| maks. ładowność | 1,4 kg |
| materiał uszczelniający | Chloropren |
| mocowanie do wbudowania | otwory gwintowane M4 |
| mocowanie obudowy | otwory 4 mm |
| Mocowanie wieka | wkręty M4 torx ze stali nierdzewnej z rowkiem |
| Moment dokręcania śrub wieka | 2,5 Nm |
| Normy | EN 45545-2:2013 |
| obszary zastosowania |
przemysł procesowy
transport budowa okrętów przemysł opakowań urządzenia portowe budowa maszyn |
| otwór manipulacyjny szerokość | 167 mm |
| otwór manipulacyjny wysokość | 72 mm |
| Pokrywa | Tak |
| Powierzchnia | nieobrobiony |
| Płytka kołnierzowa | Nie |
| Stopień ochrony |
IP66
IP67 IP68 |
| Temperatura pracy, max. | 80 °C |
| Temperatura pracy, min. | -40 °C |
| tworzywo | aluminium AlSi12 |
| udarność | 10 J wersja standardowa |
| Wskazówka: stopień ochrony | IP68 (t=72h, h=1m) |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x23 |
| WDU 4 / ZDU 4 | 1x19 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | * |
| WDU 4 / ZDU 4 | * |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[TAE00002SM](https://mdcop.weidmueller.com/mediadelivery/asset/900_157742)
[EU Declaration of Conformity - Klippon K Empty Enclosures - DoC DE PS2410 160412 001ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_40371) [UKCA Declaration of Conformity - Klippon K Empty Enclosures - UKCA DE PS2410 220623 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319946) [DoM Klippon K salt water resistance](https://mdcop.weidmueller.com/mediadelivery/asset/900_164817) [DoM Klippon K EN 45545-2 2013 Railway](https://mdcop.weidmueller.com/mediadelivery/asset/900_164818) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_53537) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0573500000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0573500000) |
| Powiadomienie o zmianie produktu | [20240315-PCN-Klippon K Enclosure Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_315588) |
| Specyfikacja przetargowa |
[Klippon K31_0573500000_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_56456)
[Klippon K31_0573500000_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_56566) |
| Dokumentacja użytkownika | [Assembly guidelines - empty enclosures](https://mdcop.weidmueller.com/mediadelivery/asset/900_40378) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[MB KLIPPON ENCL.TECN EN](http://download.weidmueller.com/asset/download/file/39472)
[FL RAILWAY 2014 EN](http://download.weidmueller.com/asset/download/file/38215) [FL RAILWAY 2014 EN](http://download.weidmueller.com/asset/download/file/38215) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| Dopuszczenia |    |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cULus) | E197061 |
