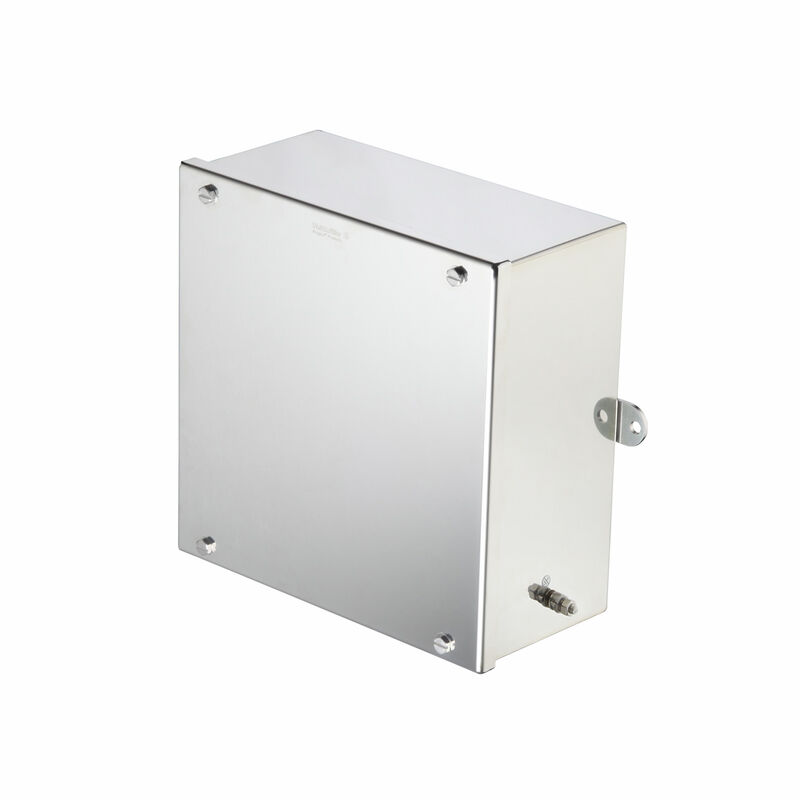

KLIPPON STB 4 SS
Klippon STB (Small Terminal Box), Pusta obudowa, obudowa ze stali nierdzewnej, Wysokość: 250 mm, Szerokość: 250 mm, Głębokość: 120 mm, tworzywo: stal nierdzewna 1.4404 (316 L), polerowanie lustrzane, srebrny
Nr. produktu
1002710000
Właściwości
| Wersja | Klippon STB (Small Terminal Box), Pusta obudowa, obudowa ze stali nierdzewnej, Wysokość: 250 mm, Szerokość: 250 mm, Głębokość: 120 mm, tworzywo: stal nierdzewna 1.4404 (316 L), polerowanie lustrzane, srebrny |
| Nr zam. | 1002710000 |
| Typ | KLIPPON STB 4 SS |
| GTIN (EAN) | 4032248695645 |
| Ilość | 1 szt. |
| Głębokość | 120 mm |
| Głębokość (cale) | 4,724 inch |
| Wysokość | 250 mm |
| Wysokość (cale) | 9,842 inch |
| Szerokość | 250 mm |
| Szerokość (cale) | 9,842 inch |
| Wymiar mocowania szerokość | 275 mm |
| Masa netto | 3 880 g |
| Temperatura eksploatacyjna | -60 °C...100 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| M12 | 24 |
| M16 | 21 |
| M20 | 12 |
| M25 | 10 |
| M32 | 8 |
| M40 | 3 |
| M50 | 3 |
| M63 | 1 |
| M12 | 24 |
| M16 | 21 |
| M20 | 12 |
| M25 | 10 |
| M32 | 8 |
| M40 | 3 |
| M50 | 2 |
| M63 | 1 |
| M12 | 24 |
| M16 | 21 |
| M20 | 12 |
| M25 | 10 |
| M32 | 8 |
| M40 | 3 |
| M50 | 3 |
| M63 | 2 |
| Atest zgodności (AoC) | DE PS2620 160308 001ISS04 |
| Certyfikat nr (INMETRO) | IEX13.0003 |
| Deklaracja zgodność nr. (DoC LVD) | DE PS2620 160412 001ISS02 |
| nr certyfikatu (ATEX) | IBEXU07ATEX1147U |
| Nr certyfikatu (cULus) | E256877 |
| Nr certyfikatu (IECEX) | IECEXIBE09.0019 |
| Nr certyfikatu (LLOYDSREG) | LR23307703TA |
| Nr certyfikatu pustej obudowy (ATEX) | IBExU 07ATEX1147U |
| Nr certyfikatu pustej obudowy (IECEX) | IECEx IBE 09.0018U |
| Nr certyfikatu pustej obudowy (INMETRO) | LMP 21.0015U |
| Nr certyfikatu, skrzynka zaciskowa (AEx) | E223792 |
| Nr certyfikatu, skrzynka zaciskowa (ATEX) | IBExU07ATEX1148 |
| Nr certyfikatu, skrzynka zaciskowa (IECEx) | IECEx IBE 09.0019 |
| Nr certyfikatu, skrzynka zaciskowa (INMETRO) | LMP 21.0018 |
| Nr certyfikatu, skrzynka zaciskowa (KOSHA) | 16-AV4BO-0247X |
| Warunki zatwierdzenia |
ATEX
DNV CCC IECEX INMETRO LR RMRS UL AEx Class Div. UL AEx Class Zone cULus KC |
| Grubość materiału obudowy | 1,5 mm |
| Grubość materiału wieka | 1,5 mm |
| liczba śrub mocujących wieko | 4 |
| materiał uszczelniający | Silikon |
| mocowanie do wbudowania | szyna TAS 20 na dnie obudowy |
| mocowanie obudowy | przyspawane stopy montażowe z otworami 8mm |
| Mocowanie wieka | Sześciokątna śruba M5 z rowkiem, szerokość klucza 10 mm |
| Moment dokręcania śrub wieka | 2,5 Nm |
| obszary zastosowania |
Rejony zagrożone wybuchem
przemysł opakowań transport przemysł procesowy budowa okrętów |
| otwór manipulacyjny szerokość | 232 mm |
| otwór manipulacyjny wysokość | 230 mm |
| Pokrywa | Tak |
| Powierzchnia | polerowanie lustrzane |
| Płytka kołnierzowa | Nie |
| Stopień ochrony | IP66 |
| Stopień ochrony (UL) |
Type 4
Type 4X |
| Temperatura pracy, max. | 100 °C |
| Temperatura pracy, min. | -60 °C |
| tworzywo | stal nierdzewna 1.4404 (316 L) |
| udarność |
10 J wersja standardowa
7 J wersja ATEX |
| WDU 10 / ZDU 10 | 2x22 |
| WDU 16 / ZDU 16 | 2x18 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 2x42 |
| WDU 4 / ZDU 4 | 2x35 |
| WDU 6 / ZDU 6 | 2x27 |
| przekrój, maks. | 25 mm² |
| Uziemienie, obudowa, pokrywa | przyspawany sworzeń uziemiający ze stali nierdzewnej M6 x 10 |
| Uziemienie, obudowa, wewnętrzne | przyspawany sworzeń ze stali nierdzewnej M6 x 16 |
| Uziemienie, obudowa, zewnętrzne | przyspawany sworzeń ze stali nierdzewnej M6 x 16 |
| WDU 10 / ZDU 10 | 2x22 |
| WDU 16 / ZDU 16 | 2x18 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 2x42 |
| WDU 4 / ZDU 4 | 2x35 |
| WDU 6 / ZDU 6 | 2x27 |
| Informacje produktowe | Temperatura zewnętrzna montażu jest ograniczona do +60C a temperatura powierzchni do +100C. |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[CCC 2020322303002356 STB Assembly Enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_177324)
[UKCA TÜV 22 UKEX 7099 U](https://mdcop.weidmueller.com/mediadelivery/asset/900_263763) [59358-08](https://mdcop.weidmueller.com/mediadelivery/asset/900_157726) [IBEXU07ATEX1147U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157727) [INMETRO Certificado LMP 21.0018 KLIPPON STB](https://mdcop.weidmueller.com/mediadelivery/asset/900_234434) [CERTIFICADO LMP 21.0015U KLIPPON STB](https://mdcop.weidmueller.com/mediadelivery/asset/900_308044) [EU Declaration of Conformity - Klippon STB Empty Enclosures Ex - DoC DE PS2620 160412 001ISS02](https://mdcop.weidmueller.com/mediadelivery/asset/900_40374) [UKCA Declaration of Conformity - Klippon STB SS Empty Enclosures Ex - UKCA DE PS2620 220623 002ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319919) [UKCA TÜV 22 UKEX 7100](https://mdcop.weidmueller.com/mediadelivery/asset/900_263764) [Attestation of Conformity - Klippon STB Empty Enclosures - AoC DE PS2620 160308 001ISS04](https://mdcop.weidmueller.com/mediadelivery/asset/900_40365) [UKCA Attestation of Conformity - Klippon STB Empty Enclosures - UKCA DE PS2620 220623 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319918) [08_20032](https://mdcop.weidmueller.com/mediadelivery/asset/900_157718) [IBEXU07ATEX1148](https://mdcop.weidmueller.com/mediadelivery/asset/900_157719) [IECEXIBE09.0018U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157720) [IECEXIBE09.0019](https://mdcop.weidmueller.com/mediadelivery/asset/900_157721) [16-AV4BO-247X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157725) |

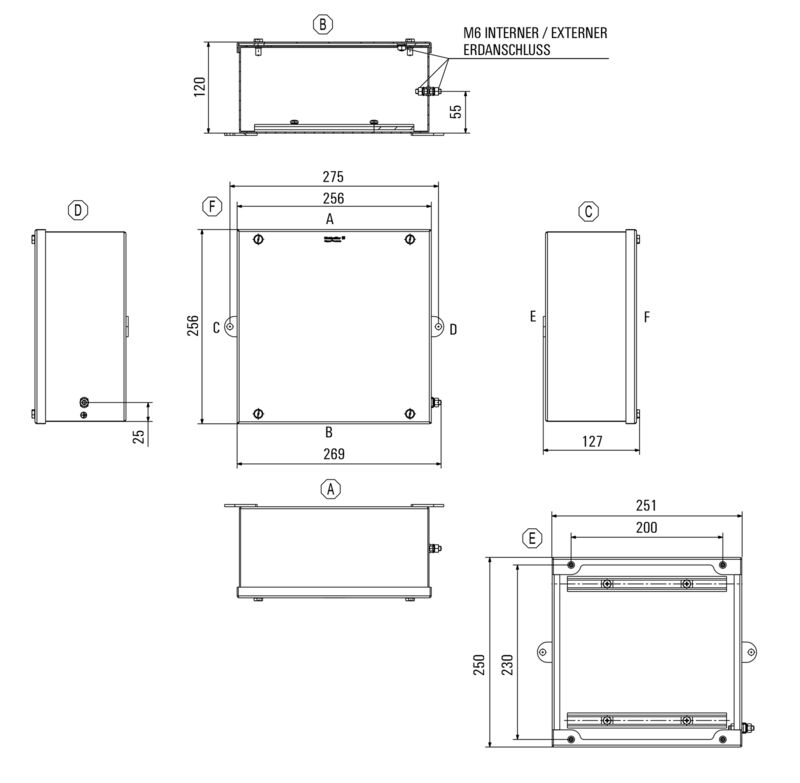

| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_53575) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1002710000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1002710000) |
| Specyfikacja przetargowa |
[Klippon STB 4 SS_1002710000_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_56689)
[Klippon STB 4 SS_1002710000_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_56711) |
| Dokumentacja użytkownika | [Assembly guidelines - empty enclosures](https://mdcop.weidmueller.com/mediadelivery/asset/900_40359) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[MB OVERV. PROCESS WD DE](http://download.weidmueller.com/asset/download/file/40063)
[MB KLIPPON ENCL.TECN EN](http://download.weidmueller.com/asset/download/file/39472) [MB PROCESS EN](http://download.weidmueller.com/asset/download/file/38262) [FL KLIPPON STB EN](http://download.weidmueller.com/asset/download/file/38281) [FL SHIPBUILDING 2016 EN](http://download.weidmueller.com/asset/download/file/38172) [FL SHIPBUILDING 2016 EN](http://download.weidmueller.com/asset/download/file/38172) |
| ETIM 6.0 | EC002503 |
| ETIM 7.0 | EC002503 |
| ETIM 8.0 | EC002503 |
| ETIM 9.0 | EC002503 |
| ECLASS 9.0 | 27-18-05-02 |
| ECLASS 9.1 | 27-18-05-02 |
| ECLASS 10.0 | 27-18-05-02 |
| ECLASS 11.0 | 27-18-05-02 |
| ECLASS 12.0 | 27-18-05-02 |
| ECLASS 13.0 | 27-18-05-02 |
| ECLASS 14.0 | 27-18-05-02 |
| Dopuszczenia |            |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cULus) | E256877 |
