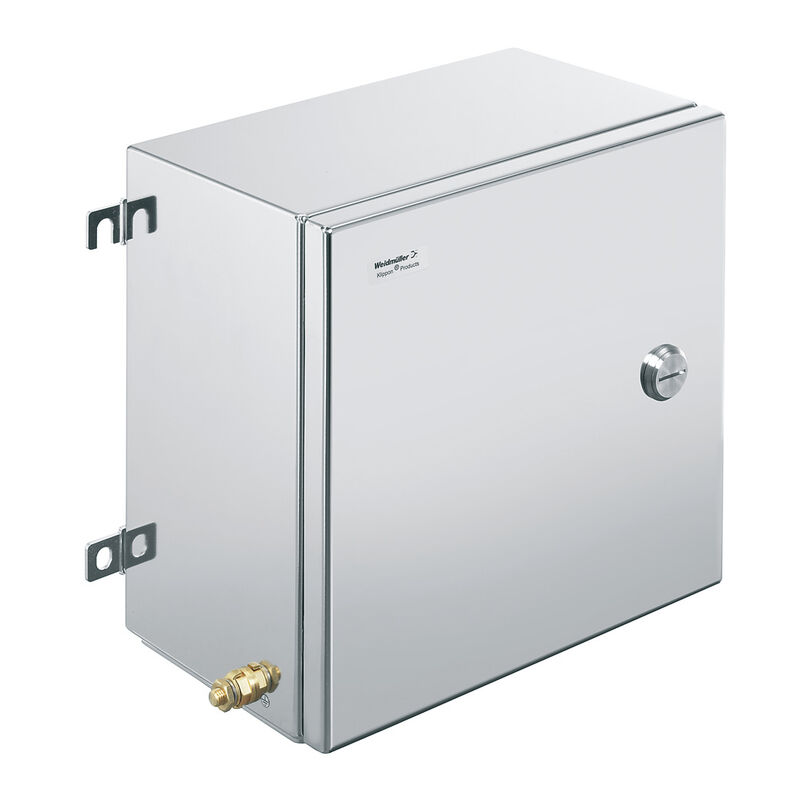

KTB QL 303020 S4E0
Rzeczywisty wygląd może różnić się od przedstawionego na ilustracji.
Abbildung ähnlich
KTB QL 303020 S4E0

KTB QL 303020 S4E0

Klippon TB QL (Terminal Box - Quarter Lock), Pusta obudowa, obudowa ze stali nierdzewnej, Wysokość: 306 mm, Szerokość: 306 mm, Głębokość: 200 mm, Materiał podstawowy: stal nierdzewna 1.4404 (316 L), element polerowany elektrolitycznie, srebrny

Nr. produktu 1200060000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 16 Pojedyncze części 1 Produkty pokrewne 5
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego złącza śrubowe z lewej strony dławiki z prawej strony dławiki u góry / u dołu Numery certyfikatów obudowy Informacje ogólne Wyposażenie poziome Uziemienie obudowy Wyposażenie pionowe Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319219/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319245/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319251/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319239/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319242/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319243/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E243298

Ogólne dane zamówieniowe

Wersja
Klippon TB QL (Terminal Box - Quarter Lock), Pusta obudowa, obudowa ze stali nierdzewnej, Wysokość: 306 mm, Szerokość: 306 mm, Głębokość: 200 mm, Materiał podstawowy: stal nierdzewna 1.4404 (316 L), element polerowany elektrolitycznie, srebrny
Nr zam.
1200060000
Typ
KTB QL 303020 S4E0
GTIN (EAN)
4032248983001
Ilość
1 szt.

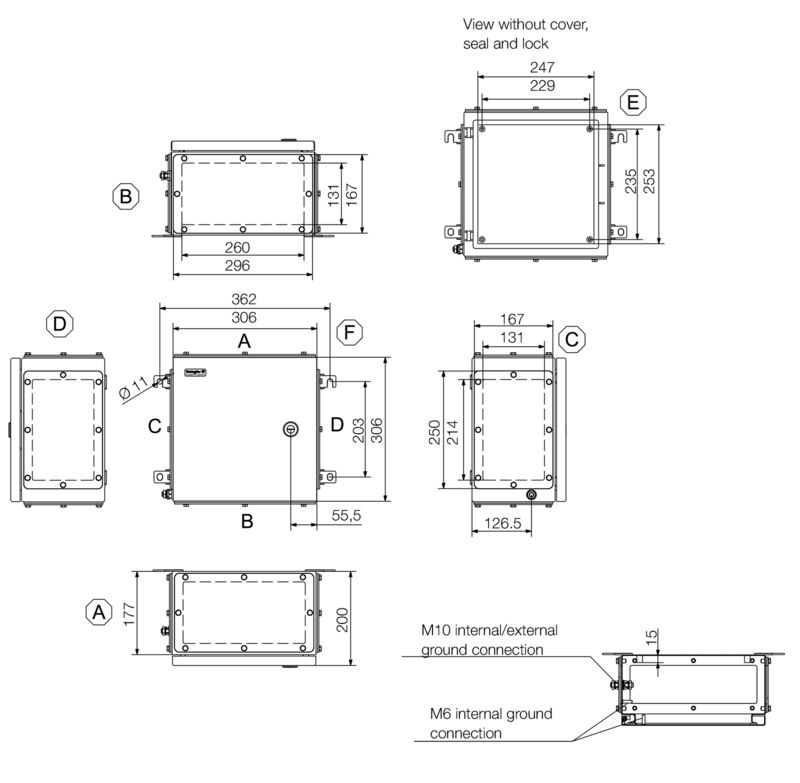

Wymiary i masa

Głębokość
200 mm
Głębokość (cale)
7,874 inch
Wysokość
306 mm
Wysokość (cale)
12,047 inch
Szerokość
306 mm
Szerokość (cale)
12,047 inch
Wymiar mocowania wysokość
203 mm
Wymiar mocowania szerokość
332 mm
Masa netto
7 436 g

Temperatury

Temperatura eksploatacyjna
-60 °C...135 °C
Wskazówka: temperatura otoczenia (praca)
Przy stosowaniu w temperaturach powyżej 105°C ochrona IP jest ograniczona do IP66

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
8d5fcdfe-c58e-44e1-a6b4-74d2bbccc9dd

złącza śrubowe z lewej strony

M12
33
M16
22
M20
14
M25
12
M32
6
M40
5
M50
2
M63
2
M75
1

dławiki z prawej strony

M12
33
M16
22
M20
14
M25
12
M32
6
M40
5
M50
2
M63
2
M75
1

dławiki u góry / u dołu

M12
40
M16
26
M20
17
M25
14
M32
8
M40
6
M50
3
M63
2
M75
2

Numery certyfikatów obudowy

Atest zgodności (AoC)
DE PS261X 160309 001ISS06
Certyfikat nr (INMETRO)
IEX13.0007
Deklaracja zgodność nr. (DoC LVD)
DE PS261X 160412 001ISS03
nr certyfikatu (ATEX)
KEMA10ATEX0046U
Nr certyfikatu (CCOE)
P461058_1
Nr certyfikatu (cULus)
E243298
Nr certyfikatu (DNV)
TAE000013S
Nr certyfikatu (IECEX)
IECEXKEM10.0016U
Nr certyfikatu pustej obudowy (ATEX)
IBExU14ATEX1028 U
Nr certyfikatu pustej obudowy (ECAS)
21-09-25241/E21-09-053807
Nr certyfikatu pustej obudowy (IECEX)
IECEx IBE 14.0004U
Nr certyfikatu pustej obudowy (INMETRO)
LMP 21.0016U
Nr certyfikatu skrzynki elektrycznej (NEPSI)
2020322303003289
Nr certyfikatu UL 508A
E223801
Nr certyfikatu UL Haz.Loc.
E223792
Nr certyfikatu UL Ord.Loc.
E243298
Nr certyfikatu UL, skrzynka zaciskowa
E223792
Nr certyfikatu, skrzynka zaciskowa (AEx)
E223792
Nr certyfikatu, skrzynka zaciskowa (ATEX)
IBExU14ATEX1050
Nr certyfikatu, skrzynka zaciskowa (IECEx)
IECEXIBE14.0013
Nr certyfikatu, skrzynka zaciskowa (INMETRO)
LMP 21.0017
Nr certyfikatu, skrzynka zaciskowa (KOSHA)
16-AV4BO-0245X
Warunki zatwierdzenia
ATEX
CCoE
cULus
DNV
IECEX
INMETRO
KC
NEPSI
CCC
UL AEx Class Div.
UL AEx Class Zone

Informacje ogólne

Access opening: height
253 mm
Areas of use
Rejony zagrożone wybuchem
przemysł procesowy
przemysł naftowy
przemysł chemiczny
Offshore
Onshore
Celkové rozměry
306 x 357 x 210
Flange plate
Nie
Grubość materiału obudowy
1,5 mm
Grubość materiału wieka
1,5 mm
kąt otwarcia wieko
130 °
Materiał podstawowy
stal nierdzewna 1.4404 (316 L)
materiał uszczelniający
Silikon
max. Zuladung
37 kg
mocowanie do wbudowania
4,6 lub 9 śrub odległościowych M6 gwint wewnętrzny
mocowanie obudowy
4 przyspawane stopy montażowe z otworami wielkości 11mm (2 stopy montażowe rowkowe i 2 okrągłe)
Mocowanie wieka
zamek ćwierćobrotowy z wkładką szczelinową
Normy
DIN EN 62208 - Puste obudowy rozdzielnic i sterownic
DIN EN 61373 Class 1B**
DIN EN 15085-2
EN 60079-0
EN 60079-7
EN 60079-31
IEC 60079-0
IEC 60079-7
IEC 60079-31
otwór manipulacyjny szerokość
247 mm
Position PE bolts
Obudowa strona C
Powierzchnia
element polerowany elektrolitycznie
Stopień ochrony
IP66
Stopień ochrony (UL)
Type 3
Type 4X
Type 12
Temperatura pracy, max.
135 °C
Temperatura pracy, min.
-60 °C
udarność
7 J wersja ATEX
10 J wersja standardowa
Wskazówka: stopień ochrony
W przypadku zastosowania w zakresie temperatur powyżej 105 °C, stopień ochrony IP jest ograniczony do IP 66.
wymiary kartonu
460x500x290

Wyposażenie poziome

WDU 10 / ZDU 10
1x22
WDU 16 / ZDU 16
1x18
WDU 2,5 / ZDU 2,5 / IDU 2,5
2x43
WDU 35 / ZDU 35
1x13
WDU 4 / ZDU 4
2x36
WDU 6 / ZDU 6
2x27

Uziemienie obudowy

Uziemienie, obudowa, wewnętrzne
Przyspawana śruba uziemienia M6 w obudowie i pokrywie

Wyposażenie pionowe

WDU 10 / ZDU 10
1x22
WDU 16 / ZDU 16
1x19
WDU 2,5 / ZDU 2,5 / IDU 2,5
2x41
WDU 35 / ZDU 35
1x14
WDU 4 / ZDU 4
2x34
WDU 6 / ZDU 6
2x25

Klasyfikacje

ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
