KTBLQL15010050S4B1 LL1

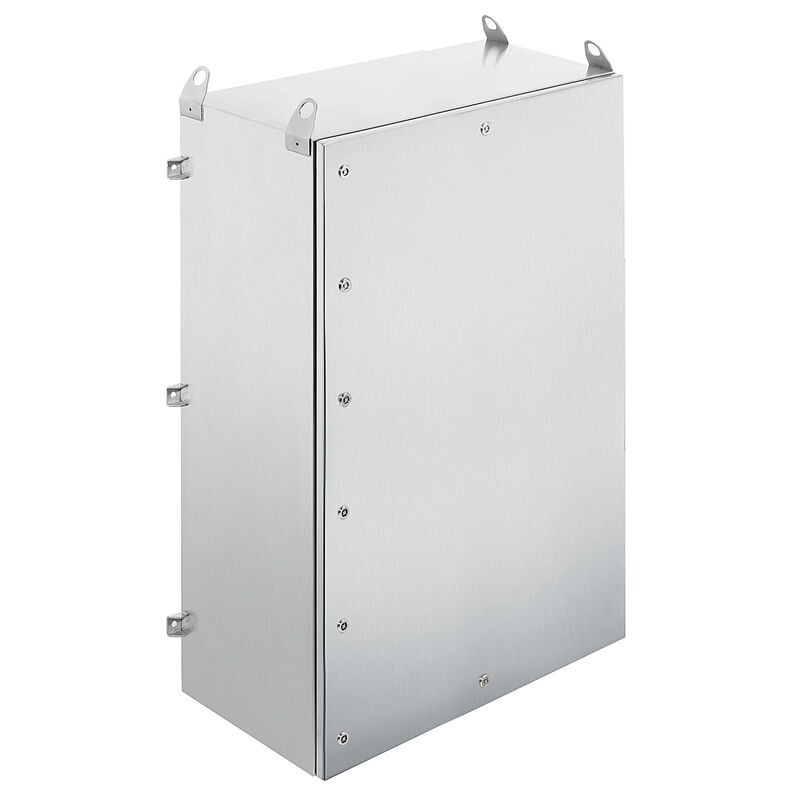

Klippon TBL (Terminal Box Large), Pusta obudowa, Wysokość: 1500 mm, Szerokość: 1000 mm, Głębokość: 500 mm, Płyty kołnierzowe: na dole, tworzywo: stal nierdzewna 1.4404 (316 L), element szczotkowany
Nr. produktu
2698430000
Właściwości
| Wersja | Klippon TBL (Terminal Box Large), Pusta obudowa, Wysokość: 1500 mm, Szerokość: 1000 mm, Głębokość: 500 mm, Płyty kołnierzowe: na dole, tworzywo: stal nierdzewna 1.4404 (316 L), element szczotkowany |
| Nr zam. | 2698430000 |
| Typ | KTBLQL15010050S4B1 LL1 |
| GTIN (EAN) | 4064675026662 |
| Ilość | 1 szt. |
| Głębokość | 500 mm |
| Głębokość (cale) | 19,685 inch |
| Wysokość | 1 500 mm |
| Wysokość (cale) | 59,055 inch |
| Szerokość | 1 000 mm |
| Szerokość (cale) | 39,37 inch |

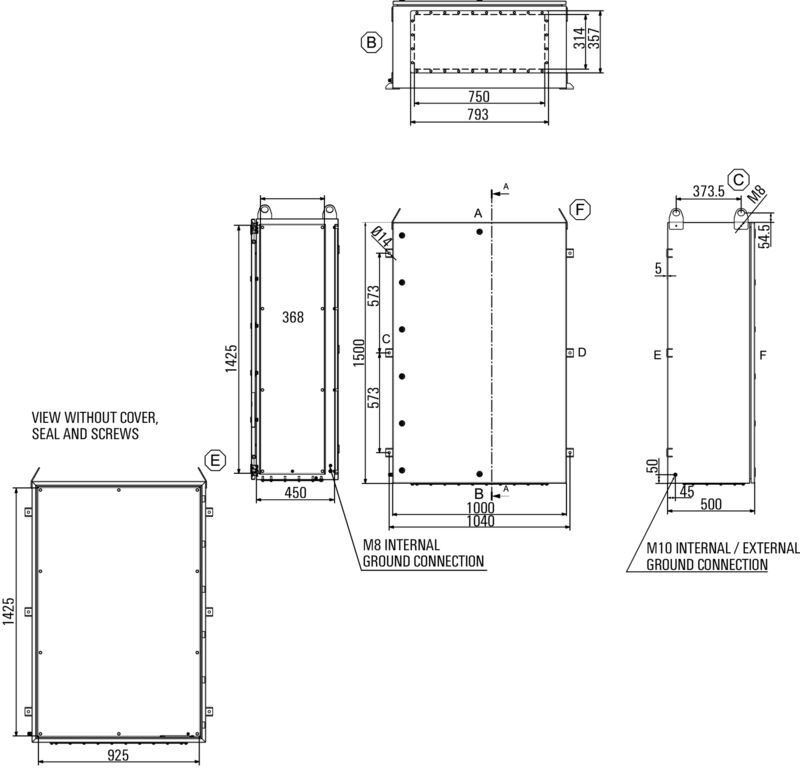

| Wymiar mocowania wysokość | 1 146 mm |
| Wymiar mocowania szerokość | 1 040 mm |
| Masa netto | 210 000 g |
| Temperatura eksploatacyjna | -50 °C...135 °C |
| Status zgodności z dyrektywą RoHS | Zgodne |
| REACH SVHC | No SVHC above 0.1 wt% |
| M12 | 536 |
| M16 | 364 |
| M20 | 270 |
| M25 | 205 |
| M32 | 136 |
| M40 | 102 |
| M50 | 60 |
| M63 | 40 |
| M75 | 32 |
| Atest zgodności (AoC) | DE PS2611 201111 001ISS02 |
| Deklaracja zgodność nr. (DoC LVD) | DE PS2611 201111 002ISS01 |
| Nr certyfikatu (cULus) | E508186 |
| Nr certyfikatu pustej obudowy (ATEX) | CML 20ATEX3029U |
| Nr certyfikatu pustej obudowy (IECEX) | IECEx NEP 20.0005U |
| Grubość materiału | 2 mm |
| Grubość materiału kołnierza | 3 mm |
| Grubość materiału wieka | 2,5 mm |
| kąt otwarcia wieko | 100 ° |
| materiał uszczelniający | Silikon |
| mocowanie obudowy | 6 x przyspawana stopa montażowa z otworami 14 mm |
| Mocowanie płytki kołnierzowej | Śruby M6 z łbem sześciokątnym SW10 |
| Mocowanie wieka | Mocowanie o ćwierć obrotu z wkładką z głowicą kwadratową |
| otwór manipulacyjny szerokość | 925 mm |
| otwór manipulacyjny wysokość | 1 425 mm |
| Pokrywa | Tak |
| Powierzchnia | element szczotkowany |
| pozycja sworznia PE | Obudowa strona C |
| Płytka kołnierzowa | Tak |
| Płyty kołnierzowe | na dole |
| rozmiar klucza | 10 mm |
| Stopień ochrony | IP66 |
| Temperatura pracy, max. | 135 °C |
| Temperatura pracy, min. | -50 °C |
| tworzywo | stal nierdzewna 1.4404 (316 L) |
| udarność |
7 J wersja ATEX
10 J wersja standardowa |
| Wersja uchwytów do podnoszenia | 4 spawane uchwyty do podnoszenia |
| Informacje produktowe | The mounting plates are included in the delivery scope of the enclosure. The mounting plates are made of galvanised sheet steel. Fixing material is only included for the mounting plates. |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[CML 20ATEX3029U](https://mdcop.weidmueller.com/mediadelivery/asset/900_207431)
[IECEx NEP 20.0005U](https://mdcop.weidmueller.com/mediadelivery/asset/900_207432) [Attestation of Conformity - Klippon® TBL Series Empty Enclosure - AoC DE PS2611 201111 001ISS02](https://mdcop.weidmueller.com/mediadelivery/asset/900_207430) [CERTIFICADO LMP 23.0529X _ESTAÇÃO DE CONTROLE GRANDE KLIPPON CSL - REV.00](https://mdcop.weidmueller.com/mediadelivery/asset/900_302416) [EU Declaration of Conformity - Klippon KTBL Empty Enclosures](https://mdcop.weidmueller.com/mediadelivery/asset/900_318951) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_317110) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2698430000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002503 |
| ETIM 7.0 | EC002503 |
| ETIM 8.0 | EC002503 |
| ETIM 9.0 | EC002503 |
| ECLASS 9.0 | 27-18-05-02 |
| ECLASS 9.1 | 27-18-05-02 |
| ECLASS 10.0 | 27-18-05-02 |
| ECLASS 11.0 | 27-18-05-02 |
| ECLASS 12.0 | 27-18-05-02 |
| ECLASS 13.0 | 27-18-05-02 |
| ECLASS 14.0 | 27-18-05-02 |
| Dopuszczenia |    |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cULus) | E508186 |
